富士電機機器制御 コマンドスイッチ(Φ16角フレーム・接点一体形) AR16シリーズ /AF16シリーズ(薄形)
操作部・接点部を一体化しパネル奥行寸法を縮小。標準形は28.4mm、薄形は35.9mmに統一。
標準形の他に薄形を用意。パネルデザインに合わせて選定が可能。
各種ソケットを用意し配線省力化を実現。
金貼り接点とスナップアクション構造により5V 1mAでの使用が可能。(接点構成は1cおよび2c)
キーセレクタスイッチはピンタンブラー式キー(リバーシブルタイプ)を採用し、キーの抜き差し性を向上。
RoHS(EU指令2002/95/EC)に対応。
CEマークを表示。
- 用途
- 型式 AR16：標準形、AF16：薄型 機種 照光押ボタンスイッチ、押しボタンスイッチ、セレクタスイッチ、表示灯 操作部形状 長角平形、ガード付長角平形、角平形、丸突形、丸平形 接点構成 1c、2c 定格絶縁電圧 Ui AC/DC250V 開閉頻度 1200回/時(使用率40%) 耐電圧 充電部対アース間：AC2000V 1分間 絶縁抵抗 100MΩ以上(DC500Vメガーにて) 定格インパルス耐電圧 Uimp 2.5kV 条件付短絡電流 1000A 短絡保護装置 gG 2A(IEC60269ヒュ
- 内容量
- 1個
注意

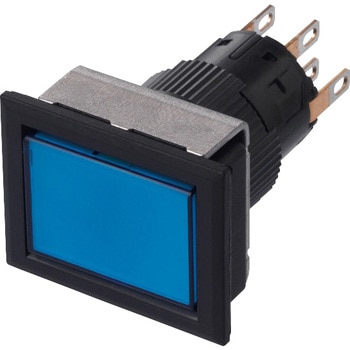

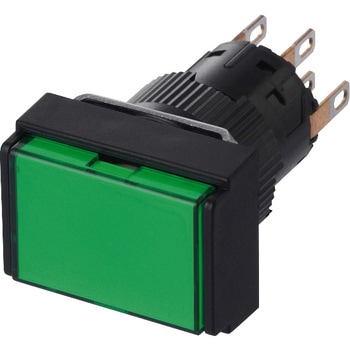

※写真は代表画像です※受注生産品のため納期が変動する場合があります
