HDMI/USB トランシーバー(4K60p & HDBaseT(TM) 3.0 & PoH対応)

VE1843Aは、トランスミッターとレシーバーの機能を1台に統合したビデオトランシーバーです。
HDBaseT(TM) 3.0テクノロジーで設計された本製品は、1本のCat 6aケーブルを通じて、4K60pの非圧縮HDMI信号を1msec以下の超低遅延で最大100m延長します。
また、1080p信号はロングリーチモード使用時に最大150mまで延長できます。
さらに、本製品は双方向PoH(Power over HDBaseT)に対応し、DIPスイッチの設定により、送信側・受信側のいずれからでも対向ユニットへ給電できます。
非圧縮HDMI映像、双方向IR、RS-232、ギガビットイーサネット、独立ステレオオーディオ、USB 2.0、PoH(双方向)を

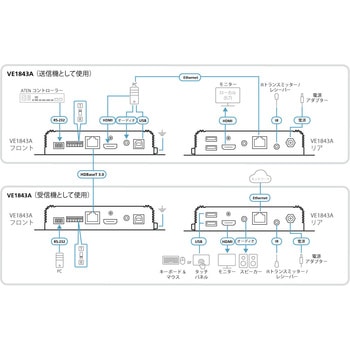

1本のCat 6aケーブルに統合し、1対1の延長からマトリックス構成まで柔軟に対応します。

仕様: ●イーサーネットチャンネル：GbE×1(RJ-45 メス)●RS-232チャンネル：コネクター：3極ターミナルブロック×1、ボーレート：19200、データビット：8、、ストップビット：1、パリティ：なし、フロー制御：なし●USBチャンネル：USB 2.0 Type-B メス×1(White、ホスト)、USB 2.0 Type-A メス×2(White、デバイス)、伝送データ帯域幅：最大300Mbps●Power over Ethernet(PoE)：DC12V：6.13W●最大ピクセルクロック：600 MHz●IRチャンネル：ステレオミニジャックメス×1(双方向、Black)、30K～56KHz フルレンジ伝送●ユニット間接続：RJ-45 メス×1
セット内容: 電源アダプター×1、電源コード×1、IRレシーバー×1、IRトランスミッター×1、USBケーブル×1，クイックスタートガイド×1
質量(kg): 0.64
スイッチ: 【選択】スライドスイッチ×1 - Tx(トランスミッター)/ Rx(レシーバー)選択【モード選択】スライドスイッチ×1(HDMIオーディオエンベッドまたはディエンベッドON/OFF)、スライドスイッチ×1(PoH (PSE:給電 / PD:被給電))、スライドスイッチ×1(RS-232コマンドまたはバイパスモード選択)【ファームウェアアップグレード】スライドスイッチ×1(ON/OFF)【ロングリーチモードスイッチ】スライドスイッチ×1(ON/OFF)
電源: ロック式DC電源ジャック×1(Black)、RJ-45 メス×1、PoH(PD：被給電/PSE：給電)対応
湿度(%RH): 0～80(結露なきこと)
消費電力: DC12V:5.66W:97BTU/h、DC12V:6.13W:99BTU/h
寸法(幅W×奥行D×高さH)(mm): 170.5×150.9×30.0
材質(ケース): メタル
準拠規格: HDMI(3D、Deep Color、4K60p)、4K HDR、HDCP 2.2/2.3準拠、CEC

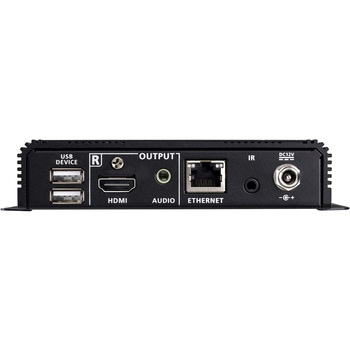

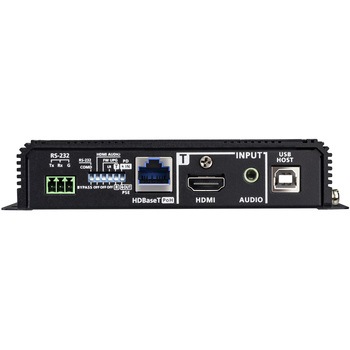

インターフェース: 【ビデオ入力】HDMI Type-A メス×1(Black)【ビデオ出力】HDMI Type-A メス×1(Black)
最大解像度: 最大4K×2K @ 60Hz(4:4:4) @100m(HDBaseT(TM) 3.0 認定 Cat 6a U/FTPケーブル)、ロングリーチモードで最大1080p@150m(Cat 6/6a以上のケーブル)、4096×2160@60Hz(4:4:4)、3840×2160@60Hz(4:4:4)
伝送速度(bps): 18 (レーンあたり6)
LED: 【電源】Tx：DC入力×1(Green) & PoH×1(Orange)、Rx：DC入力×1(Green) & PoH×1(Orange)【リンク】Tx ×1(送信機、Yellow Green)、Rx ×1(受信機、Yellow Green)【ビデオ出力】Rx HDMI出力×1(受信機、Orange)【ビデオ入力】Tx HDMI入力×1(送信機、Orange)
動作温度(℃): 0～40
保管温度(℃): -20～60
RoHS指令(10物質対応): 対応
インピーダンス(Ω): 【ビデオ入力】100【ビデオ出力】100
距離: 【ビデオ入力】最大5 m【ビデオ出力】最大5 m
オーディオ: 【入力】HDMI Type-A メス×1(Black)、ステレオオーディオ×1(ステレオミニジャックメス、Green)【出力】HDMI Type-A メス×1(Black)、ステレオオーディオ×1(ステレオミニジャックメス、Green)
グリーンマーク: 認定
内容量: 1台

※CEC信号は送信機ユニットから受信機ユニットにのみ伝送されます。ローカル側のHDMI出力へは伝送されません。
※ワット単位の測定値は、外部負荷がない場合の装置の標準的な消費電力を示します。
※BTU/h単位での測定値は、デバイスに完全に負荷がかかった状態の消費電力を示します。
※Tx/Rx の LED は、DC入力またはPoHのどちらで給電されているかによって点灯位置が変わります。
