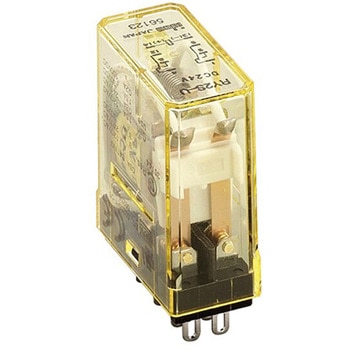

RY2Sシリーズ

種類ミニチュアリレー 接点構成2c 端子形状ソルダ端子 コイル定格電圧(V)DC6 質量(g)- 極数2 形式表示灯付 保護構造ケース入り 消費電力(W)約0.8 保存温度(℃)-55〜70(氷結なきこと) 絶縁抵抗(MΩ)100以上(DC500Vメガ) 使用周囲温度(℃)-25〜50(氷結なきこと) 消費電力(VA)- 接触抵抗(mΩ)50以下 復帰時間20ms以下 復帰電圧10%以上(初期値)[動作特性(定格値に対してat20℃)] 最大連続印加電圧110%[動作特性(定格値に対してat20℃)] 最小適合負荷DC5V・10mA(参考値) 接点材質Ag(純銀)に金メッキ 定格電流(mA)128(50/60Hz)[±10%、(at20℃)] コイル抵抗(Ω)47±15%(at20℃) 動作時間(ms)20以下 耐衝撃(m/s²)[耐久]1000、[誤動作]100 耐振動[耐久]周波数：10〜55Hz、片振幅：0.5mm、[誤動作]周波数：10〜55Hz、片振幅：0.5mm 定格通電電流(A)3 最小動作電圧80%以下(初期値)[動作特性(定格値に対してat20℃)] 定格負荷電圧(V)：AC110・抵抗負荷：3A・誘導負荷：1.5A(CosΦ=0.3L/R=7ms)、電圧(V)：AC220・抵抗負荷：3A・誘導負荷：0.8A(CosΦ=0.3L/R=7ms)、電圧(V)：DC30・抵抗負荷：3A・誘導負荷：1.5A(CosΦ=0.3L/R=7ms) 接点最大許容電流(A)3 接点最大許容電力(VA)抵抗負荷：AC660・DC90W/誘導負荷：AC176・DC45W 耐久性電気的：20万回以上(AC220V・3A)、機械的：5000万回以上 開閉頻度(回/時)[最大]電気的：1800、機械的：18000 耐電圧(V/min)充電部と非充電部間：AC1500、接点回路と操作コイル間：AC1500、接点回路間：AC1500、同極接点間：AC1000 使用周囲湿度(%RH)45〜85(結露なきこと) 保存湿度(%RH)45〜85(結露なきこと) 接点定格制御容量(抵抗負荷)AC110V 3A/AC220 3A/DC30 3A
