電流(A)
入力側LED順電流/50m
繰り返しピークLED順電流/1(100μsパルス、100pps)
入力側逆電流/10μ(LED逆電圧5V)
トリガLED順電流/1m(標準)、3m(最大)(連続負荷電流120mA)
(周囲温度25℃時)
温度(℃)
接合部/125
はんだ付け温度条件/260(10s)
出力オン抵抗(Ω)
標準/25、最大/35(LED順電流5mA、連続負荷電流120mA、1秒未満の時)
標準/35、最大/50(LED順電流5mA、連続負荷電流120mA)
電流低減率(mA/℃)
入力側直流順電流/-0.5
出力側オン電流/-1.2
(周囲温度25℃以上の場合)
容量(pF)
入力側/30
入出力間/0.8
種類プリント基板用リレー

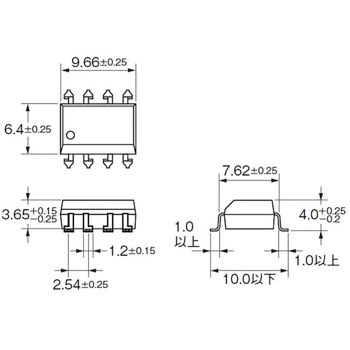

形状DIP8
入力電圧(V)LED順電圧/1.0(最小)、1.15(標準)、1.3(最大)(LED順電流10mA時)
接点構成2a
端子形状サーフェス・マウント端子
質量(g)0.54
負荷電圧(V)出力側/350(ピークAC/DC)
絶縁抵抗(MΩ)入出力容量/最小1000(耐電圧500VDC、RoH≦60%)
使用周囲温度(℃)-40〜+85(氷結・結露のないこと)
保存温度範囲(℃)-55〜+125(ただし氷結および結露しないこと)
漏れ電流(mA)出力側開路時/1×10-3(負荷電圧350V時)
動作時間(ms)標準/0.3、最大/1.0
復帰時間(ms)標準/0.1、最大/1.0
連続負荷電流(mA)出力側/120(ピークAC/DC)
アズワン品番64-3361-74
耐電圧(V/min)入出力間/2500(AC1分間)
逆方向電圧(V)入力側LED/5
