omron(オムロン)

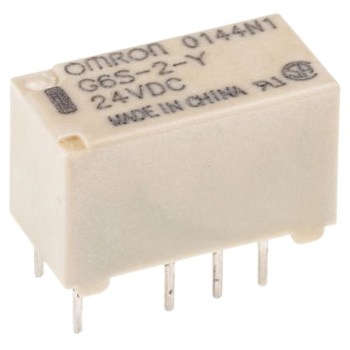

サーフェス・マウントリレー G6S

(6件のレビュー)

翌々日出荷返品不可翌々日出荷とは

内容量1個コイル定格電圧(V)DC24注文コード41198983品番G6S-2-Y 24DC

参考基準価格(税別)オープン販売価格(税込)￥1,066

販売価格(税別)

￥969

この商品はコイル定格電圧・定格電圧・内容量など200種類から選べます他の種類を見る

コイル接点間で高耐電圧2000V AC、高耐衝撃電圧2500V 2×10μs(テルコーディア規格)を実現。
定格消費電力140mWの高感度化を実現。
高さ9.4mm×幅7.5mm×長さ15mmの小形サイズ。
耐熱材料の使用により、IRS実装法に対応。
標準形式でUL/CSA規格取得。
プリント基板用端子タイプ(形G6S□-2)をシリーズ追加。
EN60950認証タイプも品揃え。(-Yタイプ)

用途

電話関連機器、通信機器、計測機器、OA機器、AV機器など

極数2極接点構成2c端子形状プリント基板用端子機能(リレー)シングルステイブル形動作時間(ms)4以下(実力値：約2.5)長さ(mm)15幅(mm)7.5コイル定格電圧(V)DC24高さ(mm)9.2質量(g)約2取付方式基板実装規格UL、CSA 規格、BSI(EN62368-1)認証保護構造プラスチック・シール形絶縁抵抗(MΩ)1000以上(DC500Vメガにて)使用周囲温度(℃)-40～+70(ただし、氷結および結露のないこと)接触抵抗(mΩ)75以下(DC1V 10mA電圧降下法にて)耐振動(耐久)10～55～10Hz 片振幅2.5mm(複振幅5mm)耐衝撃(耐久)1000m/s²使用周囲湿度5～85%RH耐振動(誤動作)10～55～10Hz 片振幅1.65mm(複振幅3.3mm)耐衝撃(誤動作)750m/s²機械的耐久性1億回(開閉ひん度36000回/h)電気的耐久性10万回以上(定格負荷開閉ひん度1200回/h)接点仕様クロスバ・ツイン接点材質Ag(Au合金接点)定格電流(mA)9.6コイル抵抗(Ω)2504故障率P水準(参考値：開閉ひん度120回/min時)DC10mV 10μA(接触抵抗の故障判定値は50Ω)定格負荷AC125V 0.5A、DC30V 2ARoHS指令(10物質対応)対応最小パルス幅-耐衝撃電圧(V)コイルと接点間、異極接点間：2500V 2×10μs、1500V 10×160μs、同極接点間：1500V 10×160μsスイッチング電流(A)2最大スイッチング電圧(AC V)250最大スイッチング電圧(DC V)220

注意

※定格電流、コイル抵抗はコイル温度が+23℃における値で、公差は±10%です。
※動作特性はコイル温度が+23℃における値です。
※最大許容電圧は、リレーコイルに印加できる電圧の最大値です。
