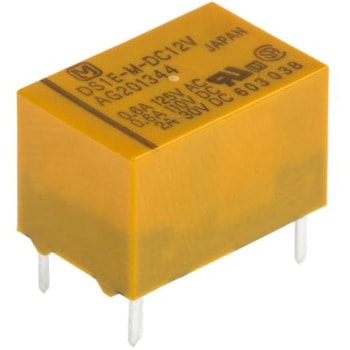

DS1E-M-DC12V 高感度型 基板用信号リレー DSシリーズ Panasonic(パナソニック) 41241936

高感度型 基板用信号リレー DSシリーズ

(4件のレビュー)
取扱い終了
内容量
1個
仕様
●ターミナルタイプ:基板ピン●アプリケーションタイプ:汎用、オフィス機器、安全、通信
コイル定格電圧(V)
DC12
注文コード
41241936
品番
DS1E-M-DC12V
大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
参考基準価格(税別)オープン
接点構成
1c
仕様
●ターミナルタイプ:基板ピン●アプリケーションタイプ:汎用、オフィス機器、安全、通信
寸法(mm)
15×9.9×9.9
コイル定格電圧(V)
DC12
質量(g)
約3
タイプ
標準タイプ
種類
シグナルリレー
規格
UL/CSA
保護構造
プラシール
接点
BBM
端子形状
プリント基板用端子
定格消費電力(W)
0.4
絶縁抵抗(MΩ)
初期:100以上(500V DC絶縁抵抗計にて、耐電圧の項と同じ箇所を測定)
使用周囲温度(℃)
-40~70
接触抵抗(mΩ)
初期:50以下(6V DC1A電圧降下法にて)
耐振動(耐久)
10~55Hz(複振幅:5mm)
耐衝撃(耐久)
980m/s2(正弦半波パルス:6ms)
最大印加電圧(V)
コイル定格電圧の120%(50℃)
耐振動(誤動作)
10~55Hz(複振幅:3.3mm、検知時間:10μs)
耐衝撃(誤動作)
490m/s2(正弦半波パルス:11ms、検知時間:10μs)
最小適合負荷
10μA 10mV DC
接点材質
AgにAuクラッド
コイル抵抗(Ω)
360(±10%、20℃)
開放電圧(V)
定格電圧の10%以上(20℃、初期)
動作時間(ms)
10以下(コイル定格電圧にて、接点バウンス含まず/at20℃)
感動電圧(V)
定格電圧の70%以下(20℃、初期)
復帰時間(ms)
5以下(コイル定格電圧にて、接点バウンス含まず、ダイオードなし/at20℃)
接点最大許容電圧(V)
220(DC)、250(AC)
接点最大許容電流(A)
3
接点最大許容電力(VA)
125(60W)
定格励磁電流(mA)
33.3(±10%、20℃)
機械的寿命
1億回以上
耐電圧(V/min)
接点間:AC1000(検知電流:10mA)、接点-コイル間:AC1500(検知電流:10mA)
アプリケーション
-
電気的寿命
50万回以上
動作機能
シングルスティブル型
ターミナルタイプ
-
使用周囲湿度(%RH)
5~85(結露しないこと)
接点定格制御容量(抵抗負荷)
2A、30V DC
購買の手間を削減したい、経費精算を楽にしたい。そんなお悩み解決します

商品レビュー

平均満足度:
総レビュー件数:4
毎月抽選で1,000名様500円クーポンをプレゼント!商品レビューを投稿する
2024-03-20
用途: 機械のメンテナンス時
製造業

近隣に電子部品の店がなく補修用に取り扱いあり満した

対象商品 : 41241936
2021-12-15
用途: 通信機の故障で修理部品として使用
製造業

故障箇所の症状からこの部品を利用しまして問題なく改善しなおりました。

対象商品 : 48339996
2019-11-20
用途: スタックスSRA-12Sの修理

レビューを見て購入。レビューが役に立ちました。修理も完璧に出来て、とても助かりました。有り難うございました。

対象商品 : 48339996
2018-11-09
用途: 大型横型ボール盤の位置決め制御回路の修理。
山田総合研究所製造業

松下電工のNF2-24Vが故障したが生産中止で、その代替品として使用。接点定格が同一でサイズも小型で小改造で復活出来た。非常に助かった。

1が参考にしています
