寸法(mm)78.7×38.1×27.9
質量(g)155

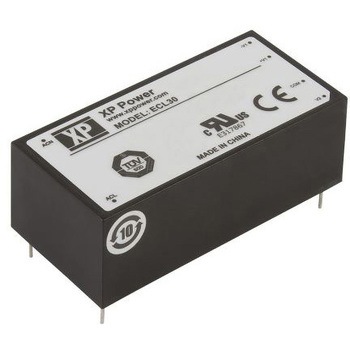

シリーズECL30UT
定格電力(W)30
出力電圧(V)出力1:DC5、出力2:DC+15、出力3:DC-15
出力電流(A)出力1:3、出力2:0.5、出力3:0.5
精度(%)出力1:1、出力2:5、出力3:5(Initial Set)
冷却方式Convection-cooled
取付け方法PCBマウント
温度係数0.05%/℃
入力周波数(Hz)47〜63
短絡保護Trip and restart (hiccup mode)
突入電流(A)20(at 115VAC)、40(at 230VAC)cold start at 25℃
立ち上がり時間max14ms(起動)
入力電流(A)0.8rms
過電圧保護115〜140% Vnom
効率0.81
保管温度範囲(℃)-40〜+85
RoHS指令(10物質対応)対応
過負荷保護140〜200%
待機時間12ms
動作湿度(%RH)95(無結露)
動作温度範囲(℃)-20〜+70
リップルノイズ1% pk-pk
入力電力(W)max0.3(No Load)
パッケージ密閉型
スイッチング周波数(kHz)70
ロードレギュレーション0.01
ラインレギュレーション出力1:max±0.5%、出力2:max±0.9%、出力3:max±0.9%
入力電圧レンジ(V)AC85〜264、DC120〜370
出力数3
遅延時間(秒)max3(起動)
