- 仕様

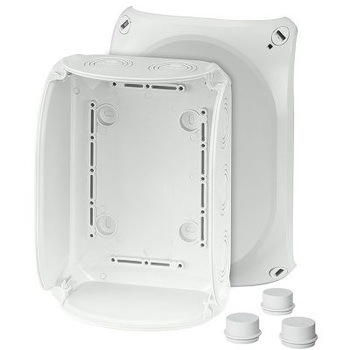

- ジャンクションボックス
- 幅(mm)
- 210
- 高さ(mm)
- 155
- 規格
- DIN EN 60670-1/-22、 IEC 60670-1/-22
- 定格絶縁電圧(V)
- 1000
- 深さ(mm)
- 92
- 取付寸法(mm)
- 120×175×76
- 保護等級
- IP66、付属のグロメットのIP保護等級3xESM 40: IP55、シーリング範囲
- 材料
- ポリカーボネート
- 同梱部品
- 外部ブラケット、シーリングプラグ
- 耐熱温度(℃)
- -25~80
- ケーブル
- ・ケーブルエントリのタイプ:メトリックノックアウト・メトリックノックアウトのサイズ:M25/M32/M40(壁)、M32(底)
- 周囲温度(℃)
- -25~40、35(最大周囲温度24時間)
- 強度
- IK07(衝撃)
- RoHS指令(10物質対応)
- 対応
- 特性
- 【材料】IEC 60695-2-11に準拠したグローワイヤーテスト:750℃・ハロゲンフリー:はい・シリコンフリー:はい・UL 94:V-2
- 適用領域
- 屋内設置
- 機械的性能
- ・蓋の留め具のタイプ:クイックロック、クォーターターンで開閉し、ロック位置がよく見える(オープン-ロック)・付属品なしで密封可能:はい
- 正味質量(kg)
- 0.444
- 相対湿度(%RH)
- ≦50( at 40 ℃)、≦100(at 25 ℃)
- ケーブルのエントリ数
- 10(壁)、2(底)
