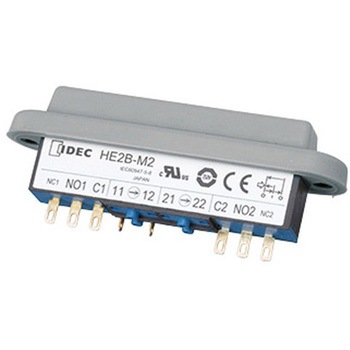

- 種別
- ゴムカバー付
- 材質
- NBR/PVCポリブレンド(ゴムカバー)
- 色
- グレー(ゴムカバー)
- 質量(g)
- 26
- 保護構造
- IP65(IEC 60529)
- 仕様
- 復帰モニタスイッチ：1接点、押込みモニタスイッチ：2接点、端子部はんだづけ条件：310～350℃、3秒以内、操作部強度：500N以上(ボタン全面押し)
- 接点数
- 2接点(3ポジションスイッチ)1接点(復帰モニタスイッチ)2接点(押込モニタスイッチ)
- 適合規格
- IEC/EN60947-5-8(TUV認証)、IEC/EN60947-5-1、JISC8201-5-1、UL508(ULレコグニション認証)、CSAC22.2No.14(c-ULレコグニション認証)、GB/T14048.5(CCC認証)、用途規格：ISO12100/ENISO12100、IEC60204-1/EN60204-1、ISO11161/ENISO11161、ISO10218-1/ENISO10218-1、ANSI/RIAISO10218-1、ANSI/RIA/R15.06、ANSIB11.19、ISO13849-1/ENISO13849-1
- 接点構成
- 3ポジションスイッチ：2
- 端子形状
- はんだづけ端子
- 定格絶縁電圧(V)
- 250
- 適合電線(mm2)
- 0.5以下(1本)
- 動作力
- 直接開路：60N以上(モニタスイッチ)
- 絶縁抵抗(MΩ)
- 充電部と非充電金属部：100以上(DC500Vメガにて)/異極充電部間：100以上(DC500Vメガにて)
- 相対湿度
- 45～85%RH(ただし、結露しないこと)
- 使用周囲温度(℃)
- -10～60(ただし、氷結しないこと)
- 接触抵抗(mΩ)
- 50以下(初期値)
- 耐振動(耐久)
- 16.7Hz、片振幅1.5mm
- 保存温度範囲(℃)
- -40～80(ただし、氷結しないこと)
- 定格使用電流(A)
- [3ポジションスイッチ]抵抗負荷(AC-12)・誘導負荷(AC-15)：1・0.7(AC125V)、0.5(AC250)、抵抗負荷(DC-12)・誘導負荷(DC-13)：1・0.7A(DC30V)、0.2・0.1(DC125V)、[復帰モニタスイッチ/押込モニタスイッチ(NC接点)]抵抗負荷(AC-12)・誘導負荷(AC-15)：2.5・1.5(AC125V)、1.5・0.75(AC250V)、抵抗負荷(DC-12)・誘導負荷(DC-13)：2.5・2.3(DC30V)、1.1・0.55(DC125V)、0.55・0.27(DC250V)
- 耐振動(誤動作)
- 5～55Hz、片振幅0.5mm
- 機械的耐久性
- ポジション1⇒2⇒1：100万回以上、ポジション1⇒2⇒3⇒1：10万回以上
- 電気的耐久性
- 10万回以上
- 条件付短絡電流
- 50A(250V)[短絡保護装置として250V/10A速断形ヒューズを使用]
- 定格インパルス耐電圧(kV)
- 2.5
- 定格通電電流(A)
- 3
- 開閉頻度(回/時)
- 1200
- 推奨締付トルク範囲(N・m)
- 0.5～0.8(取付ねじ)
- 入数
- 10
- 推奨締付トルク(N・m)
- 0.5～0.8(取付ねじ)
- 定格使用電圧(V)
- 30/125/250
- 動作ストローク(mm)
- 直接開路：1.7以上(復帰モニタスイッチ)、4.7以上(押込モニタスイッチ)
- 端子強度(N)
- 20以上
- 耐衝撃(誤動作)(m/s2)
- 150
- 耐衝撃(耐久)(m/s2)
- 1000
