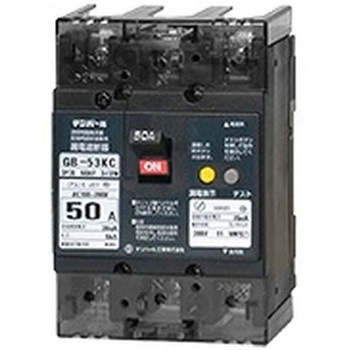

適合【取付可能付属装置 ハンドルロック キャップ式(LC)】(別売)RC-KA、【取付可能付属装置 端子カバー 表面形(TMC)】付属(TMC-63KC)型式GB-53KC質量(kg)0.43備考モータ保護兼用種類漏電遮断器定格電流(A)50接続方式表面形名称Kシリーズ(分電盤協約形サイズ)適合モータ容量(kW)11(AC200V)同梱部品取付用ねじ(M4×60)×2本、木ねじ(4×60)×2本、端子カバー×2枚、封印板×2枚接続可能電線(mm2)最大22定格インパルス耐電圧(kV)6(Uimp)付属装置(AL)警報スイッチ定格感度電流(mA)100漏電表示方式有過電流引きはずし方式熱動電磁逆接続不可端子線押え方式(圧着端子使用可能) M5極数・素子数3P3E適合圧着端子【呼び断面積2mm2 許容電流(600V IV電線)27A 電線抱合範囲1.04~2.63mm2】2-5、【呼び断面積5.5mm2 許容電流(600V IV電線)49A 電線抱合範囲2.63~6.64mm2】5.5-5、【呼び断面積8mm2 許容電流(600V IV電線)61A 電線抱合範囲6.64~10.52mm2】8-5、【呼び断面積14mm2 許容電流(600V IV電線)88A 電線抱合範囲10.52~16.78mm2】14-5外寸法・高さ(mm)60、79(ハンドル部までの高さ)フレーム(AF)50定格使用電圧(AC V)100～200外形寸法縦(mm)98、112(端子カバー付寸法)適合JIS規格JIS C 8201-2-2 Ann2定格遮断容量(kA)(100VAC)【JIS C 8201-2-2(Icu/Ics)】5/2定格遮断容量(kA)(200VAC)【JIS C 8201-2-2(Icu/Ics)】5/2動作時間(s)最大0.1外形寸法横(mm)75
