- 適合
- 【取付可能付属装置 ハンドルロック キャップ式(LC)】(別売)RC-KA、【取付可能付属装置 端子カバー 表面形(TMC)】付属(TMC-103KC)
- 型式

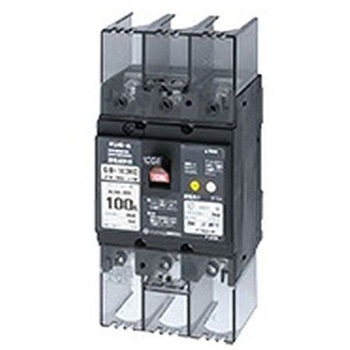

- GB-103KC
- 質量(kg)
- 0.59
- 定格電流(A)
- 100
- 同梱部品
- 取付用ねじ(M4×60)×2本、木ねじ(4×60)×2本、端子カバー×2枚、圧着端子、封印板×2枚、端子ねじ(M8×14)
- 備考
- モータ保護兼用
- 種類
- 漏電遮断器
- 接続方式
- 表面形
- 名称
- Kシリーズ(分電盤協約形サイズ)
- 適合モータ容量(kW)
- 22(AC200V)
- 接続可能電線(mm2)
- 最大38
- 定格インパルス耐電圧(kV)
- 6(Uimp)
- 付属装置
- (AL)警報スイッチ、(TB)端子台
- 定格感度電流(mA)
- 30
- 漏電表示方式
- 有
- 過電流引きはずし方式
- 熱動電磁
- 逆接続
- 不可
- 端子
- 線押え方式(圧着端子使用可能) M8
- 極数・素子数
- 3P3E
- 適合圧着端子
- 【呼び断面積38mm2 許容電流(600V IV電線)162A 電線抱合範囲26.66~42.42mm2】38-8S
- 外寸法・高さ(mm)
- 60、79(ハンドル部までの高さ)
- フレーム(AF)
- 100
- 定格使用電圧(AC V)
- 100～200
- 外形寸法縦(mm)
- 98、156(端子カバー付寸法)
- 適合JIS規格
- JIS C 8201-2-2 Ann2
- 定格遮断容量(kA)(100VAC)
- 【JIS C 8201-2-2(Icu/Ics)】5/2
- 定格遮断容量(kA)(200VAC)
- 【JIS C 8201-2-2(Icu/Ics)】5/2
- 動作時間(s)
- 最大0.1
- 外形寸法横(mm)
- 75
