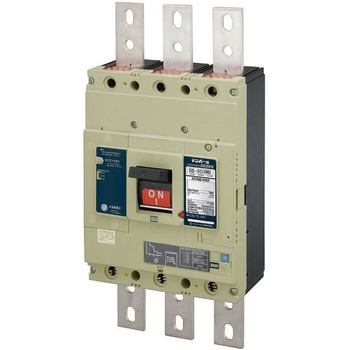

仕様【短限時検出電流(定格電流に対する%)】1000固定適合【取付可能付属装置 外部操作ハンドル(HA)】(別売)HA-402、【取付可能付属装置 バリア(BA)】電源側付属(PHS-5)(付属している電源側相間バリアは、400V級において必ずご使用ください。)、【取付可能付属装置 端子カバー 表面形(TMC)】(別売)TMC-5D型式GBL-803WD(時延形)質量(kg)12.9種類漏電遮断器定格電流(A)400/450/500/600/700/800可調整接続方式表面形名称Wシリーズ(定格電流可調整)定格インパルス耐電圧(kV)8(Uimp)定格遮断容量(kA)【JIS C 8201-2-2(Icu/Ics) AC240V】100/100定格感度電流(mA)100/200/500漏電表示方式有過電流引きはずし方式電子式可調整逆接続不可端子バー端子方式 M12極数・素子数3P3E慣性不動作時間(s)0.1/0.2/0.5外寸法・高さ(mm)103、141(ハンドル部までの高さ)フレーム(AF)800定格使用電圧(AC V)200～440外形寸法縦(mm)274、434(バー端子を含む寸法)適合JIS規格JIS C 8201-2-2 Ann2定格遮断容量(kA)(200VAC)【JIS C 8201-2-2(Icu/Ics)】100/100定格遮断容量(kA)(440VAC)【JIS C 8201-2-2(Icu/Ics)】50/50動作時間(s)最大0.45/0.9/1.8外形寸法横(mm)210
