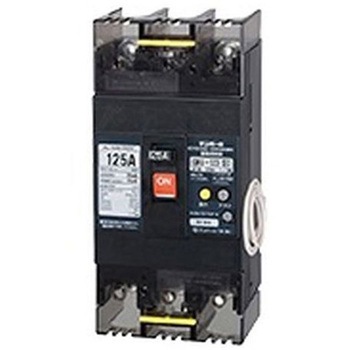

- 型式
- GBU-123・1EC
- 備考
- 過電圧検出リード線 耐熱ビニール電線 白色0.5mm2 400mm
- 定格電流(A)
- 120
- 接続方式
- 表面形
- 同梱部品
- 取付用ねじ(M4×60)×2本、木ねじ(4×60)×2本、端子カバー×2枚、圧着端子、封印板×2枚
- 仕様
- 過電圧検出リード線付
- 適合
- 【取付可能付属装置 ハンドルロック キャップ式(LC)】(別売)LC-153EB、【取付可能付属装置 バリア(BA)】(別売)PHS-2T、【取付可能付属装置 端子カバー 表面形(TMC)】付属(TMC-153EC)
- 質量(kg)
- 0.75
- 種類
- 漏電遮断器
- 名称
- 単3中性線欠相保護付
- 接続可能電線(mm2)
- 最大60
- 定格インパルス耐電圧(kV)
- 6(Uimp)
- 定格遮断容量(kA)
- 【JIS C 8201-2-2(Icu/Ics) AC100/200V】25/7
- 付属装置
- (AX)補助スイッチ、(TB)端子台
- 定格感度電流(mA)
- 100/200/500
- 漏電表示方式
- 有(漏電表示は過電圧で遮断したときも表示します)
- 過電流引きはずし方式
- 熱動電磁
- 逆接続
- 不可
- 端子
- 圧着端子方式(圧着端子付属)M8
- 極数・素子数
- 3P2E
- 適合圧着端子
- 【呼び断面積60mm2 許容電流(600V IV電線)217A 電線抱合範囲42.42~60.57mm2】CB60-8
- 外寸法・高さ(mm)
- 60、80(ハンドル部までの高さ)
- フレーム(AF)
- 125
- 定格使用電圧(AC V)
- 100/200
- 外形寸法縦(mm)
- 130、160(端子カバー付寸法)
- 適合JIS規格
- JIS C 8201-2-2 Ann2
- 動作時間(s)
- 最大0.1
- 外形寸法横(mm)
- 75
