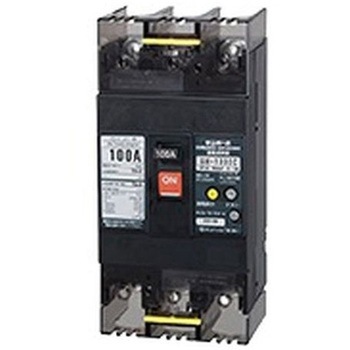

仕様モータ保護兼用適合【取付可能付属装置 ハンドルロック キャップ式(LC)】(別売)LC-153EB、【取付可能付属装置 バリア(BA)】(別売)PHS-2T、【取付可能付属装置 端子カバー 表面形(TMC)】付属(TMC-153EC)型式GB-103EC質量(kg)0.75備考高調波(インバータ等)対応形・雷インパルス不動作形です。種類漏電遮断器定格電流(A)75接続方式表面形名称Eシリーズ(経済タイプ)適合モータ容量(kW)18.5(AC200V)同梱部品取付用ねじ(M4×60)×2本、木ねじ(4×60)×2本、端子カバー×2枚、圧着端子、封印板×2枚接続可能電線(mm2)最大60定格インパルス耐電圧(kV)6(Uimp)付属装置(AX)補助スイッチ定格感度電流(mA)15漏電表示方式有過電流引きはずし方式熱動電磁トリップボタン有逆接続可能端子圧着端子方式(圧着端子付属) M8極数・素子数3P3E適合圧着端子【呼び断面積22mm2 許容電流(600V IV電線)115A 電線抱合範囲16.78~26.66mm2】22-8外寸法・高さ(mm)60、80(ハンドル部までの高さ)フレーム(AF)100定格使用電圧(AC V)200～415外形寸法縦(mm)130、160(端子カバー付寸法)適合JIS規格JIS C 8201-2-2 Ann2定格遮断容量(kA)(200VAC)【JIS C 8201-2-2(Icu/Ics)】10/3定格遮断容量(kA)(415VAC)【JIS C 8201-2-2(Icu/Ics)】5/3動作時間(s)最大0.1外形寸法横(mm)75
