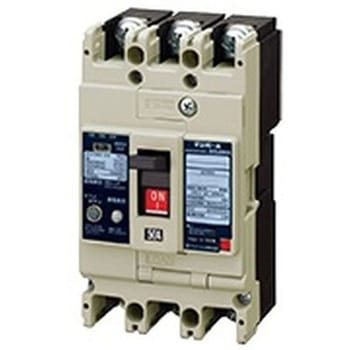

63FH50W2 Fシリーズ高遮断容量漏電遮断器 OC付【受注生産品】テンパール工業 73006800

テンパール工業

Fシリーズ高遮断容量漏電遮断器 OC付【受注生産品】

商品レビューを投稿する

30日以内出荷返品不可代引不可特別運賃メーカー直送30日以内出荷とは

この商品は定格電流・極数・素子数・定格使用電圧など160種類から選べます他の種類を見る

内容量1個定格電流(A)50定格使用電圧(AC V)100～440注文コード73006800品番63FH50W2

参考基準価格(税別)￥32,200販売価格(税込)￥30,778

販売価格(税別)

￥27,980

適合【取付可能付属装置ハンドルロックキャップ式(LC)】(別売)LC-4J、【取付可能付属装置ハンドルロック施錠式(HL)】(別売)HL-4J、【取付可能付属装置外部操作ハンドル(HA)】(別売)HM-S14、【取付可能付属装置バリア(BA)】電源側付属(CMF-0487)(付属している電源側相間バリアは、400V級において必ずご使用ください。)、【取付可能付属装置端子カバー表面形(TMC)】(別売)TMC-1型式GB-63FH質量(kg)0.66種類漏電遮断器定格電流(A)50接続方式表面形名称Fシリーズ(高遮断容量)同梱部品取付用ねじ(M4×55)×2本、端子カバー相間バリア×2枚、端子ねじ(M5×14)×6本接続可能電線(mm²)最大38定格インパルス耐電圧(kV)6(Uimp)定格感度電流(mA)100/200/500漏電表示方式有過電流引きはずし方式熱動電磁逆接続不可端子線押え方式(圧着端子使用可能) M5極数・素子数3P3E適合圧着端子【呼び断面積2mm² 許容電流(600V IV電線)27A 電線抱合範囲1.04~2.63mm²】2-5、【呼び断面積5.5mm² 許容電流(600V IV電線)49A 電線抱合範囲2.63~6.64mm²】5.5-5、【呼び断面積8mm² 許容電流(600V IV電線)61A 電線抱合範囲6.64~10.52mm²】8-5、【呼び断面積14mm² 許容電流(600V IV電線)88A 電線抱合範囲10.52~16.78mm²】14-5外寸法・高さ(mm)60、86(ハンドル部までの高さ)フレーム(AF)60定格使用電圧(AC V)100～440外形寸法縦(mm)130適合JIS規格JIS C 8201-2-2 Ann2定格遮断容量(kA)(100VAC)【JIS C 8201-2-2(Icu/Ics)】35/18定格遮断容量(kA)(200VAC)【JIS C 8201-2-2(Icu/Ics)】15/8定格遮断容量(kA)(415VAC)【JIS C 8201-2-2(Icu/Ics)】7.5/4動作時間(s)最大0.1外形寸法横(mm)75

注意

※1Φ2W 200V回路に3極200V定格の漏電遮断器を使用の場合は中央極を使用せず左右極(R、T極)をご使用ください。
※
※1Φ3W 100/200V回路に3極200V定格の漏電遮断器を使用の場合は中性極を中央極に接続してください。

特別運賃

地域	単位	配送費
全国	数量1以上のご注文(同一注文コードにつき)	￥850/税込￥935
北海道地方	数量1以上のご注文(同一注文コードにつき)	￥1,050/税込￥1,155
沖縄地方	数量1以上のご注文(同一注文コードにつき)	￥1,675/税込￥1,843
離島	数量1以上のご注文	お送りできません
