9ページ目: EPCOSのすべての商品

コアサイズ = ELP 38/8/25。併用可能製品 = 電源トランス。寸法 = 38.1 x 25.4 x 8.25mm。AL評価 = 7200nH。材質 = N87。奥行き = 8.25mm。長さ = 38.1mm。幅 = 25.4mm。シリーズ = ELP。代表規格 = IEC 62317-9。EPCOS ELPフェライトコア. EPCOS ELPフェライトコアは、大型のコア表面により、フラットなトランス設計と優れた熱特性を実現します。Planar E字形トランスコアは、従来の形状のコアの代替品として使用でき、低プロファイル磁気デバイスが必要な場合に最適です。IEC62917-9適合

コアサイズ = ETD 39/20/13。併用可能製品 = 電源トランス、SMPSトランス。寸法 = 38.9 x 12.8 x 20mm。AL評価 = 2700nH。材質 = N87。奥行き = 20mm。長さ = 38.9mm。幅 = 12.8mm。代表規格 = IEC 61185。EPCOS B66363 ETD 39 / 20 / 13トランスフェライトコア. EPCOSのB66363シリーズETD 39 / 20 / 13トランスフェライトコアは、IEC61185規格に適合するよう製造されています。B66363トランスフェライトコアは、スイッチモード電源に最適です。また、小さな容積で理想的な重量性能比を実現しています。ギャップありとなしの製品があります。また、フェライト素材をN27、N87、N97から選択できます。

コアサイズ = ETD 44。寸法 = 43.8 x 22.5 x 15.2mm。AL評価 = 3500nH。材質 = N87。奥行き = 15.2mm。長さ = 43.8mm。幅 = 22.5mm。コアETDはIEC51 (CO) 276に準拠. ETD 44フェライトコア. EpcosのETDフェライトコアはIEC51 (CO) 276準拠で、一般にスイッチモード電源トランスなどで用いられます。 ETD形状のフェライトコアは巻き線抵抗を最小限に抑えており、電源トランスの効率が向上させるよう最適化されています。

コアサイズ = EFD 25。併用可能製品 = DC-DCコンバータ。寸法 = 25 x 12.5 x 9.1mm。AL評価 = 2000nH。材質 = N87。奥行き = 9.1mm。長さ = 25mm。幅 = 12.5mm。コア(Ungapped:1個，Gapped:1個)，コイルフォーマ:1個，ヨーク:2個で、1セット. EFD 25/13/9及びEFD 30/15/9コア

コアサイズ = RM 7。併用可能製品 = 電源トランス。寸法 = 20.3 x 17.2 x 13.5mm。AL評価 = 2700nH。材質 = N97。奥行き = 13.5mm。長さ = 20.3mm。幅 = 17.2mm。代表規格 = IEC 62317-4。EPCOS B65819 RM7フェライトコア. EPCOS B65819 RM7フェライトコアは、電源用途での需要が益々増えています。このフェライトコアの主な用途は、低損失・高安定性フィルタインダクタとその他の共振決定インダクタの2つです。その他の用途には、低歪みブロードバンド送信があります。 IEC62317-4。

コアサイズ = ETD 59。併用可能製品 = SMPSトランス。寸法 = 59.8 x 31.2 x 22.1mm。AL評価 = 5300nH。材質 = N87。奥行き = 22.1mm。長さ = 59.8mm。幅 = 31.2mm。ETD 59フェライトコア. コアETDはIEC51 (CO) 276に準拠 空隙なしのフェライトコア

コアサイズ = E 42。寸法 = 42 x 21.2 x 20mm。AL評価 = 5200nH。材質 = N87。奥行き = 20mm。長さ = 42mm。幅 = 21.2mm。E 42/21/15及びE 42/21/20コア. 空隙なしのフェライトコア

コアサイズ = RM 14。寸法 = 42.2 x 34.8 x 30.2mm。AL評価 = 6000nH。材質 = N87。奥行き = 30.2mm。長さ = 42.2mm。幅 = 34.8mm。RM 12及びRM 14フェライトコア. TDKフェライトコアは、電力印加のためベースの厚みを増やしてコア断面を最適化しています。

コアサイズ = ETD 49。併用可能製品 = SMPSトランス。寸法 = 48.5 x 16.7 x 24.9mm。AL評価 = 525nH。材質 = N87。奥行き = 24.9mm。長さ = 48.5mm。幅 = 16.7mm。ETD 49フェライトコア. コアETDはIEC51 (CO) 276に準拠

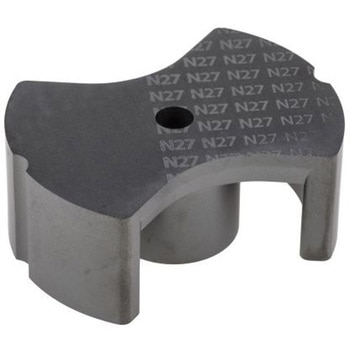

コアサイズ = PM 50/39。寸法 = 65 x 52 x 45mm。AL評価 = 7400nH。材質 = N27。奥行き = 39mm。長さ = 50mm。PM 50-114フェライトコア. PMコアの用途. 電力リピータ用 高エネルギー時限電源のストレージコイル用 通信技術及び産業電子機器. ホルダ(クリップ及びベースプレート). ナット及びワッシャが付属 シャーシアセンブリ又は基盤用 シャーシアセンブリの場合、コイルの一番上の部分をはんだ接続で取り付ける必要あり

コアサイズ = U 93。併用可能製品 = 電源トランス。寸法 = 93 x 76 x 30mm。AL評価 = 5400nH。材質 = N27。奥行き = 30mm。長さ = 93mm。幅 = 76mm。1) 表のAL値は、2つのコアで構成される、空隙なしのUコアセット(UI 93/152/30の組み合わせ)に適用されます。 2) 表のAL値は、UコアとIコア1つずつで構成される、空隙なしのコアセット(UI 93/104/30の組み合わせ)に適用。. U / Iコア. EPCOSのUコアは断面が長方形で、IコアはSIFERRIT N27及びN87製です。飽和磁束密度とキュリー温度が高く、損失が低いことから、電源、パルス、高電圧トランスに最適です。UコアとIコアは個別の販売です。. 用途. ストレージチョーク及びトランス 電源トランスの構築

コアサイズ = ETD 54。寸法 = 54.5 x 27.8 x 19.3mm。AL評価 = 4450nH。材質 = N87。奥行き = 19.3mm。長さ = 54.5mm。幅 = 27.8mm。ETD 54フェライトコア. コアETDはIEC51 (CO) 276に準拠 CECC品質の認定を受けたN27製コア 空隙なしのフェライトコア

コアサイズ = P 18/11。併用可能製品 = 広帯域トランス。AL評価 = 5900nH。材質 = N30。奥行き = 10.6mm。幅 = 18.4mm。代表規格 = IEC 60133。EPCOS B65651 P18/11フェライトコア. EPCOS B65651 P18/11フェライトコアは、100 MHz以上のさまざまな用途で使用できる素材を用いて製造されています。巻線コイルがフェライトコアで囲まれ、Pコアの磁気漏れが低くなっています。このフェライトコアは、一般的なマニホールドインダクタの要件に合わせて簡単かつ正確に調整できます。IEC60133。. 用途. インダクタンス安定性の高い高共振回路インダクタ(フィルタ) 広帯域トランス 電源用途

コアサイズ = PQ 26/20。併用可能製品 = 電源トランス。寸法 = 26.5 x 19 x 10.08mm。AL評価 = 5150nH。材質 = N97。奥行き = 10.08mm。長さ = 26.5mm。幅 = 19mm。代表規格 = IEC 62317-13。EPCOS B65877 PQ26 / 20フェライトコア. EPCOS B65877 PQ26 / 20フェライトコアは、最適化された円形脚と従来のコアよりも広い外表面積を備えています。これらのフェライトコアの円形脚により巻長が短くなり、広い表面積により熱放散領域も大きくなって熱抵抗が低くなります。また、この形状は、巻線に対する優れたシールド効果も提供します。IEC62317-13適合

最大定格電流 = 36A。最大定格電圧 = 440 V ac。実装タイプ = フランジマウント。終端スタイル = タブ。相数 = 3。シリーズ = B84144A*R000。動作周波数 = 50 → 60Hz。長さ = 156mm。奥行き = 216mm。高さ = 91mm。寸法 = 156 x 216 x 91mm。動作温度 Min = -25℃。動作温度 Max = +100℃。抵抗 = 3.5mΩ。基準適合 = UL 1283。UL1283、CSA22.2 No.8 1986. B84144-Aシリーズ. EPCOS B84144-Aシリーズ4線式RFIフィルタです。端面にねじ込みブッシュを備えた金属製ケースに収められていて、無線周波数干渉に対する耐性が求められる用途に適しています。省スペース設計で容易に設置できます。最適化された漏洩電流及び高い挿入損失性能を備えています。定格電圧VR: 440 / 250 V ac。定格電流IR: 16 A → 180 A。コンバータ及びパワーエレクトロニクスに適しています。. 用途. 一般的なパワーエレクトロニクス用途 風力発電 UPS 工作機械、繊維機械、包装機械

最大定格電流 = 16A。最大定格電圧 = 520 V ac。実装タイプ = フランジマウント。終端スタイル = ネジ。相数 = 3。シリーズ = B84144A*R120。動作周波数 = 50 → 60Hz。長さ = 80mm。奥行き = 238mm。高さ = 60mm。寸法 = 80 x 238 x 60mm。漏れ電流 = 9.4 mA℃。動作温度 Max = +100℃。抵抗 = 7.5mΩ。基準適合 = UL 1283。EN 133200， UL 1283， CSA C22.2 No.8. UL and cUL pending. B84144A*R120 Series. 取り付けやすい4ラインフィルタは金属製ケースに収められ、ポリウレタン(UL94 V-0)で密閉 全負荷時の長いモータケーブル及び動作向けに最適化 用途: モータドライブ用の周波数コンバータ(エレベータ、ポンプ、コンベアシステム、HVACシステムなど)、電源、産業用途

シリーズ = B84771。結線方法 = Tab。定格電流 = 16A。定格電圧 = 250 V ac/dc。実装タイプ = パネルマウント。動作周波数 = 50/60Hz。動作温度範囲 = -25 → +85 ℃。UL認定部品、VDE、CSA認定、SEMKO. IEC医療用フィルタ付き差込プラグ、ブリード抵抗器付き. IECコネクタが付属した2ラインフィルタ、金属ケース入り 漏洩電流が低い医療用バージョン スイッチモード電源、DC用途、及び計測機器に使用 負荷側の接続: 6.3 mmタブ

シリーズ = B84773。結線方法 = Tab。定格電流 = 6A。定格電圧 = 250 V ac/dc。実装タイプ = パネルマウント。動作周波数 = 50/60Hz。動作温度範囲 = -25 → +85 ℃。UL認定部品、VDE、CSA認定、SEMKO. IEC医療用フィルタ付き差込プラグ、デュアルヒューズ付き. IECコネクタ及びヒューズホルダが付属した2ラインフィルタ、金属ケース入り 漏洩電流が低い医療用バージョン スイッチモード電源、DC用途、及び計測機器に使用 負荷側の接続: 6.3 mmタブ

静電容量 = 2.2μF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32524。自動車規格 = AEC-Q200Dmm。長さ = 31.5mm。奥行き = 11mm。高さ = 21mm。寸法 = 31.5 x 11 x 21mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.8mm。耐パルス特性を有している 高いコンタクト信頼性 用途 ブロッキング カップリング、デカップリング バイパス 車載用RFI

静電容量 = 2.2μF。電圧 = 160 V ac， 250 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32524。自動車規格 = AEC-Q200Dmm。長さ = 31.5mm。奥行き = 11mm。高さ = 21mm。寸法 = 31.5 x 11 x 21mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.8mm。B32521～B32524シリーズ. 代表的な用途: 一般的なブロック、カップリング、デカップリング、バイパス、車載用のRFI 耐パルス特性を有している 高いコンタクト信頼性 スタックフィルム及び巻線テクノロジー エポキシ樹脂シール構造のプラスチックケース(UL94 V-0)

静電容量 = 2.2μF。電圧 = 160 V ac， 250 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32523。リード間隔 = 22.5mm。長さ = 26.5mm。奥行き = 10.5mm。高さ = 16.5mm。寸法 = 26.5 x 10.5 x 16.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.8mm

静電容量 = 2.2nF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32529。自動車規格 = AEC-Q200Dmm。長さ = 7.3mm。奥行き = 2.5mm。高さ = 6.5mm。寸法 = 7.3 x 2.5 x 6.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.5mm

静電容量 = 100nF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32529。自動車規格 = AEC-Q200Dmm。長さ = 7.8mm。奥行き = 7.8mm。高さ = 13mm。寸法 = 7.8 x 7.8 x 13mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.5mm。耐パルス特性を有している 高いコンタクト信頼性 用途 ブロッキング カップリング、デカップリング バイパス 車載用RFI

静電容量 = 100nF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32522。リード間隔 = 15mm。長さ = 18mm。奥行き = 5mm。高さ = 10.5mm。寸法 = 18 x 5 x 10.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.8mm

静電容量 = 100nF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32521。自動車規格 = AEC-Q200Dmm。長さ = 13mm。奥行き = 5mm。高さ = 11mm。寸法 = 13 x 5 x 11mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.6mm。耐パルス特性を有している 高いコンタクト信頼性 用途 ブロッキング カップリング、デカップリング バイパス 車載用RFI

静電容量 = 150nF。電圧 = 160 V ac， 250 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32520。自動車規格 = AEC-Q200Dmm。長さ = 10mm。奥行き = 5mm。高さ = 10.5mm。寸法 = 10 x 5 x 10.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.5mm。MKTシリーズ. 構造. 誘導体: ポリエチレンテレフタラート(ポリエステル) 5、7.5、10、15、22.5、27.5 mmピッチでレイヤ技術を採用 プラスチックケース(UL94 V-0) エポキシ樹脂シーリング. 特長. 耐パルス特性を有している 高いコンタクト信頼性

静電容量 = 100nF。電圧 = 160 V ac， 250 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32522。自動車規格 = AEC-Q200Dmm。長さ = 18mm。奥行き = 8.5mm。高さ = 14.5mm。寸法 = 18 x 8.5 x 14.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.8mm

静電容量 = 680nF。電圧 = 63 V ac， 100 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32520。自動車規格 = AEC-Q200Dmm。長さ = 10.3mm。奥行き = 6mm。高さ = 12mm。寸法 = 10.3 x 6 x 12mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.5mm。MKTシリーズ. 構造. 誘導体: ポリエチレンテレフタラート(ポリエステル) 5、7.5、10、15、22.5、27.5 mmピッチでレイヤ技術を採用 プラスチックケース(UL94 V-0) エポキシ樹脂シーリング. 特長. 耐パルス特性を有している 高いコンタクト信頼性

静電容量 = 47μF。電圧 = 63 V ac， 100 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32524。リード間隔 = 27.5mm。長さ = 31.5mm。奥行き = 21mm。高さ = 31mm。寸法 = 31.5 x 21 x 31mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.8mm

静電容量 = 330nF。電圧 = 63 V ac， 100 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32520。自動車規格 = AEC-Q200Dmm。長さ = 10mm。奥行き = 4mm。高さ = 8.5mm。寸法 = 10 x 4 x 8.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.5mm。MKTシリーズ. 構造. 誘導体: ポリエチレンテレフタラート(ポリエステル) 5、7.5、10、15、22.5、27.5 mmピッチでレイヤ技術を採用 プラスチックケース(UL94 V-0) エポキシ樹脂シーリング. 特長. 耐パルス特性を有している 高いコンタクト信頼性

静電容量 = 220nF。電圧 = 63 V ac， 100 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32521。自動車規格 = AEC-Q200Dmm。長さ = 13mm。奥行き = 4mm。高さ = 7mm。寸法 = 13 x 4 x 7mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.6mm

静電容量 = 47nF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32520。自動車規格 = AEC-Q200Dmm。長さ = 10mm。奥行き = 4mm。高さ = 8.5mm。寸法 = 10 x 4 x 8.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.5mm。耐パルス特性を有している 高いコンタクト信頼性 用途 ブロッキング カップリング、デカップリング バイパス 車載用RFI

静電容量 = 47nF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32522。リード間隔 = 15mm。長さ = 18mm。奥行き = 5mm。高さ = 10.5mm。寸法 = 18 x 5 x 10.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.8mm。耐パルス特性を有している 高いコンタクト信頼性 用途 ブロッキング カップリング、デカップリング バイパス 車載用RFI

静電容量 = 47nF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32521。リード間隔 = 10mm。長さ = 13mm。奥行き = 4mm。高さ = 9mm。寸法 = 13 x 4 x 9mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.6mm。耐パルス特性を有している 高いコンタクト信頼性 用途 ブロッキング カップリング、デカップリング バイパス 車載用RFI

静電容量 = 1μF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32523。リード間隔 = 22.5mm。長さ = 26.5mm。奥行き = 10.5mm。高さ = 16.5mm。寸法 = 26.5 x 10.5 x 16.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.8mm

静電容量 = 10nF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32521。リード間隔 = 10mm。長さ = 13mm。奥行き = 4mm。高さ = 7mm。寸法 = 13 x 4 x 7mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.6mm

方向性タイプ = 双方向。最大クランピング電圧 = 120V。最小ブレークダウン電圧 = 50V。実装タイプ = 表面実装。パッケージタイプ = SOD-523。最大逆スタンドオフ電圧 = 30V。ピン数 = 2。最大ピークパルス電流 = 1A。ESD保護 = あり。1チップ当たりのエレメント数 = 1。動作温度 Min = -40 ℃。動作温度 Max = +85 ℃mm。幅 = 0.9mm。IEC61000-4-2レベル4. SMTトランジェントサブレッサ - CDS3シリーズ. ESD用途で高性能を発揮するように最適化された双方向セラミック半導体です。. 優れたESD耐性(最小3000 ESDパルス) あらゆるESDイベント(正と負の両方)を安全にアースに放電 鉛フリーニッケルバリア終端

静電容量 = 22nF。電圧 = 63 V ac， 100 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32529。自動車規格 = AEC-Q200Dmm。長さ = 7.3mm。奥行き = 2.5mm。高さ = 6.5mm。寸法 = 7.3 x 2.5 x 6.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.5mm

静電容量 = 1μF。電圧 = 63 V ac， 100 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32520。リード間隔 = 7.5mm。長さ = 10.3mm。奥行き = 6mm。高さ = 12mm。寸法 = 10.3 x 6 x 12mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.5mm

静電容量 = 1nF。電圧 = 200 V ac， 400 V dc。実装タイプ = スルーホール。許容差 = ±10%。シリーズ = B32529。自動車規格 = AEC-Q200Dmm。長さ = 7.3mm。奥行き = 2.5mm。高さ = 6.5mm。寸法 = 7.3 x 2.5 x 6.5mm。温度特性 = ポリエステル。末端仕様 = はんだ。リード径 = 0.5mm。耐パルス特性を有している 高いコンタクト信頼性 用途 ブロッキング カップリング、デカップリング バイパス 車載用RFI
