「m2×3.5」の検索結果

オス/メス メス。併用可能製品 ユニバーサルMATE-N-LOKコネクタハウジング。シリーズ Universal MATE-N-LOK。適合電線サイズmm2 Min 0.5mm2。結線方法 圧着mm2。適合電線サイズAWG Min 20AWG。適合電線サイズAWG Max 14AWG。Mate-N-Lok シールドコネクタ用コンタクト. 特長:. このオスコンタクトは次の2つのタイプを用意しています。 固定タイプは2 4極パッケージで使用 分割タイプは6 15極パッケージに推奨され、コネクタの挿入力を低減 コンタクトを含まない穴を塞ぐブランキングピンを用意 基板接続用ヘッダ：12 定格電圧： 600 ac/dc 使用温度範囲：-55 +105 挿抜回数： 50 絶縁材： UL94V-2 ：標準ポリアミド 絶縁材： UL94V-0 ：白色不透明ナイロン6.6 絶縁抵抗：1000 MΩ 接触抵抗 :3.5 Ω Mate-N-Lock密閉コネクタ用の工具は別売りです。品番 366-2055 366-2055 を参照してください。. 用途:. 産業用 家電機器 商用製品 暖房 換気 空調 電源 携帯機器 照明

DINレール取付が可能な電源ラインを安全且つコンパクトに分岐/集約するためのモジュール 施工もシンプルで、従来の方式からの工数削減と省スペース化に貢献 丸型端子の圧着加工不要で工数低減 樹脂ケース通電部絶縁で安全性を向上 DINレール/パネル取付で施工容易化 丸型端子不要で、端子台と比べ小型化を実現 制御盤の組立作業性向上と省スペース化を実現

シリーズ = PLASTI-GRIP。絶縁 = 絶縁。絶縁体 = ビニール。外側リング直径 = 9.5mm。適合電線サイズmm2 Min = 3mm2。適合電線サイズAWG Min = 12AWG。スタッド径 = M3.5。色 = 黄。コンタクト材質 = 銅。厚さ = 0.81mm。全長 = 28.02mm。TE Connectivity PLASTI-GRIPリングタングワイヤ圧着端子. PLASTI-GRIPクローズドバレルリングタングワイヤ圧着端子は高導電性銅製で、スズめっきが施されています。絶縁耐性の高い94V-0等級のビニール製絶縁拡張スリーブを備えています。 このPLASTI-GRIPクローズドバレルリングタング圧着端子のバレルの内面は鋸歯が施されているため、圧着後の電気接触及び伸張強度が最大になります。 ワイヤバレルにファンネルエントリするため、ストリップ線を容易に挿入できます。. 赤、0.25 → 1.6 mm2 青、1.0 → 2.6 mm2 黄、2.7 → 6.6 mm2

Mate-N-Lok シールドコネクタ用コンタクト。特長:。このオスコンタクトは次の2つのタイプを用意しています。 固定タイプは2 → 4極パッケージで使用 分割タイプは6 → 15極パッケージに推奨され、コネクタの挿入力を低減 コンタクトを含まない穴を塞ぐブランキングピンを用意 基板接続用ヘッダ：12 定格電圧： 600 V ac/dc 使用温度範囲：-55 → +105 ℃ 挿抜回数： 50 回 絶縁材： UL94V-2 ：標準ポリアミド 絶縁材： UL94V-0 ：白色不透明ナイロン6.6 絶縁抵抗：1000 MΩ 接触抵抗 :3.5 m Ω Mate-N-Lock密閉コネクタ用の工具は別売りです。品番 ； 366-2055 366-2055 を参照してください。用途:。産業用 / 家電機器 商用製品 暖房 / 換気 / 空調 電源 携帯機器 照明

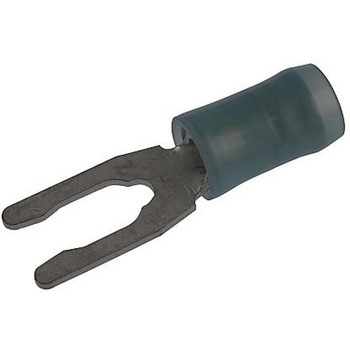

シリーズ = PIDG。絶縁 = 絶縁。幅 = 6.35mm。適合電線サイズmm2 Min = 1.25mm2。適合電線サイズmm2 Max = 2mm2。適合電線サイズAWG Min = 16AWG。適合電線サイズAWG Max = 14AWG。スタッド径 = M3.5。色 = 青。全長 = 23.69mm。コンタクト材質 = リン青銅。UL recognised (Approvals only apply to the packs of 100， and only for those terminals marked with an asterisk). TE Connectivity PIDGスペードタング電線圧着端子. PIDG (Pre-Insulated Diamond Grip)スペードタングワイヤ圧着端子は、最も過酷な回路環境で安定した信頼性を実現するために設計されています。 これらのPIDGスペードタング端子は、精密に成形された導電性の高い銅製のボディとバレルから構成されています。 ワイヤバレルは銅と識別カラー付きのナイロンスリーブの両方に包まれています。 バレルを包んでいる銅スリーブは、圧着後の絶縁を強化し、ワイヤを曲げても絶縁体の摩耗や導体の断線が発生しません。 ナイロンスリーブは、ワイヤサイズに従って色が付いており、簡単に識別できます。 PIDGスペード端子のワイヤバレルの内側はギザ加工が施されており、圧着後のコンタクト強度と伸張強度が最大限に発揮されます。 これらのPIDG端子の構造と専用工具ダイの使用により、圧着圧力下の絶縁厚さを揃えることができます。 この圧力は、圧着領域に均等に伝達され、安定して信頼性の高い圧着が実現します。 これらのPIDGスペード端子は、ワイヤエントリがじょうご型になっており、ワイヤの束がほどけ難く、ワイヤをすばやく挿入できるため、生産性が向上します。 これらのPIDGスペード端子は、さまざまなワイヤ、バレル、スタッドのサイズの製品が用意され、幅広い配線用途で使用できる汎用ソリューションです。. 特長と利点. 導電性の高い銅製ボディ 銅製スリーブでワイヤ絶縁をしっかりと支持 コンタクト強度と伸張強度を最大化するワイヤバレルのギザ加工 スリーブの色でワイヤサイズと工具を簡単に識別 ワイヤを簡単に挿入できるじょうご型のワイヤエントリ 信頼性が高く、きれいに揃った圧着を実現. 製品用途の情報. これらのPIDGスペードタングワイヤ圧着端子は、MIL-T-7928、Type II、Class 1及び2の要件を満たすか超えているため、幅広い用途に適合します。主な用途には、装置 / 制御、照明、電源、パネルボックス、昇降装置、モータ、航空宇宙、家電などが挙げられます。

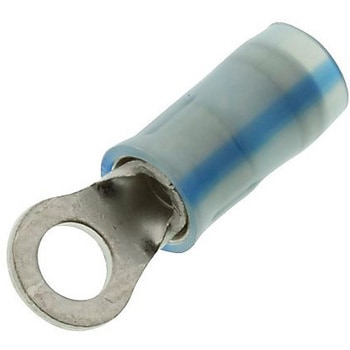

TE Connectivity PIDGリングタング電線圧着端子。PIDG (Pre-Insulated Diamond Grip)リングタングワイヤ圧着端子は、最も過酷な回路環境で安定した信頼性を実現するために設計されています。これらのPIDGリングタング端子は、精密に成形された導電性の高い銅製のボディとバレルから構成されています。バレルの内側にはギザ加工が施され、圧着後のコンタクト強度及び伸張強度を最大化します。ワイヤバレルは、優れたワイヤ絶縁をサポートし、ほつれを防止する銅スリーブで覆われてい

TE Connectivity PIDGリングタング電線圧着端子。PIDG (Pre-Insulated Diamond Grip)リングタングワイヤ圧着端子は、最も過酷な回路環境で安定した信頼性を実現するために設計されています。これらのPIDGリングタング端子は、精密に成形された導電性の高い銅製のボディとバレルから構成されています。バレルの内側にはギザ加工が施され、圧着後のコンタクト強度及び伸張強度を最大化します。ワイヤバレルは、優れたワイヤ絶縁をサポートし、ほつれを防止する銅スリーブで覆われてい

最適な手動圧着工具については品番 ； 817-325 817-325 と品番 ； 373-308 373-308、ダイアセンブリ又は手動圧着工具については品番 ； 162-3159 162-3159 を参照。TE Connectivity SOLISTRANDスペードタング圧着端子。SOLISTRANDスペードタング圧着端子は、単線又はより線及び不規則な形状の導体の終端処理用に設計されています。 SOLISTRANDスペードタング式圧着端子は、ファイングレードの高導電性銅製で、スズめっきが施されています。バレルはろう付けされたシームで閉じられているため、バレル周囲の金属強度が均一になります。 バレルの内面はディンプル加工又は鋸歯のいずれかが施されており、これにより、伸張強度が最大になり、圧着後の電気接触面積が最大になります。 SOLISTRANDスペードタング式圧着端子のバレルの開口部はベル形状になっており、ワイヤを容易に挿入できます。

UL recognised (Approvals only apply to the packs of 100， and only for those terminals marked with an asterisk)。TE Connectivity PIDGスペードタング電線圧着端子。PIDG (Pre-Insulated Diamond Grip)スペードタングワイヤ圧着端子は、最も過酷な回路環境で安定し

UL recognised (Approvals only apply to the packs of 100， and only for those terminals marked with an asterisk)。TE Connectivity PIDGスペードタング電線圧着端子。PIDG (Pre-Insulated Diamond Grip)スペードタングワイヤ圧着端子は、最も過酷な回路環境で安定した信頼性を実現するために設計されています。 これらのPIDGスペードタング端子は、精密に成形された導電性の高い銅製のボディとバレルから構成されています。 ワイヤバレルは銅と識別カラー付きのナイロンスリーブの両方に包まれています。 バレルを包んでいる銅スリーブは、圧着後の絶縁を強化し、ワイヤを曲げても絶縁体の摩耗や導体の断線が発生しません。 ナイロンスリーブは、ワイヤサイズに従って色が付いており、簡単に識別できます。 PIDGスペード端子のワイヤバレルの内側はギザ加工が施されており、圧着後のコンタクト強度と伸張強度が最大限に発揮されます。 これらのPIDG端子の構造と専用工具ダイの使用により、圧着圧力下の絶縁厚さを揃えることができます。 この圧力は、圧着領域に均等に伝達され、安定して信頼性の高い圧着が実現します。 これらのPIDGスペード端子は、ワイヤエントリがじょうご型になっており、ワイヤの束がほどけ難く、ワイヤをすばやく挿入できるため、生産性が向上します。 これらのPIDGスペード端子は、さまざまなワイヤ、バレル、スタッドのサイズの製品が用意され、幅広い配線用途で使用できる汎用ソリューションです。特長と利点。導電性の高い銅製ボディ 銅製スリーブでワイヤ絶縁をしっかりと支持 コンタクト強度と伸張強度を最大化するワイヤバレルのギザ加工 スリーブの色でワイヤサイズと工具を簡単に識別 ワイヤを簡単に挿入できるじょうご型のワイヤエントリ 信頼性が高く、きれいに揃った圧着を実現。製品用途の情報。これらのPIDGスペードタングワイヤ圧着端子は、MIL-T-7928、Type II、Class 1及び2の要件を満たすか超えているため、幅広い用途に適合します。主な用途には、装置 / 制御、照明、電源、パネルボックス、昇降装置、モータ、航空宇宙、家電などが挙げられます。

UL recognised (Approvals only apply to the packs of 100， and only for those terminals marked with an asterisk)。TE Connectivity PIDGスペードタング電線圧着端子。PIDG (Pre-Insulated Diamond Grip)スペードタングワイヤ圧着端子は、最も過酷な回路環境で安定した信頼性を実現するために設計されています。 これらのPIDGスペードタング端子は、精密に成形された導電性の高い銅製のボディとバレルから構成されています。 ワイヤバレルは銅と識別カラー付きのナイロンスリーブの両方に包まれています。 バレルを包んでいる銅スリーブは、圧着後の絶縁を強化し、ワイヤを曲げても絶縁体の摩耗や導体の断線が発生しません。 ナイロンスリーブは、ワイヤサイズに従って色が付いており、簡単に識別できます。 PIDGスペード端子のワイヤバレルの内側はギザ加工が施されており、圧着後のコンタクト強度と伸張強度が最大限に発揮されます。 これらのPIDG端子の構造と専用工具ダイの使用により、圧着圧力下の絶縁厚さを揃えることができます。 この圧力は、圧着領域に均等に伝達され、安定して信頼性の高い圧着が実現します。 これらのPIDGスペード端子は、ワイヤエントリがじょうご型になっており、ワイヤの束がほどけ難く、ワイヤをすばやく挿入できるため、生産性が向上します。 これらのPIDGスペード端子は、さまざまなワイヤ、バレル、スタッドのサイズの製品が用意され、幅広い配線用途で使用できる汎用ソリューションです。特長と利点。導電性の高い銅製ボディ 銅製スリーブでワイヤ絶縁をしっかりと支持 コンタクト強度と伸張強度を最大化するワイヤバレルのギザ加工 スリーブの色でワイヤサイズと工具を簡単に識別 ワイヤを簡単に挿入できるじょうご型のワイヤエントリ 信頼性が高く、きれいに揃った圧着を実現。製品用途の情報。これらのPIDGスペードタングワイヤ圧着端子は、MIL-T-7928、Type II、Class 1及び2の要件を満たすか超えているため、幅広い用途に適合します。主な用途には、装置 / 制御、照明、電源、パネルボックス、昇降装置、モータ、航空宇宙、家電などが挙げられます。

適合する工具フレームについては、品番 ； 849-114 849-114 を、適合するダイセットについては、品番 ； 361-9584 361-9584 を参照してください。 また、1.02～2.54 mmケーブルでの直径の小さい絶縁材には、クリンプフレーム ； 849-136 849-136 を使用します。TE Connectivity業務用MATE-N-LOKピンとソケットコンタクト。業務用MATE-N-LOKピンとソケットコンタクトは、業務用MATE-N-LOKコネクタハウジングで使用します。このコンタクトは「クリーン」設計を採用し、挿入を妨げたりハウジングを損傷させる鋭利な突起がありません。この業務用MATE-N-LOKコンタクトは、金又はスズめっきが利用できる30 → 14 AWGのワイヤサイズ製品に適しています。
