Xilinx FPGA用プログラミングツールJTAG HS3プログラミングケーブルは、XilinxのFPGAとSoC用の高速プログラミング/デバッグソリューションです。すべてのXilinxツールと互換性があり、iMPACT、ChipScope、EDK、Vivadoなどからシームレスに駆動できます。JTAG HS3は、Xilinxの2×7コネクタ、2mmプログラミングヘッダーを使用してターゲットボードに接続します。パソコンのUSBポートからJTAG HS3に電力を供給し、ターゲットボードには接続されていなくても、パソコンと接続するとDigilentのプログラミングケーブルとして認識されます。HS3には、JTAG信号バッファに供給する個別のVrefピンがあります。高速24mAの3ステートバッファにより、1.8V～5Vの信号電圧と最大30Mbpsでターゲットボードを駆動できます。なお、正常に動作させるには、VrefピンをFPGAのJTAGポートと同じ電源(VCCO_0)に接続する必要があります。プログラミング中にアクティブになる場合を除いて、JTAG HS3の信号はハイインピーダンスに保持されるため、JTAGバスを他のデバイスと共有できます。小型軽量であるため、システムボードコネクタでしっかりと固定できます。【ご注意】※JTAG HS3は固有のプログラミングヘッダーであり、1×6 MTE Digilent JTAGコネクタとは互換性がありません。

回路学習用のソルダレスブレッドボード最小サイズのはんだ付けが不要のブレッドボードで、簡単に回路を構成して実験ができます。小さな回路を構築するための便利なブレッドボード粘着性の裏地300タイポイント端子台50タイポイントの電源レールが2本

12個の外部テストポイントヘッダー12ピンPmodコネクタに接続して使用します。12個の外部ピンヘッダを備えており、各ピンを通過するGPIO信号を途中でバイパスしてテストすることができます。

Analog Discoveryに接続して使用するインピーダンスアナライザアダプターAnalog Discoveryは、インピーダンスアナライザとしても使用でき、測定対象回路のインダクタンス要素とキャパシタンス要素を分析することができます。本製品はインピーダンスアナライザとして

高速アダプターとロジックプローブが付属するDigital Discovery Digital Discoveryは、パソコンと接続することでロジックアナライザ、プロトコルアナライザ、パターンジェネレータとして使用できる計測器です。チャンネル、速度、携帯性を最適化するように設計されています。デジタル信号のデバッグや可視化、シミュレーションを可能にする高度な機能を備えています。デジタル入力と出力は、単純なワイヤプローブやブレッドボードワイヤを使用して回路に接続できます。あるいは、高速アダプタとインピーダンス整合プローブを使用して、より高度な使い方ができます。すべての機能は、Digilent社のフリーソフトウェアであるWaveFormsによって提供されています。

Arty S7-25を搭載した汎用FPGA開発ボード XilinxのSpartan-7 FPGAを搭載したすぐに使える開発プラットフォームです。MicroBlazeソフトウェアプロセッサコアを使用するために特別に設計されています。MicroBlazeを使用すると、さまざまな周辺機器、メモリ、インターフェースを備えた組み込みアプリケーションを作成できます。なお、WebPACKバージョンを含む開発ツールVivado Design Suite Editionを無料でダウンロードできます。また、Vitis Core開発キットやザイリンクスソフトウェア開発キットを活用して、FPGAの経験がなくてもMicroBlazeプロセッサの開発を始めることができます。Arduinoヘッダーと複数のPmodポートを備えています。 650MHz @ 16ビットバス付き256MB DDR3L USB-JTAGプログラミング回路(microUSBケーブルは含まれていません) 128MビットクワッドSPIフラッシュ JTAGインターフェースでQuad-SPI Flashをプログラム可能

多機能計測器Analog Discovery 3と多用途に使えるアクセサリのセット このバンドルには、バージョンアップされて最大125MS/秒のサンプリングが可能になった万能計測器Analog Discovery 3に加えて、あらゆるエレクトロニクスプロジェクトに役立つアクセサリとコンポーネントが含まれています。Analog Discovery 3は、強力で使いやすい機能を備えた2チャンネルデジタルストレージオシロスコープとして信頼性の高い測定と分析を可能にします。さらに、ロジックアナライザ、波形発生器、電源などの幅広い測定ツールとして使用できる多用途デバイスです。

オシロスコープや波形発生器、ロジックアナライザなど多機能な計測器 [オシロスコープ] 差動2チャンネル、分解能14ビット、最大125MS/s(1chあたり)、入力範囲±25V、帯域幅30MHz以上(BNCアダプタ使用時) 入力フィルタとロックインアンプはユーザー設定可能 FFT、スペクトログラム、アイダイアグラム、XYプロットなどの表示が可能 [任意波形発生装置] 2チャンネル、分解能14ビット、最大125MS/s(1chあたり)、出力範囲±5V、帯域幅12MHz(BNCアダプタ使用時) 標準波形、振幅変調信号、周波数変調信号、アナログ入力からの直接再生、カスタム波形、その他 [ロジックアナライザ、パターンジェネレータ] デジタルI/O：16チャンネル 3.3Vデジタル入出力(個別に設定可能)、5Vトレラント入力 SPI、I2C、UART、CAN、JTAG、ROMロジック、カスタムプロトコル、他 [プログラマブル電源] 0.5V～5V/-0.5V～-5Vの可変電源 補助電源使用時、最大800mA(1chあたり) [その他の機能] スペクトラムアナライザ、ネットワークアナライザ、インピーダンスアナライザ、プロトコルアナライザ、ボタン、スイッチ、LEDなどの仮想デジタルI/O、データロギング、電圧計、アプリ内スクリプティング LabVIEW、MATLABのサポート

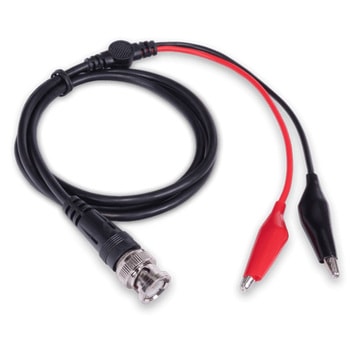

ワニ口クリップ終端のBNCコネクタケーブル 波形発生器と被試験回路を接続するBNCケーブルです。赤と黒のワニ口クリップで終端されており、中型コンポーネントに接続するのに最適です。BNCアダプタを使用してAnalog Discovery Studioに接続する場合などに使用できます。

この延長ケーブルを使用すると、12ピンPmodをホストボードから離して配置したり、6ピンPmodヘッダーが2つしかないシステムボードで12ピンPmodを使用したりができます。また、システムボードとプロトタイプボードへの接続を容易にするためのオスメス変換器も付属しています。 12ピンPmodをホストボードに接続する際の柔軟性を向上 標準100mil間隔の25milスクエアコネクタを使用

DescriptionThe Cmod， or Carrier Module， family of products is designed to offer quick， simple， and flexible integration of an FPGA into circuit design， prototyping， and learning/hobby projects.The Digilent Cmod S7 is a small， 48-pin DIP form factor board， populated with 36 pins， built around a Xilinx Spartan-7 FPGA that brings FPGA power and prototyping to a solderless breadboard.The board includes a Quad-SPI flash for programming， as well as a USB-JTAG programming circuit and USB-UART bridge. The Cmod S7 also features a clock source， Pmod port， and onboard I/O with LEDs and pushbuttons. There are 32 FPGA I/O signals， 2 FPGA analog input signals， an external power input rail， and ground that are routed to 100-mil-spaced through-hole pins， making the Cmod S7 compatible with solderless breadboards. This form factor makes the Cmod S7 a great option for flexible and affordable prototyping， or learning FPGA and digital logic circuits. At just .7 by 3.05， it can also be loaded in a standard socket and used in embedded systems.The Spartan-7 FPGA on the Cmod S7 fits performance into a small form-factor packaging. With the MicroBlaze Soft Processor Core from Xilinx， you can create embedded applications with a variety of peripherals， memory， and interfaces.If your design requires transceiver lines or more FPGA resources， we recommend the higher-performance Cmod A7， featuring an Artix-7 FPGA.Guides and demos are available to help users get started quickly with the Cmod S7. These can be found through the Support Materials tab.FeaturesXilinx Spartan-7 FPGA(XC7S25-1CSGA225C)〇3，650 slices containing four 6-input LUTs and 8 flip-flops〇1，620 Kbits of fast block RAM〇Three clock management tile， each with a phase-locked loop and mixed-mode clock manager〇80 DSP slices〇Internal clock speeds exceeding 450 MHz〇On-chip analog-to-digital converter(XADC)〇Programmable over JTAG and Quad-SPI FlashMemory〇4 MBQuad-SPI FlashPower〇Powered from USB or 5V external supply connected to DIP pin 24(micro USB cable NOT included)USB〇USB-JTAG programming circuitry〇USB-UART bridgePush-buttons and LEDs〇2 Buttons〇4 LEDs〇1 RGB LEDExpansion Connectors〇1 Pmod connector8 total FPGA I/O〇48-pin DIP form-factor headers36 populated pins■32 total FPGA I/O■2 Single-ended 0-3.3V analog inputs to XADCProduct Compliance：〇HTC：8473301180〇ECCN：EAR99What's IncludedCmod S7 ModuleCustom Digilent cardboard box with protective foam

K型熱電対で測定した温度をデジタルで出力するモジュールK型熱電対ワイヤ用に設計された冷接点熱電対-デジタル変換モジュールです。Maxim製のMAX31855を使用し、0.25℃の分解能で14ビットで測定した温度を出力します。

Analog Discoveryで音声を解析するためのアダプターAnalog Discoveryのオシロスコープ機能で音声信号を解析する際に使用するアダプターボードです。オシロスコープの入力に接続されるモノラルとモノラル/ステレオのジャックコネクタが1つずつ、その他の信号を通す2×15 MTEコネクタが1つ装備されています。

GNU Radioに対応したソフトウェア無線開発ボード 低コストでの実験用に設計 最大56MHzのリアルタイム帯域幅を提供するAD9361 RFIC直接変換トランシーバ 再プログラム可能なSpartan-6 FPGA 高速SuperSpeed USB 3.0 接続

ソフトウェア無線開発用のSYZYGY互換A/Dコンバータモジュール 広い入力帯域幅 アンダーサンプリングに対応(サンプルレートより高い周波数の信号をキャプチャ可能) オンボードの低ジッタークロック ジェネレータ 低ノイズ設計 GNU Radioに対応

Arty A7-100Tを搭載した汎用FPGA開発ボード XilinxのArtix-7 FPGAを搭載したすぐに使える開発プラットフォームです。MicroBlazeソフトウェアプロセッサコアを使用するために特別に設計されています。MicroBlazeを使用すると、さまざまな周辺機器、メモリ、インターフェースを備えた組み込みアプリケーションを作成できます。なお、WebPACKバージョンを含む開発ツールVivado Design Suite Editionを無料でダウンロードできます。また、Vitis Core開発キットやザイリンクスソフトウェア開発キットを活用して、FPGAの経験がなくてもMicroBlazeプロセッサの開発を始めることができます。Arduinoヘッダーと複数のPmodポートを備えています。 【搭載FPGA】Arty A7-100T(XC7A100TCSG324-1) 1Msps A/Dコンバータを内蔵 内部クロック速度：450MHz JTAGおよびQuad-SPIフラッシュでプログラム可能 ロジックセル：101440、ロジックスライス：15850、ビーチサンダル：126800、ブロックRAM：4860Kビット、クロック管理タイル：6、DSPスライス：240 【ボード仕様】 667MHz @ 16ビットバス付き256MB DDR3L 16MBクワッドSPIフラッシュ USB-JTAGプログラミング回路(microUSBケーブルは含まれていません) USBまたは7V～15Vの電源から給電 インターフェース：10/100Mbpsイーサネット、USB-UARTブリッジ ユーザーインターフェース：スイッチ×4、ボタン×4、リセットボタン、LED×4、RGB LED×4 拡張コネクタ：Pmodコネクタ×4、Arduino/chipKITシールドコネクタ

Analog Discovery 3専用の丈夫なジッパー付きソフトケース ケーブルやアクセサリーを収納できるメッシュポケットと、同梱した部品などでAnalog Discovery 3を傷つけないようにするフォームインサートが付属しています。 内部が保護フォームで覆われた耐久性のあるジッパー式ケース 取り外し可能なフォームインサート付き 追加収納用メッシュポケット

プロ向けに設計されたミックスドシグナルオシロスコープ USBでパソコンに接続して使用するミックスドシグナルオシロスコープ(MSO)です。アナログ入力とアナログ出力、デジタルI/Oを備え、最大125MS/sで動作するデジタル対応のオシロスコープです。複数のテストや機能を実行できるため、従来の計測器に置き換えることができます。ディープメモリバッファを備えてデジタル信号の受信ができるので、さまざまなデバイスからのデータを分析すると同時に、それらのシステムに電力を供給できます。 無償のWaveFormsソフトウェアを使用して、複雑なデータを表示およびキャプチャできます。さらに、スペクトル解析やネットワーク分析を実行し、大量のデータをすばやく取得することができます。WaveFormsはADP2230の大容量バッファメモリを活用して保存したデータをホストコンピュータにストリーミングすることができます。 帯域幅が50MHz以上の2つのアナログ入力 帯域幅が15MHzのアナログ出力 16チャンネルのデジタル入力/出力 サンプルレートは最大125MS/s 2つの電源出力 BNCコネクタとアルミケースを装備 パソコンとUSB 3.0の通信速度で接続 複数のデバイスを同期してチャンネル数を増やすことが可能 WaveForms、WaveForms SDK、LabVIEW、MATLABによるソフトウェアのサポート [追加機能] 調整可能なシステムクロック周波数と外部クロック 高速データストリーミングを実現するUSB 3.0サポート デュアルモードを含む、計測器とデバイス間のトリガーとクロストリガー アナログ出力の再キャプチャと、フィルタリングされたアナログ入力信号とフィルタリングされていないアナログ入力信号の両方の出力が可能 オプションの標準波形ジェネレータによる2つのプログラム可能な電源の制御 ネットワークおよびスペクトル分析専用の機器

プロ仕様のポータブル高分解能ミクストシグナルマルチ計測器 計測器：オシロスコープ、データロガー、パターンジェネレータ、スペクトラムアナライザ、波形発生器、電圧計、ロジックアナライザ、静的I/O、ネットワークアナライザ、プロトコルアナライザ、インピーダンスアナライザで使用 Linux環境でのテストシステム：Analog Discovery Proには、Linuxモードが導入されています。Linuxモードは、WaveForms SDKと組み合わせることで、あらゆる種類のテストや柔軟な操作性を提供します。 トリガモード：様々なトリガオプションを備えています。たとえば、デバイスの背面にある2つの専用外部トリガ入力を使用して、外部信号でイベントをトリガできます。 WaveFormsソフトウェア：USBやEthernetを介してWaveFormsと通信し、ミクストシグナルやミクストドメインの波形をキャプチャ、記録、分析、生成することができます。Mac、Windows、Linuxに対応しています。WaveForms SDKは、Digilentのテスト/計測機器を制御するカスタムアプリケーションの開発に使用できるソフトウェアライブラリとサンプルのセットです。プログラミング言語は、C、C++、C#、Visual Basic、Pythonなどがサポートされています。LabVIEWやMATLABでは、サードパーティのツールキットを利用できます。

Analog Discovery用の2×15延長MTEケーブル(メス) Analog Discovery用の2x15メス延長MTEケーブルを使用すると、1つの2×15ヘッダーから別の2×15ヘッダーにクイックコネクタを接続したり、コネクタの到達距離を延長したりができます。これは、Analog DiscoveryのBreadboard Breakoutに特に役立ちます。

USBとUARTを相互に接続できるモジュール FTDI製のFT232Rを使用したUSBからUARTへの相互変換モジュールです。PmodコネクタとmicroUSBコネクタ間でどちらの方向にも3Mbaud以上の転送速度でデータを送受信できます。microUSBコネクタからは3.3VレベルのUART信号を出力します。 microUSBコネクタを搭載 FTDIチップを介してシステムボードに電力を供給 UARTインターフェース付き6ピンPmodコネクタ Digilent Pmodインターフェース仕様タイプ4に準拠

32チャンネルロジックアナライザ：1.2～3.3V CMOS、8チャンネル@800MS/s、16チャンネル@400MS/s、32チャンネル@200MS/s 11種類のインタプリタを内蔵し、スクリプトによるカスタムインタプリタの作成も可能 バスアナライザ(SPI、I2C、UART、CAN、AVR)を搭載したプロトコルアナライザ 16チャネルパターンジェネレータ：1.2～3.3V CMOS、100MS/s 16チャネルの仮想デジタルI/O：ボタン、スイッチ、LEDなどを搭載し、ロジックトレーニングに最適 4チャネルのプログラマブル電源(1.2～3.3V/100mA)を搭載。ロジックアナライザの入力バッファとパターンジェネレータの入出力バッファに同一電圧を供給することで、被測定回路との論理レベルの互換性を維持します。 すべての入出力をプログラム可能。デジタルIOプルの選択が可能、ドライブ/スルー/プル/周波数を選択可能、ロジックレベルは1.2Vと3.3Vを選択可能。 ※注：200MS/s以上の速度で入力するには、専用の高速アダプター&ロジックプローブが必要になります。

DescriptionThe Digilent Pmod I2S2 features a Cirrus CS5343 Multi-Bit Audio A/DConverter and a Cirrus CS4344 Stereo D/AConverter， each connected to 3.5mm Audio Jacks. These circuits allow a system board to transmit and receive stereo audio signals via the I2S protocol. The Pmod I2S2 supports 24-bit resolution per channel at input sample rates up to 108KHz.FeaturesStereo 24-bit A/Dand D/Aconverters for I2S audio input and outputStandard 1/8"(3.5mm)stereo audio jacksOptional automatic serial clock generation for audio input12-pin Pmod Port with two I2S interfacesFollows the DigilentPmod Interface Specification 1.2Product Compliance：〇HTC：8473301180〇ECCN：EAR99What's IncludedPmod I2S2Custom anti-static Pmod packaging
