LAN通信によって制御可能な壁面取付けタイプ。多彩な表現が可能で視認性を高めます。

レール式端子台(TXシリーズ)のターミナルユニットをシャフトで組み立てた端子台です。 カバー、記名シールが付属しており、組み立てのわずらわしさがありません。 セルフアップ構造の使いやすい標準的な端子台です。幅広い容量ときめ細かいフレームをラインアップしています。 UL、CSA規格適合品です。また、EN/IEC規格適合品としてTUVの認証を受けたCEマーキング対応品です(一部除く)。 400Aフレームまでは、ULファクトリーワイヤリング&フィールドワイヤリング適合品です。

2段形端子台は、狭いスペースに制御回路用端子が多数必要な場合に最適です。 上段、下段の端子は、半極ずつ位置がずれているため、上下段のどちら側からでも配線することができます。 通常のセルフアップ端子のほか、ねじが上がって保持されるジャンプアップ端子も用意していますので、丸形圧着端子もねじを外すことなく接続でき、作業時間が大幅に短縮されます。

2系統のセンサをコントロールして、様々な報知機器などを制御します。

大音量98dBと奥行54mmのコンパクト設計。最大98dB(Typ.) 。1 の大音量を実現しながら、奥行きは従来品比約40%ダウン 。2 の54.0mmに抑えたコンパクトデザインです。制御盤や装置の省スペース化に貢献し、限られたスペースでも容易に設置が可能です。1 音色や使用環境により、音圧レベルは変化します。2 メーカー従来品比較。屋外使用も可能な高い防塵防水性能(IP65)。保護等級IP65に適合。水や粉塵の影響を受ける工場内や、屋外環境でも安心して使用できる高耐久設計で、設置環境を選びません。本製品単体の保護等級です。パネル埋込設置時の防水性能は、取付条件・施工状態(コーキング等)に依存します。設置・調整工数を削減する前面操作構造。特許取得(第5532333号)の前面ロック機構を採用。前面からのネジ操作だけで、パネルへの取付け・取外し、および音量調節が可能です。盤の背面側から作業する必要がなく、設置およびメンテナンス工数を大幅に低減します。多彩な32音を内蔵しビット入力で制御可能。アラーム音、メロディ、チャイムなど計32音を内蔵。8つの音色グループからDIPスイッチで選択でき、ビット入力により最大4音の使い分けが可能です。多様な報知ニーズに1台で対応します。収録音源はすべて著作権フリーを採用しております。従来機種に搭載されていたSDカードによる音源差し替え機能は、本製品には搭載しておりません。耐振性4.5Gで振動の大きい設置環境にも対応。DC12-24Vモデル(M1)において耐振性能4.5Gを確保。振動の大きい設備周辺にも設置が可能です。NPN/PNPモデルをラインアップ。入力仕様はNPNモデル・PNPモデルのいずれも標準仕様で対応しラインアップしています。接続機器の仕様に合わせて選択が可能です。AC100～240VモデルはNPN入力のみ。DC12-24VモデルはNPN・PNPをそれぞれラインアップ。

柔軟なI/O制御で設備をスマート化する、ネットワークとI/Oのインターフェースコンバータです。16点の入出力を切り替え可能な柔軟なI/O制御。16点のデジタル入出力を用途に応じて、入力・出力の切り替えが可能です。5パターンの切り替えに対応し、現場の機器構成に合わせた最適なセッティングが可能です。入出力切替ステータスLED。各接点が入力・出力どちらに設定されているかは、入出力インジケータLEDで確認できます。多様な条件に対応する入力監視機能。接点の入力回数や入力継続時間、複数入力の組み合わせを設定し、高度な監視が可能です。継続時間条件。5秒以上など時間に応じて出力を変更します。AND条件。1CHと3CHが入力されたとき等の組み合わせ条件で出力します。回数条件。10回以上など閾値を超えたときに出力します。異常をいち早く検知する充実した監視機能。SNMP監視。SNMPマネージャとして、ネットワーク対応機器からのSNMP TRAPを受けて、異常・障害の発生をいち早く管理者に知らせます。PING監視(死活監視)。最大24ノードの死活監視が可能です。ノードまでの回線異常や監視対象機器からの応答を得られない場合は、NBMが異常と判断し接点出力やメールを送信します。メール検知。検知条件に合致したメールを受信した際に接点出力やメール送信が可能です。OAuth 2.0認証やpassword認証にも対応しています。デジタル入力監視。デジタル出力を持つ機器の信号入力を最大16点まで監視します。また、入力条件に合わせた出力条件を設定できます。通信コマンド。HTTPS / HTTP。 コマンド例(ポート9をON、ポート10をOFF)。http://192.168.10.1/api/control?alert=10。 コマンド例(クリア動作を実行)。http://192.168.10.1/api/control?clear=1。クラウド。対応クラウド。AWS: AWS loT Core。Azure:Azure loT Hub / Azure loT Central。それぞれのクラウドに直接接続でき、クラウドサービスからデジタル出力を制御できます。SSH / RSH。汎用プロトコルであるSSH/RSHで簡単に制御が可能です。SSH。 コマンド例。(ポート9をON、ポート11をOFF)。ssh 192.168.10.1 -l patlite alert 19099999。RSH。 コマンド例(クリア動作を実行)。rsh 192.168.10.1 -l patlite clear。ソケット通信。パトライト独自のソケット通信コマンドであるPNS/PHNコマンドで制御が可能です。 コマンド例(クリア動作を実行)。58H，43H，43H，00H，00H，00H。確実な報知と連携を実現する多彩な通知機能。デジタル出力。最大16点のデジタル出力により、回転灯だけでなくCH数の多い音声合成報知器やLED文字表示ボードなども動作させることができます。メール送信。各種インシデントが発生したときに最大8件のメール送信が可能です。HTTP/HTTPS/ソケット送信。最大16ヵ所にHTTP/HTTPSコマンド、ソケットコマンドで信号灯や他製品との連携が可能です。運用を自動化するスケジューリング機能とリブート機能。あらかじめ設定した日時に基づいて監視し、指定された動作を実行するスケジューリング機能を搭載。決まった時間に接点や監視状態をメール送信することもできます。また、1日に1回自動的に再起動をかけるリブート機能を備え、安定的な運用を実現します。USB制御マルチカラー表示灯(NE-USBシリーズ)との連携。NE-USBシリーズと接続し、接点入力の変化により表示灯やブザーを制御可能です。タッチセンサ搭載のNE-WT-USBと接続すれば、タッチ操作で直接接点をクリアできます。屋外使用も可能なDC12-24V電源入力対応。防水ボックスに収納すれば屋外環境でも使用可能です。使用温度範囲は電源端子台入力時で-20～55℃の幅広い環境に対応します。使用温度範囲。-10～50℃(ACアダプタ使用時)。-20～55℃(DC12-24V電源入力時)になります。

産業用PC/PLCから直接LAN制御に対応。EtherNet/IPも加わり、光と音の報知をシンプル構成でスマート化。Before。産業用PC制御の装置で接点出力ボードを利用しているが、部品点数も増えることから在庫・納期管理などが煩雑化。After。HTTP(S)、Modbus/TCP、EtherNet/IPによる通信制御に対応。信号灯およびブザーをネットワーク経由で直接制御でき、接点出力ボードが不要に。Webブラウザでの設定にも対応し、装置設計・保守工数を大幅に削減します。LR5-LAN EtherNet/IP専用モデル。制御も情報もまとめて繋がる。FA現場のニーズに応えたEtherNet/IP対応信号灯。LR5-LAN。産業用PC/PLCから直接LAN制御。シンプル構成・簡単報知。EDS(Electronic Data Sheets)ファイル対応で簡単設定。設定定義が記載されているEDSファイルをPLCツールソフトに登録することで簡単な操作で開設することができ、プログラムの工数削減に繋がります。簡単なソフトウェア設計。- コマンド生成機能。WEBブラウザからLR5-LANにログインした後、設定画面上でLR5-LANを動作させたい項目を選ぶことで、コマンドを表示できます。動作コマンドを簡単に確認でき、取扱説明書を読み解く必要がないので、ソフト開発工数を削減できます。- サンプルソースコード。LR5-LANを動かすためのサンプルソースコードをWEB製品ページに掲載しています。Windows/Linuxで各種言語を用意しており、プロジェクトでの使用言語や得意な言語で簡単にお試しいただけます。- 充実した点滅プリセットパターン。7種類のLED制御のプリセットパターンを用意しています。コマンド制御だけで点滅動作ができるため、PLCでクロックパルスの設定の手間を減らせます。機械状態・上位システムの表示機能。産業用PC/PLCでの制御。産業用PC/PLCから直接コマンド制御が可能です。接点出力ボード自体や接点点数削減ができます。上位システムの報知。SCADAや生産管理システムなどの状態・アラート表示も汎用プロトコルで可能です。モニター上のアラートだけはなく、生産現場になじみのある信号灯で見える化することによって、即座に情報を把握し、見落とし防止につながります。ホスト機器接続確認機能。ホスト機器との接続を確認できます。ホストとの接続が途絶えた際にLEDユニットでお知らせすることで、ホスト間死活監視が可能になります。配線の省工数化。工数削減。DC24Vで電源供給、RJ-45コネクタLANケーブルで制御ができます。バラ線と比較し配線工数が削減できます。電気工事不要。オプションのPWS-ADをご利用いただくことでAC100Vコンセントからの電源供給が可能です。DC24Vのご用意が難しい場合でも工事不要で簡単に導入ができます。スタッカブル構造。既存の信号灯 LRシリーズと同じスタッカブル構造。色順・段数を変更したい場合も、工具無しで簡単に変更ができます。

RH(B)-A・RK(B)-A型シリーズ用ロータゴム

対応機種:LR4-PJ/QJ、LR5-PJ、LR6-PJ/QJ、SKHシリーズ※1、SF10シリーズ※1、SL10シリーズ※1(※1：ポールを取付の際は、ポール取付ブラケットSZP-101が必要となります。)。※お客様でポールをカットする場合、ポールカッターでの切断はできません。糸鋸、鋸盤、ジグゾー等を利用してください。※直取付仕様(LR4-WJ / LR5-WJ / LR6-WJ / LR7-WJ)からポール取付仕様に変更したい場合は、「アルミポール単品」と合わせて補修パーツの「ポール用ブラケット」をお買い求めください。

1「光」見えやすさ。インナーレンズを放射線状に配置した新設計の360°均一光レンズ(特許第6304575号)により、LEDの効率的かつ効果的な発光を実現しました。広い発光面積で明るく光ることで製造現場でより遠方からの報知に役立ちます。2「音」聞こえやすさ。業界初の円筒型無孔性(穴なし)ブザーを採用。ブザーを4音搭載し、取付位置を最上部にすることで360°どの方位からでも現場環境に合った聞きやすいアラームをお届けします。音色選択と減音する場合は、ディップスイッチで簡単に操作が可能です。3「使」つかいやすさ。LEDユニット間の接続方法を、スタッカブル構造(積み重ね方式)に新設計(特許第6525219号/特許第6304574号)することにより、追加ネジや工具レスで簡単に色組替えや増段・減段が可能になりました。4「強」耐環境性の強さ。凹凸形状を無くしたスムースサーフェースにより、ほこりや水、汚れの侵入を防ぎます。(IP保護等級65取得※ LJタイプのみIP54)。材質は衝撃に強いポリカーボネートを使用し、配線も断線を防ぐキャブタイヤケーブルを採用することで、より過酷な使用環境に耐えることができます。

点灯・点滅・フラッシュ・回転、多彩な発光パターン。積層信号灯でスタンダードな点灯、点滅に加え、トリプルフラッシュとモータレス回転に対応。 報知内容に応じて、最適な光り方を選択いただけます。IP66/69K対応、過酷な環境でも安心。積層信号灯で最高クラスの防水、防塵性を実現。屋外での使用はもちろん、食品工場などでも安心してご活用いただけます。保護等級記号。IP6X：耐じん形(じんあいの侵入を完全に防止する。)。IPX6：暴噴流(あらゆる方向からのノズルによる強力なジェット噴流水)に対して保護する。IP69K：80℃の湯を、指定の形状のノズルから80～100BARの水圧で、14～16リットル/分の水量を供試体に放水します。供試体とノズルの間隔は10～15cm、放水の方位は水方向に、0、30度、60度、90度で、各方位につき30秒ずつ供試体を水平面上で回転させながら実施し、水の侵入の無いことを確認します。ねじ固定対応ヘッドカバー・ブザーユニットをオプションでご用意。ユニット脱落防止のため、オプションにヘッドカバーとブザーユニットにねじ固定対応品をご用意。組立完成品で使用しているねじを使用可能なため、上部の交換のみで対応できます。標準色以外の発光色をご希望の際は、販売店へお問い合わせください。

タッチセンサ付タイプを選択可能。表示灯上部に静電容量式タッチセンサを内蔵。スイッチの代わりとして光っている表示灯に触れることで、上位へ信号を送れます。作業完了の入力や、管理者呼出などに直感的な操作で活用できます。IO-Link対応センサなどの異常をIO-Linkマスタを通じて本製品で報知。それにより、早期に現場の異常を把握し、復旧することが可能に。停止ロスを削減し、稼動率向上を実現します。用途に応じて7色から表示色を選択可能。「異常発生」や「作業中」など、イメージしやすい色を使用することで、より直感的に状況を判断、対応することが可能になります。IO-Linkに対応していないセンサなどを接続できる、デジタル/アナログ入力機能を搭載(XB仕様のみ)。表示灯がI/Oハブとして機能することで、現場で使用している機器を有効活用できます。センサが検知した値のしきい値に応じて表示灯の色を変化させながら、その情報をIO-Linkマスタへ送ることが可能です。M12コネクタでの接続により、電源供給と制御配線が1本で完結。複雑な配線や専門知識は不要です。IO-Linkマスタに接続された機器は、マスタ側で一括管理が可能。予備品のリストアップや保全業務に役立ちます。点灯、消灯が判別しやすいミルキーレンズグローブを採用。優しい光で報知します。

カラー：黄。グローブ：耐衝撃性、耐熱性に優れたポリカーボネート樹脂。長寿命・高視認性：新型LED光源+新開発フレネルレンズ使用で、全面が均一に発光。トリプルフラッシュにより、確実にはっきりと周囲へ報知します。フレネルレンズとは：全面が均一に発光するため、点滅報知に最適なレンズ。丸形マグネット採用で簡単に着脱して使用できます(車両走行時使用不可)。簡単交換構造：グローブ交換。グローブの固定ネジの着脱だけで簡単にグローブやグローブパッキンが交換できます。

全高を抑えた薄型新デザイン。全高を抑えた薄型設計で従来比最大96mmダウン。(HZF型 197mm ⇒ AZF型 約101mm)。軽量化。強度を保持しつつ計量化を実現!。従来比最大2.1kgダウンで車体への負担を軽減。(HZF-L型 5.6kg以下 ⇒ AZF型 3.5kg以下)。高い視認性。新設計の2種類のレンズを採用したLED点滅ユニットにより。薄型ながら最大限の発光面積を実現!

NEシリーズ用ポール取付ブラケット

過酷な環境で活躍する、タフな小型表示灯。タフな環境性能。振動に強い -耐震 110m/s? -耐衝撃 1，000m/s?。砂埃や水に強い。防塵と防水を高めた -IP69K 高温高圧洗浄に対応。※その他、EMC規格(電磁両立性)：ISO13766-1適合、環境試験：ISO16750準拠など、各種国際規格に対応。設置に場所を取らないコンパクトサイズ。薄型設計で設置にスペースをとらず、小型建機からフォークリフトへの取付に最適です。用途に応じた多彩なフラッシュパターン。・3色発光と、異なるフラッシュパターンの組合せで、直感的に判断可能。・フラッシュパターンの明確な差による情報報知で、発光色に頼らない色覚バリアフリーを実現。2種類の制御仕様。CAN通信仕様。1.建設機械との親和性が高い、SAE J1939プロトコルに対応しています。2.通信による制御で、13種類のフラッシュパターンや4段階の減光設定が可能です。3.表示ステータスによって製品の状態を監視でき、安全なシステム構築に貢献します。4.通信速度は「250kbps / 500kbps」に自動対応し、接続時の手間を軽減します。電圧印加制御仕様。1.従来の電圧印加による制御が可能な非通信タイプもご用意しています。2.赤・黄・緑それぞれに、状態表示に適した3種類のフラッシュパターンを設定できます。※フラッシュパターンは固定となり、表示ステータスの取得には対応しておりません。使用事例。騒音環境でも光による報知。装置パイロットランプ。かんたんマグネット取付も可能。オプション品(GL-001)のマグネットブラケットを使用することで、穴あけ加工などをおこなうことなく、設置することが可能です。レンタル機器への取付時に安心。※対応機種：GL7-M1N-T， GL7T-M1N-T， GL7-M1N-Y， GF7-48N-Y。※GL-001取付時は、耐振動性能45m/s2となります。

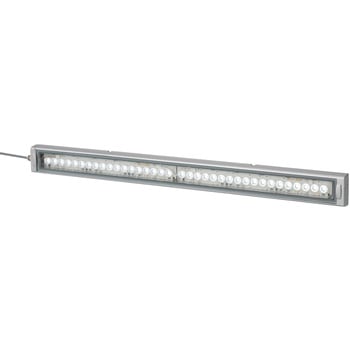

防塵・防水・耐油構造を備え、工作機械の内部照明に最適なLEDワークライト。IP66G/67G適合、またメーカー独自の耐油試験に合格し、切削くずやクーラントがかかる悪環境下でも抜群の明るさで照射します。【優れた配光特性】2種類のレンズ(標準レンズ、スポットレンズ)を採用。機械内部を広範囲に照射する標準レンズモデル、対象物を細部まで照射するスポットレンズモデルをお選びいただけます。演色性Ra80の自然な光で周囲、対象物を明るく照らします。【防水・防塵・耐油型 LED照明】IP66/67等級に油に対する保護等級という補助的な特性が設けられています。保護等級Gは、いかなる方向からの油滴・油まつも内部に侵入しないことを意味します。【工作機械のためのスポットライト】スポットレンズ、パンチルトブラケットを備えたスポットライトモデルを用意。照射対象物の細部までを明るく照らします。【使用事例】マシニングセンタ：視認性向上で加工状況の監視が容易に、放電加工機：クーラントや切削くずが飛散する悪環境に、切削加工機：細部まで明るく照らし作業性向上

CLA-02専用の背面取付ブラケット(ネジ)です。

回転灯 GF7 は、GL7 シリーズの耐振動・耐衝撃・IP69K に対応する堅牢設計を継承しつつ、LED 制御により周囲360°の擬似回転表示を実現したモデルです。単純な電圧印加方式を採用し、建設機器向けの 48V 定格に対応。発光色は黄色のみの展開で、簡易で確実な視覚警報を提供します。

Patliteの次世代シグナルタワー製品には、最先端のテクノロジーが導入されています。モジュール化によって現場での組み上げが可能で、厳しい条件でも使用できるよう幅広いオプションが取り揃えられています。レンズを新たにデザインし、モジュールの構造を向上させたことで、遠くからでも視認できる明るく均一な光が実現されています。(2000 mcd出力) 再設計されたサウンドモジュールは、完全密閉により防水と防塵が強化されていながら、大きな音を全方向に発します。(LR5 DC12C: 80、LR4及びLR5: 85、LR6: 88、LR7: 90 dB @ 1 m) モジュール化された「ツイストアンドロック」システムにより、LEDやサウンドのモジュールを簡単にカスタマイズ及び再構成できます。(現場で構成可能) 滑らかで均整のとれた形状と強化された本体構造により、過酷な環境でも性能を発揮します。 24 V dc及び100-240 V acのタイプを用意 オフホワイト及びシルバーのボディ色のタイプを用意 4つの取り付けオプション: 直接、L形ブラケット付きポール、円形ブラケット付きポール、折りたたみ式ブラケット付きポール(オフホワイトのみ)

Patlite シングルタワーライトですPatlite LED ライトユニットは、LR7 シリーズ用の LED ユニットです。ライトは、ハードウェアの再配線や再構成を行わなくても、シグナルタワーに追加したり、シグナルタワーから取り外したりできます。青色の LED があります。 モジュールユニットは、シグナルタワーから一度に 1 つずつ取り外す必要があります。モジュールユニットを TOP から GET に取り外すと、内部ハードウェアが損傷することがあります。特長と利点モジュール式の「ツイストアンドロック」シ

LED光源を使用したゴムマグネット取付タイプの表示灯です。プラグを車のアクセサリソケットに差し込むだけで点滅発光(トリプルフラッシュ)します。"楽楽"の操作性。プラグ搭載のPUSHスイッチによりプラグの抜き差し不要で、手元での「点灯⇔消灯」や「全光⇔減光」切替に対応。スイッチにはインジケータを搭載していますので、動作状態の確認も可能です。
