東芝製のステッピングモータドライバIC(TB67S102AFNG)の評価基板 TB67S102Aは、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧50V 、最大定格電流4.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 BiCD プロセスによるモノリシック IC バイポーラ型ステッピングモータを 1 チップにて駆動可能 PWM 定電流駆動 / 2 相、1-2 相、W1-2 相の励磁駆動に対応 低オン抵抗(上下和=0.49Ω(typ))の出力 MOSFET を内蔵 高効率定電流制御(Advanced Dynamic Mixed Decay)機能を採用 高耐圧+大電流 (絶対最大定格、動作保証条件を参照)を実現 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオン リセット(POR))を内蔵 内部回路動作用の VCC レギュレータを内蔵 モータのチョッピング周波数を外付部品にて調整可能 複数のパッケージラインアップを実現

東芝製のステッピングモータドライバIC(TB67S149FG)の評価基板 TB67S149は、PWMチョッパ型2相ユニポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V 、最大定格電流3.0Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 BiCD プロセスによるモノリシック IC 1 つのユニポーラステッピングモータを駆動可能。FG P-HSSOP28-0819-0.80-001 質量: 0.88 g (標準) ク T 検出抵抗レス定電流 PWM 駆動に対応 2 相，1-2 相(a)， 1-2 相(b)， W1-2 相， 2W1-2 相， 4W1-2 相， 8W1-2 相励磁駆動に対応 低オン抵抗 0.25 Ω (Typ.) の出力 MOSFET を内蔵 高耐圧/大電流(詳細は絶対最大定格および動作保証条件を参照してください。) スタンバイモード(省電力)を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を内蔵 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、低電圧検出(POR))を内蔵 内部回路制御用 VCC レギュレータを内蔵 固定オフ時間を外付部品により設定可能

東芝製のステッピングモータドライバIC(TC78S122FTG)の評価基板 TC78S122は、PWMチョッパ型2相バイポーラ駆動、CLK制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。 2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。 本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。 バイポーラ型ステッピングモータを1 チップで、駆動コントロール可能。 CD プロセスによる、モノリシックIC です 低On 抵抗Ron = 0.6 Ω を実現 ラージモードでは重ねあわせにより Ron =0.3 Ω として組み合わせ可能 検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。 内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。 100 kHz 以上での、高速チョッピングも可能です。

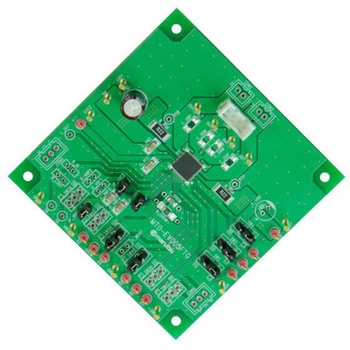

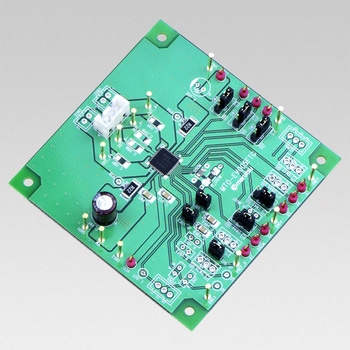

東芝製のステッピングモータドライバIC(TB67S269FTG)の評価基板 MTO-EV005FTG(TB67S269FTG)は、東芝製のクロック入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S269FTGは、PWMチョッパ型2相バイポーラ駆動、クロック入力制御方式のステッピングモータドライバです。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TC78S121FNG)の評価基板 TC78S121は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。 2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。 本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。 バイポーラ型ステッピングモータを1 チップで、駆動コントロール可能。 CD プロセスによる、モノリシックIC です 低On 抵抗Ron = 0.6 Ω を実現。ラージモードでは重ねあわせにより Ron = 0.3 Ω として組み合わせ可能 検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。 内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。100 kHz 以上での、高速チョッピングも可能です。

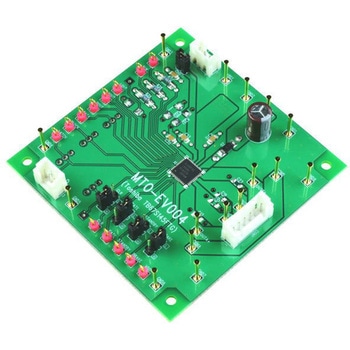

東芝製のステッピングモータドライバIC(TB67S141FTG)の評価基板 MTO-EV004FTG(TB67S141FTG)は、東芝製のステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S141FTGは、PWMチョッパ型2相ユニポーラ駆動で、PHASE制御方式のステッピングモータドライバです。出力耐圧84V、最大電流3.0Aが可能で、ユニポーラ型ステッピングモータを1チップで駆動できます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(0.25Ω)の出力MOSFETを内蔵 ブレーキモードを搭載 スタンバイモード(省電力)を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) 低電圧検出(POR)を内蔵 内部回路制御用VCCレギュレータを内蔵 固定オフ時間を外付け部品で設定可能

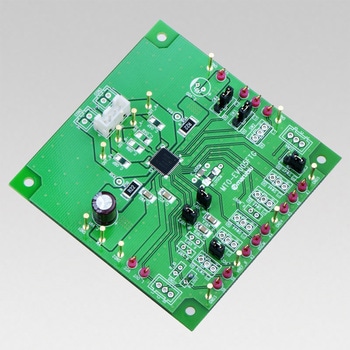

東芝製のステッピングモータドライバIC(TB67S261FTG)の評価基板 MTO-EV005FTG(TB67S261FTG)は、東芝製のフェーズ入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S261は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相の各励磁駆動を簡単に試すことができます。 低オン抵抗(上下和=0.8Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TB67H452FTG)の評価基板 TB67H452は、PWMチョッパ型2相バイポーラ駆動、CLK制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。 2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付きDCモータを制御することも可能です。 本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。 ブラシ付きDC モータを1 チップで、最大4 つ駆動コントロール可能 バイポーラ型ステッピングモータを1 チップで、最大2 つ駆動コントロール可能 CD プロセスによる、モノリシックIC です 低On 抵抗Ron = 0.6 Ω を実現 ラージモードでは重ねあわせにより Ron =0.3 Ω として組み合わせ可能 検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵 内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です 100 kHz 以上での、高速チョッピングも可能です

東芝製のステッピングモータドライバIC(TB62269FTAG)の評価基板 TB62269は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V 、最大定格電流1.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。 PWM 定電流駆動 CLK 入力制御 2 相、1-2 相、W1-2 相、2W1-2 相、4W1-2 相、8W1-2 相の励磁駆動が可能 BiCD プロセスによる出力段低オン抵抗 高耐圧 / 大電流 熱検出回路(TSD)、過電流検出回路(ISD)、パワーオンリセット回路(POR) 内部回路動作用VCC レギュレータ内蔵のため、VM 電源だけで動作可能 チョッピング周波数は外部抵抗、コンデンサで設定可能

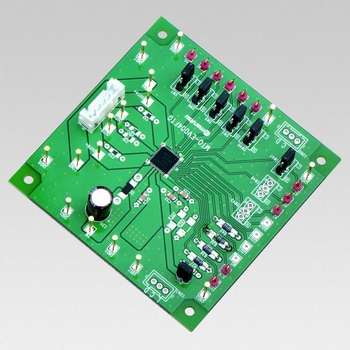

東芝製のステッピングモータドライバIC(TB67S103AFTG)の評価基板 MTO-EV005FTG(TB67S103AFTG)は、東芝製のシリアル入力方式バイポーラステッピングモータドライバICを搭載したモータ制御の評価ボードです。TB67S103AFTGは、PWMチョッパ型2相バイポーラ駆動、3線シリアルインターフェース方式とクロック入力制御方式を併用したステッピングモータドライバです。3線シリアルインターフェースでTB67S103Aの動作設定を、クロック入力制御でモータの回転制御を行います。また、ID設定を行うことで、同一シリアルバスで最大4個のTB67S103Aに対し個別の動作設定を行うことができます。本評価ボードを使用すると、PWM定電流駆動/2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動を簡単に試すことができます。 ID(2ビット)の設定が可能 低オン抵抗(上下和=0.49Ω)の出力MOSFETを内蔵 高効率定電流制御機能を採用 異常検出(TSD/ISD)フラグ出力機能を内蔵 過熱検出機能(TSD) 過電流検出機能(ISD) パワーオンリセット(POR)を内蔵 内部回路動作用のVCCレギュレータを内蔵 モータのチョッピング周波数を外付け部品で調整可能

東芝製のステッピングモータドライバIC(TC78S121FTG)の評価基板 TC78S121は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。 2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。 本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。 低On 抵抗Ron = 0.6 Ω を実現 ラージモードでは重ねあわせにより Ron = 0.3 Ω として組み合わせ可能 検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。 内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です。 チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。 100 kHz 以上での、高速チョッピングも可能です。

TB67S145FTGは、東芝デバイス&ストレージ社製のPWMチョッパ型2相ユニポーラ駆動、シリアル入力制御方式のステッピングモータードライバーです。レギュレータを内蔵しているため、VM単一電源でモーターを駆動できます。BiCDプロセスにより、出力耐圧が84V， 最大定格電流が3.0Aを実現しています。 本評価基板を使って、PWM定電流駆動による2相、1-2相の各励磁駆動を試すことができます。 モータ出力コネクタ：DF1BZ-6P-2.5DSA(ヒロセ電機)

東芝製のステッピングモータドライバIC(TB62261FTG)の評価基板 TB62261は、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧40V、最大定格電流1.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 低オン抵抗(上下和 = 0.8 Ω (typ.))の出力MOSFETを内蔵。 異常検出(TSD/ISD)フラグ出力機能を内蔵。 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵。 内部回路動作用のVCCレギュレータを内蔵。 モータのチョッピング周波数を外付け部品で調整可能。

東芝製のステッピングモータドライバIC(TB67S522FTAG)の評価基板 TB67S522は、PWMチョッパ型2相バイポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採し、出力耐圧40V 、最定格電流2.8Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 バイポーラ型ステッピングモータを駆動コントロール可能 PWM 定電流駆動 2 相、1-2 相、W1-2 相の励磁駆動が可能。BiCD プロセスによる出力段低オン抵抗 高耐圧 / 大電流 (Spec は絶対最大定格および動作範囲を参照してください。) 熱検出回路(TSD)、過電流検出回路(ISD)、VM 電源のパワーオンリセット回路を内蔵 内部回路動作用 VCC レギュレータ内蔵のため、VM 電源だけで動作可能 チョッピング周波数は外部抵抗とコンデンサで設定可能

東芝製のステッピングモータドライバIC(TC78S122FNG)の評価基板 TC78S122は、PWMチョッパ型2相バイポーラ駆動、CLK制御方式のデュアルステッピングモータドライバです。130nmアナログプロセスを採用し、出力耐圧40V、最大定格電流2.0Aを実現しています。 2つのステッピングモータドライバ部は、内蔵する4つのH-Bridge回路の組合せをモード切替回路で変えることで、最大4つのブラシ付DCモータを制御することも可能です。 本評価ボードではIC評価をするための部品を実装しており、すぐ試すことができます。 バイポーラ型ステッピングモータを1 チップで、駆動コントロール可能。 CD プロセスによる、モノリシックIC です 低On 抵抗Ron = 0.6 Ω を実現 ラージモードでは重ねあわせにより Ron =0.3 Ω として組み合わせ可能 検出回路として、過電流検出回路(ISD)、過熱検出回路(TSD)、VM 電源パワーオンリセット回路を内蔵。 内部回路用VCC レギュレータ内蔵のため、外部からのLOGIC 電源(5 V)が不要な単一電源対応です チョッピング周波数は外部コンデンサ、外部抵抗で設定可能です。 100 kHz 以上での、高速チョッピングも可能です。

東芝製のステッピングモータドライバIC(TB67S179FTG)の評価基板 TB67S179は、PWMチョッパ型2相ユニポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V 、最大定格電流1.5Aを実現しています。 本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。 逆電流防止機能を搭載 エラーフラグ出力(過電流/過熱検出機能動作時)機能を搭載 各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、低電圧検出(POR))を搭載 スタンバイ(省電力)機能を搭載 ブレーキ機能を搭載 低オン抵抗(0.5Ω (Typ.)) の出力MOSFETを内蔵 高耐圧/大電流(Specは絶対最大定格および動作保証条件を参照してください) 内部回路制御用VCCレギュレータを搭載 固定オフ時間を外付け部品により設定可能

ゼロプレッシャーソケットを使用したPICマイコンのアダプターキット このキットは、ICSP(In Circuit Serial Programming)対応のマイクロチップ社製のDIPパッケージのPICマイコンに、PICkit2/3を用いてプログラムの書き込みを行う際に利用できます。PICマイコンをこれから始めようとする方にも、手軽なプログラミングアダプタとしてお勧めします。 28ピンのゼロプレッシャーソケットを使用し、8ピン/14ピン/18 ピン/20ピン/28ピンのPICマイコンに対応します。それぞれのピン数のPICマイコンに合わせて、ICSP 信号線を組み直して使用します。信号線の組み直しは、決められたジャンパーソケットを差し替えるだけです。

DIP-MRES301Bは、村田製作所製のAMRセンサー(MRES301B)を搭載したDIP化モジュールです。DIP形状なので、ブレットボードなどですぐに回路実験を始めることができます。AMR(Anisotropic Magneto Resistive effect；異方向性磁気抵抗効果)は、磁場の強弱によって電気抵抗が変化する現象です。AMRセンサーは、AMRによる磁気抵抗素子を用いた磁気センサーで、モータの回転軸などに磁石を取り付け、これに近接させることで回転や変位を検出することができます。

SX8725Cを搭載したA/Dコンバータモジュール基板 MSX8725Cは、Semtech社製のSX8725Cを搭載したA/Dコンバータモジュール基板です。SX8725Cは内部にレベルシフト回路を内蔵しており、任意の電圧を中心にして高分解能のA/D変換が可能です。増幅回路を通すことなく、小電圧出力のセンサなどに接続できます。 2.54mmピッチの14ピンDIPで、サイズも20[W]x10[D] mmと小型なので、自作基板やブレッドホードでも利用しやすくなっています。 増幅率の設定やデータ通信は、I2C通信で行うことができます。そのため、マイコンプログラムの開発も容易に行うことができます。

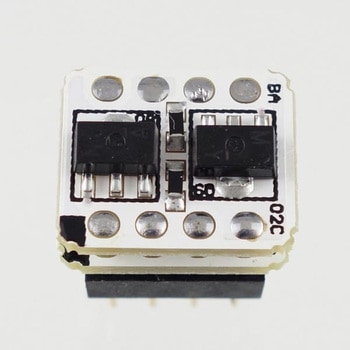

8ピンDIPタイプのオーディオ用ディスクリートオペアンプ TROP-006MFは、DIPタイプのシングルオペアンプとピン互換性を持たせたFET入力のディスクリートオペアンプです。トランジスタ技術誌に発表されたディスクリートオペアンプTROP-001を改良したものです。改良点は2つで、1つは差動入力段のFET化、もう1つは出力段に新回路を採用したことです。使用したFETの2SK3320は、ノイズ特性や量産バラつきなどが保証されています。その他、回路定数を見直すことによって幅広い動作電源電圧を確保し、過大入力時の応答特性などを改善しています。出力電流は±500mAで、TROP-001から引き継いだ低負荷ドライブ能力は、ローインピーダンスヘッドホンを低歪率で直接ドライブできます。

赤・緑・青三色のLED を点灯させて色を合成し、全ての色を再現する実験キットです。 それぞれのLEDに対応させたツマミを調整して、自由に色を合成してみましょう。 基板上にLED、電流制限抵抗、輝度調整用の可変抵抗(ボリューム)を取り付けて、各LED の輝度を個別に調整できます。 それぞれのLED に電源用のスイッチを取り付けて、個別にON-OFF が可能。 LEDがむき出しのままですと、光が拡散してしまい色の合成がうまくいきません。 完成イメージで紹介しているフィルターの他、 フィルターを工夫して色の合成に挑戦してみてください。

出力15V/1Aの絶縁フライバックコンバータの電源回路基板 サンケン電気製のSTR6A161HVDを採用したユニバーサル入力で出力が15V/1Aの絶縁フライバックコンバータの電源回路基板です。STR6A161HVDは、パワーMOSFETを内蔵した電流モード型PWM制御ICです。また、RCDスナバ用ダイオードにSARS05を、ICの電源供給用の高速整流ダイオードにSJPXF2を、2次側整流用ショットキーダイオードにSJPE-T15を採用しています。

「ディスクリート外部発振回路でUSB-DACに潜むクロック・ジッタを改善する!」 【MHPA-PCM2750U-KIT】の高音質化用オプションモジュールです。

このキットは、日清紡マイクロデバイス製 NJL7502L光センサーを使用した簡易照度計製作キットです。 NJL7502は、人の明るさの感じ方に近く明るさによって内部の抵抗が変化する新しい半導体素子です。 このキットは、そうした原理を利用してメーターに流れる電流の強さを読み取って明るさを調べます。 学校の中や、家の中、そして屋外の光の強さを計って比べてみてください。驚きと発見があると思います。

ラズパイマガジン2018年6月号の付録基板用の部品セット 音声で家電製品をコントロールできるリモコン基板VoiceCAPが、ラズパイマガジン2018年6月号の付録として添付されています。本商品は、この基板用の部品セットです。セットの内容は、オーディオ用A/DコンバータPCM1808、レギュレータNJM2866とLP3985IM5、赤外線受光モジュールCHQ0038A、オペアンプNJM2746E、バッファ74HCU04などのICと、LED、抵抗、コンデンサ、40ピンソケットなどです。 小さな表面実装部品がたくさん含まれており、はんだ付けの上級者向けです。はんだごてのほかに、ピンセットやはんだ吸い取り線などをご用意ください。なお、VoiceCAPの詳しい組み立て方と使い方は、「ラズパイマガジン2018年6月号」でご確認ください。

ラズパイマガジン2018年6月号の付録基板の完成品 音声で家電製品をコントロールできるリモコン基板VoiceCAPが、ラズパイマガジン2018年6月号の付録として添付されています。本商品は、この基板の完成品です。完成したVoiceCAPは、Raspberry Piと組み合わせて使用し、「テレビをつけて」といった音声による操作で、家電製品を自在に操作することができます。VoiceCAPは、赤外線受信モジュールを使って家電のリモコンの赤外線信号を記憶し、記憶した信号を赤外線LEDで送信して家電を制御します。AIスピーカーのようにクラウドサービスは利用していないので、ネットワークに接続しなくても使用することができます。 VoiceCAP基板はRaspberry Pi Zeroシリーズと同サイズの超小型基板ですが、Raspberry Pi 1 B+/2/3、Pi Zero、Pi Zero W/WH(Pi 3 B+での動作は未検証)で使用することができます。

電気泳動槽に接続する電源装置 9Vのアルカリ角形電池を5個直列(DC45V)にして使用するDNA電気泳動電源です。オプションで合計7個まで拡張することができます。6個の場合はDC54V、7個の場合はDC63Vになります。 DNAやタンパク質などの高分子の物質は、形状や分子量などによって液体中の移動速度が異なるため分離することができます。DNAは負の電荷を持っているので、陽極はDNAを入れた側と反対側にするようにします。陽極から泡が出ているのを確認できれば、電流が流れています。電池は約3時間程度保持できますが、正確な時間はゲルやチャンバー(資料を入れる器)などの材質で変わってきます。チャンバーが小さいほど泳動速度が速くなります。泳動中は、バッファ(緩衝液)に触れないように注意する必要があります。

デジタルポテンショメータAD5220の評価ボード アナログデバイセズ社のデジタルポテンショメータAD5220を搭載した評価用ボードです。AD5220は、デジタル的に制御する1チャンネル128ポジションの可変抵抗デバイスです。A端子とB端子間の固定抵抗が10kΩ、50kΩ、100kΩの3タイプがあり、いずれも公称温度係数は80ppm/℃、消費電力が最大40μAです。用途は、携帯型計測器や試験装置において、電子的に調整が可能なプッシュボタンなどです。 本ボードには、10kΩのAD5220BRMZ10を使用しています。可変抵抗値は、スライドスイッチで上昇/下降を設定し、ポジション数をSW1のタクトスイッチを押すことで設定します。スライドスイッチによる切り替えには、低電圧SPDT(単極双投)スイッチのADG752を採用しています。T型スイッチで構成され、オンの状態では良好な周波数応答を維持し、オフの状態では優れたアイソレーションを実現します。本ボードにより、AD5220とADG752が連携したデジタルポテンショメータの評価ができます。ボードサイズは40mm×65mm(突起部がある場合は除く)です。

MRX-8564は、エプソントヨコム製のRX-8564LCを搭載したリアルタイム・クロック・モジュールです。 周波数精度調整済みの32.768kHz水晶振動子を内蔵しており、外付け部品なしで月差1分相当の時計機能を実現できます。 インターフェースはI2Cで、マイコン等と容易に組み合わせることができます。 基板形状は扱いやすい8ピンDIPなので、ユニバーサル基板やブレッド・ボード、各種機器への組み込みも容易です。 周波数精度調整済みの32.768kHz水晶振動子を内蔵しており、外付け部品なしで月差1分相当の時計機能を実現できます。 13[W]×11[D]mmの超小型サイズです。同梱の連結ソケットを実装することで、8ピンDIP-ICのように使用できます。 インターフェースはI2Cバス規格準拠で、バス・クロック周波数は400kHz(max)、インターフェース電源電圧は1.8～5.5V対応です。 アラーム機能、タイマ機能、クロック出力(32.768kHz、1024Hz、32Hz、1Hz選択可)など多彩な機能を備えています。 計時(バックアップ)電圧は1.0Vから、バックアップ時消費電流は275nA(typ)(@3.0V)で、コイン電池などによる長期のバックアップ動作が可能です。 I2Cバス(SDA/SCL)のプルアップ抵抗や、割り込み/アラーム表示用のLEDをオンボードで搭載しています。これらの接続/切断は、ジャンパ設定で選択できます。

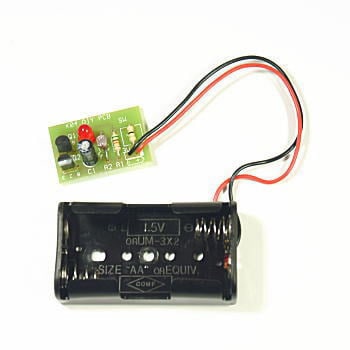

2石のトランジスタと光センサーなどを使用し、周囲の明るさに反応して赤色発光ダイオードが光り出します。辺りが一定の暗さになると自動的に点滅を始めます。また、明るくなると消えます。

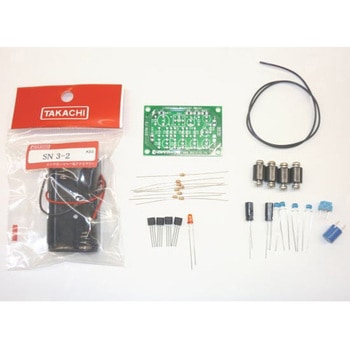

3個のロジックICと非安定化マルチバイブレータ回路を用いてサイコロの役割をする電子回路キットです。サイコロの目状に配置されたLEDが、ボタンを押すたびに電子音を伴って再度サイコロの目を表示します。

16桁2行LCDモジュールによって、情報表示機能を追加できます。 U2にDuemilanove328Pや学研Japaninoを搭載できます。 U1にArduino各種シールドが搭載できます。 IC4にオーディオアンプ回路を搭載できます。 IC2に三端子レギュレータを搭載して、CN9からの外部給電を可能にします。 LED4個、タクトスイッチ4個によって、4系統の状態表示灯、4系統の入力キーが利用できるようになります。 CN2、CN3、CN5、CN6などより、AVRのI/Oポート、電源ラインなどが、利用できるようになります。

Maruduino基板には、Arduino Duemilanove1枚、シールド基板1枚、Xbee基板1枚が搭載できるパターンが設けられています。また、I/O回路として16x2LCDモジュールx1、タクトスイッチx4、LEDx4、アナログアンプ出力x1などを搭載可能なパターンも設けられています。それぞれのI/O回路とArduinoとは、付属のブレッドボードを介して自在に結線することが可能です。Arduino、I/O回路が一枚の基板に搭載されていますので、実験が途中になってもそのまま保管でき、場所を移動しての続きの学習にも便利です。 拡張機能として、ブレッドボードを取り外して、16個の7セグメントLED、24個のタクトスイッチを搭載でき壁掛けカレンダークロックや、電子鍵盤楽器の製作も行なえます。どうか、このMaruduino基板を活用して、あなたのスケッチを夢膨らませてみてください。

リアルタイムクロック機能が追加できます。時計・カレンダー機能・自動うるう年補正機能・アラーム機能などが利用できます。 IC8に32.768kHzの水晶振動子を内蔵したI2C-BUSインタフェース方式の専用ICモジュールMRX8564を搭載できます。 ※そのほかの情報に関しては、回路図を参考して、ご利用ください。

トランジスタ技術2011年4月号増刊「2枚入り!組み合わせ自在!超小型ARMマイコン基板」に付属のMARY-MB基板用のコネクタ・セットです。 2枚の基板用のピン・ソケット、ピン・ヘッダのほか、MARY-MB基板連結ケーブル(YC-111-025)も2本同梱しています。 本セットを使うことで、MARY-MB間のアレイ接続や、各種拡張基板の搭載が可能になります。

本基板には、16桁2行の英数カナ文字の表示機能、バッテリーバックアップ付カレンダー内蔵リアルタイムクロック、タッチ式スライダ・スイッチ、地磁気センサー+3軸加速度センサー、MicroSDカードスロット、圧電スピーカを搭載しており、それらを生かしたマイコン学習を行う事が可能です。さらにMARYシリーズ拡張基板を搭載できる、TypeB拡張基板やZigbeeによる通信機能や、モータ駆動などを実験できるTypeC基板を拡張することが可能です。

こちらはMARY拡張基板を接続するための基板です。 フォトインターラプタおよびエンコーダプレート付のモーターにより、回転を検出しつつPWM制御技術を用いて、モーターの回転速度を自在にコントロールする技法を実験できます。 オンボードのモータを外して、基板外に2個のモーターの接続ができるコネクタを装備しています。 I2Cインターフェースで接続された STマイクロ製 3軸ジャイロセンサーを搭載しています。 外部から無線操作の実験が行えるように Xbee ソケットを備えています。 シリーズ基板(MAPLE-mini基板キット TypeA、MAPLE-mini基板キット TypeB)を連結するコネクタを装備しています。 この基板は、はんだ付けをして組立が必要です。

ラズパイマガジン2019年10月号の付録「AnalogCAP」プリント基板用の部品セットです。AnalogCAPは、Raspberry Piの弱点であるアナログ入力を実現するための拡張ボードです。Raspberry Piと接続して使用しますが、ソフトウェアのインストールと設定が必要です。詳しい使い方は、ラズパイマガジン2019年10月号で解説されていますので、そちらをご覧ください。

2チャンネルの入力を4チャンネルずつに変換する回路基板 電源を複数の回路基板に分配したり、信号源を分配するときに使用できる変換基板です。複数の回路基板への電源供給や信号テストなどに活用できます。1つの入力を4つに分配する回路を2組搭載しています。コネクタには、電線をワンタッチで固定でき、繰り返しの着脱やメンテナンスが容易なターミナルブロックを採用しています。
