3ページ目: 大阪ジャッキ製作所のすべての商品
高圧バルブ 方向制御弁。接続形式：ガスケット取付形
最高使用圧力(MPa)72
接続形式ガスケット
背圧(MPa)パイロット許容：0.5
最低パイロット圧力(MPa)(最高使用圧力時)5
高圧バルブ 方向制御弁。接続形式：ネジ接続形
仕様●面積比 小パイロット：1対21●面積比 大パイロット：1対2.3
呼び径12
最大流量(L/min)80
最高使用圧力(MPa)72
定格流量(L/min)40
接続形式Rc1/2
クラッキング圧力(MPa)0.05
背圧(MPa)パイロット許容：0.5
最低パイロット圧力(MPa)(最高使用圧力時)5
1個
￥139,800
税込￥153,780
3日以内出荷
チェックバルブの一種で逆流防止に使用しますが、パイロット圧力により逆流させることもできます。切換時のショック防止用にはデコンプレッション形の(OPDV)を使用します。接続形式：ネジ接続形。高圧バルブ 方向制御弁
電磁弁用接続プレート。切換弁を積層弁に取付ける時の接続プレートとして使用します。
流量制御弁(油の流量を制御するバルブです。)
最大流量(L/min)10
最高使用圧力(MPa)200
定格流量(L/min)5
接続形式M22×1.5
クラッキング圧力(MPa)0.1
1個
￥72,980
税込￥80,278
3日以内出荷
油圧回路中の流れを一方向に規制し逆流を防ぐために使用します。管接続形式：ガスケット取付形。高圧バルブ 方向制御弁
最高使用圧力(MPa)72
接続形式G(ガスケット)
油圧回路中の流れを一方向に規制し逆流を防ぐために使用します。管接続形式：ネジ接続形。高圧バルブ 方向制御弁
最高使用圧力(MPa)72
高圧バルブ 流量制御弁です。
形式スロットルバルブ
最高使用圧力(MPa)72
高圧バルブ 流量制御弁です。
形式スロットルチェックバルブ
最高使用圧力(MPa)72
接続形式ガスケット取付形
OSV-6A、B以外のストップバルブはハンドル回転数を小さくするバランススピンドルを採用していますので、高圧時においてでも軽く開閉ができます。高圧バルブ 流量制御弁
流量制御弁(油の流量を制御するバルブです。)
最大流量(L/min)10
最高使用圧力(MPa)200
定格流量(L/min)5
接続形式M22×1.5
1個
￥31,980
税込￥35,178
3日以内出荷

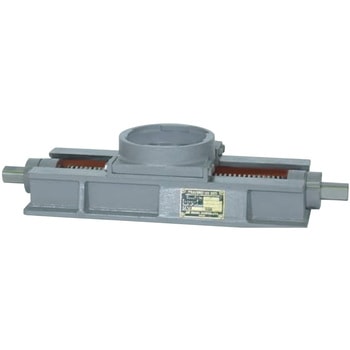

送り台はジャッキに荷重をかけたままで横移動させる時に使用します。送りねじに直接負荷が影響しない構造になっておりますので横移動がスムーズにできます。
ジャッキの設置基盤が弱い場合や不安定な場合、ジャッキの安定をよくするために使用します。安全台はジャーナルジャッキ(JJ)が取り付けられるよう、はめ込みの構造になっています。
特長ジャッキの設置基盤が弱い場合や不安定な場合、ジャッキの安定をよくするために使用します。安全台はジャーナルジャッキ(JJ)が取り付けられるよう、はめ込みの構造になっています。ジャッキの設置地盤が弱い場合にはぜひ安全台をご使用下さい。ただし、100トンジャーナルジャッキ、アルミニウムジャッキ(AJ)、爪付ジャーナルジャッキ(NJ)には使用できません。
質量(kg)約9.5
容量300kN(30tf)
ベース長(mm)300
ベース厚さ(mm)18
ベース幅(mm)220
1個
￥31,980
税込￥35,178
3日以内出荷
圧力計の向きは銅パッキンの枚数で調整してください。
最高使用圧力(MPa)72
折りたたみ式になっているので持運びに便利です。接地幅が縮小してあるため、通行障害は少なくなります。
用途電線やケーブル線の巻取りに使用するドラムの専用ジャッキです。2台1組で使用します。
仕様●調整伸(mm)：-●適用ドラム径：Φ550～Φ1050●揚力(tf)：2
ストローク(mm)280
高さ(mm)フックまで：252
全高(mm)635
揚力(kN)20
ベース寸法(mm)L×W：680×250
1個
￥68,980
税込￥75,878
3日以内出荷
電線やケーブル線の巻取りに使用するドラムの専用ジャッキです。2台1組で使用します。
仕様●調整伸(mm)：200●適用ドラム径：Φ1800～Φ2600●揚力(tf)：6
ストローク(mm)450
揚力(kN)60
ベース寸法(mm)L×W：700×400
最低高さ(mm)850
1個
￥119,800
税込￥131,780
3日以内出荷
爪部はグリップアームの両端に設け、片側はワークに直接装着できる形状とし、他端はボルトを介して引き抜ける構造になっていますので、いろいろな用途にご利用いただけます。ジャッキのロッド先端にアタッチメントを取付けることもできます。サドルはネジ込みタイプです。ボルトに反力がとれます。
用途プーリー、ギヤ、カップリング等の抜き作業にご使用ください。
推奨ポンプTWA-0.7・NEX-2・GH-1/2
0.6MPaのエアー源を利用して、超高圧72MPaの油圧が得られます。電源のない場所や防爆条件の場所などに使用できます。複動タイプ用。手動切換弁、圧力調整弁付
ポート径Rc3/8
馬力1
給気圧力(MPa)エアー源：0.6
単動S(スプリング戻り)タイプ。ピストンロッドはメッキ付きです。各部所に特殊鋼を使った、軽量、コンパクトタイプです。高圧精密成形プレス・原子力関係・造船・工業用ダイヤモンドの製造をはじめ、超高液圧利用に最適です。許容横荷重は揚力の1/50です。
ポートネジmM22×1.5
付属カップラBZ-4J
適合ポンプ手動：TWAZ-0.7、電動：VZ2・VZ5
単動S(スプリング戻り)タイプ。ピストンロッドはメッキ付きです。各部所に特殊鋼を使った、軽量、コンパクトタイプです。高圧精密成形プレス・原子力関係・造船・工業用ダイヤモンドの製造をはじめ、超高液圧利用に最適です。許容横荷重は揚力の1/50です。※Z150S5は取手付
仕様揚力(tf)：150
ストローク(mm)50
揚力(kN)1500
受圧面積(cm2)78.54
所要油量(mL)約393
最低高さ(mm)230
寸法g(mm)38
ロッド径(Φmm)84
シリンダ外径(Φmm)160
シリンダ内径d(Φmm)100
ポートまでの高さL(mm)54
ポートネジmM22×1.5
付属カップラBZ-4J
適合ポンプ手動：TWAZ-0.7、電動：VZ2・VZ5
ヘッド径o(Φmm)105
1個
￥249,800
税込￥274,780
3日以内出荷
単動S(スプリング戻り)タイプ。ピストンロッドはメッキ付きです。各部所に特殊鋼を使った、軽量、コンパクトタイプです。高圧精密成形プレス・原子力関係・造船・工業用ダイヤモンドの製造をはじめ、超高液圧利用に最適です。許容横荷重は揚力の1/50です。※Z100S20は吊環付
仕様揚力(tf)：100
ストローク(mm)200
揚力(kN)1000
受圧面積(cm2)50.27
所要油量(mL)約1000
最低高さ(mm)420
寸法g(mm)35
ロッド径(Φmm)66
シリンダ外径(Φmm)130
シリンダ内径d(Φmm)80
ポートまでの高さL(mm)45
ポートネジmM22×1.5
付属カップラBZ-4J
適合ポンプ手動：TWAZ-1.3、電動：VZ2・VZ5
ヘッド径o(Φmm)85
シリンダ外径D2(Φmm)137
1個
￥229,800
税込￥252,780
3日以内出荷
単動タイプ G(自重戻り)タイプ。複数台を円状に連結することで、船舶の推進用プロペラの圧入、抜き取りに使用できます。ピストンロッドを戻すには外力が必要です。プロペラの着脱に使用できます。ピストンロッドの飛出し防止用ストッパーはありません。天・地逆で持ち運ぶ場合はピストンロッドの抜け落ちにご注意ください。朱線を超えジャッキを伸ばすと危険です。シールが破損し、油が飛び出し重量物が落下します。
ストローク(mm)10
寸法g(mm)1
ポートネジmM22×1.5
付属カップラBZ-4J
推奨ポンプTWAZ-0.7
引張専用のジャッキです。最大長さから油圧によって縮みます。戻しはスプリング力により伸びます。単動S(スプリング戻り)タイプ
仕様引力kN(tf)：50(5)
ストローク(mm)150
受圧面積(cm2)7.36
所要油量(mL)110
推奨ポンプTWA-0.3、TWA-0.7
1個
￥47,980
税込￥52,778
3日以内出荷
高さを可能な限り低く抑えました。単動G(自重戻り)タイプ
適合ポンプ手動：TWA-0.3、TWA-0.7、電動：NEX-2
オイルタンク・ハンドルソケット・スタンドなどの非圧部はアルミニウム材を使用しています。超軽量で防錆効果もあります。単動タイプ用
仕様●操作吐出量(mL/1回)高圧：2●操作吐出量(mL/1回)低圧：11
吐出圧力(MPa)72(高圧)、1(低圧)
ポート径Rc3/8
