みんなのラボのすべての商品

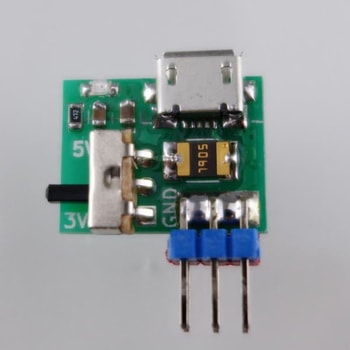

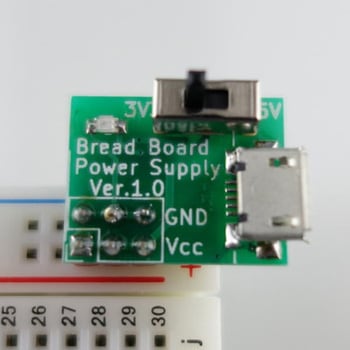

ブレッドボードに電源を供給するモジュール MR-BBPOWER-Aは、ブレッドボードを使った電子工作において、手軽に電源を供給できるモジュールです。microUSBケーブルとUSB電源(充電器)を接続して、5Vまたは3.3Vの電源を供給することができます。microUSBケーブルをブレッドボードに対して縦(垂直)方向から接続します。 ※microUSBケーブルとUSB電源は付属していません。 5V(USB電源の電圧に依存)と3.3Vをスイッチで切り替えられます。 電源保護のためリセッタブルヒューズ(保持電流500mA、遮断電流1A)を搭載しています。リセッタブルヒューズは、電流値が下がると自動復帰します。

ブレッドボードに電源を供給するモジュール MR-BBPOWER-Bは、ブレッドボードを使った電子工作において、手軽に電源を供給できるモジュールです。microUSBケーブルとUSB電源(充電器)を接続して、5Vまたは3.3Vの電源を供給することができます。microUSBケーブルをブレッドボードに対して横(水平)方向から接続します。 ※microUSBケーブルとUSB電源は付属していません。 5V(USB電源の電圧に依存)と3.3Vをスイッチで切り替えられます。 電源保護のためリセッタブルヒューズ(保持電流500mA、遮断電流1A)を搭載しています。リセッタブルヒューズは、電流値が下がると自動復帰します。

パソコンを使ってGROVEデバイス等の制御が簡単にできるUSBメモリサイズのコントローラーです! ArduinoやRaspberryPiのようなワンボードマイコンを介して制御するGROVEデバイスを、本品を使用することでパソコン上のアプリケーションから直接制御することができます。 Microchip社のインターフェースICであるMCP2221Aを使って、手軽に実験ができます。 パソコンからはHIDデバイスとして認識され、C#やPythonを使って直接GROVEデバイス制御できます。 USBメモリサイズなので場所も取らずコンパクトに実験ができます。GROVEコネクタ1個を搭載しており、GPIOまたはI2C制御のGROVEデバイス1個を接続することができます。 ブレッドボードへ接続するケーブルを添付していますので、ブレッドボード上でブレークアウト基板等の接続も可能です。 内部でGPIO-0/1にはLEDが接続されていますのでLチカの実験もすぐに出来ます。 USBコネクタ搭載のWindowsパソコン(Windows7， 10にて動作確認済み) 搭載インターフェース：GPIO-2/3(デジタルIn/Out、アナログIn/Out)またはI2C(マスター)の切り替え ブレッドボード等への接続ケーブルが付属 ジャンパーワイヤー、ブレッドボード(適宜) 本品に対応したGROVEデバイス(特殊プロトコルを使用するGROVEデバイスは除く) 1. Digital In/Outデバイス 2. Analog Inデバイス 3. I2Cデバイス

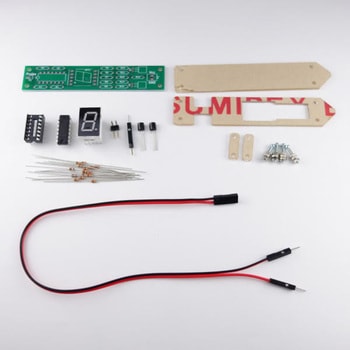

簡易型ロジックテスタの組み立てキット ロジックテスタは、電子回路の電圧の状態をH(High)とL(Low)で表示できる測定器です。 MR-LOGIC-TESTERは、簡易型ロジックテスタの組み立てキットと解説書をセットにしたもので、ロジックテスタの製作を通して電子回路の仕組みを学習することができます。 持ちやすい形状のアクリル製カバー付きです。

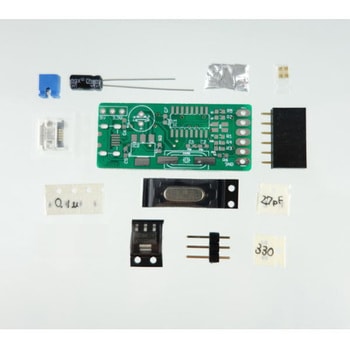

自作用キーボードの実験基板 HOLTEK社のHT82K629A(WIndows用キーエンコーダーIC)を使用したキーボードの実験をするための組み立てキットです。基板に部品をはんだ付けして完成させる必要があります。キーに相当するスイッチを本ボードに接続することにより、任意のキーコードをパソコンに送信することができます。 このキーボード実験基板はパソコンに付属する一般的なキーボード(フルキーボード)を作るのには向いていません。少数のキーを組み合わせてショートカット用キーボードを作ったり、キーボード以外のデバイス(例えばフットスイッチやリレーなど)からの入力をパソコン側へ仲介する実験ができます。キーマトリクスに対応したピンソケットがすべて引き出されていますので、ジャンプワイヤーでブレッドボードに接続することも簡単にできます。 本品は組立キット(解説書付き)です。ハンダゴテ・糸ハンダ・ニッパなどの工具はお客様にて準備願います。パソコンと接続する際はUSBケーブル(A-Bタイプ)が必要です。

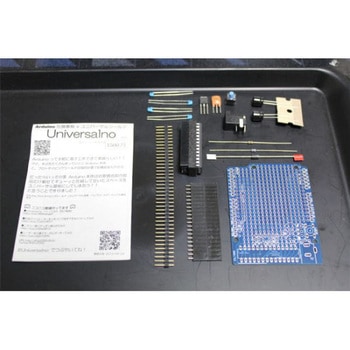

Arduinoの機能を圧縮して、空いたところをユニバーサル基板にしたキットで組み立てが必要です。Arduino UNOとして使用できます。

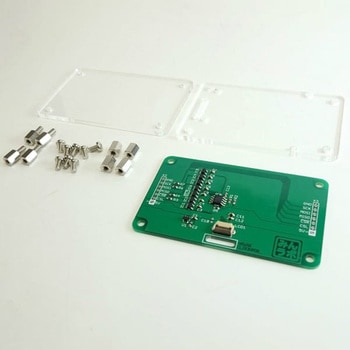

「メモリ液晶」(シャープ製 LS027B4DH01)を搭載できる基板です。 「メモリ液晶」本体は同梱されていません。 別途こちらよりご購入ください。 バッファメモリ用のSRAM(256Kbit)が搭載されています。 400 x 240の高解像度液晶をmbedやArduinoなどの マイコンボード からコントロールできます。 コントロールには2本の汎用I/OポートとSPIバス(3本)を使います。 アクリルケースとネジはセットに入っています。

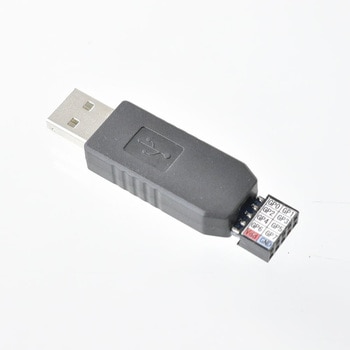

MCP2200のUSBドングル USBドングルの形状にして、Microchip社製のMCP2200を使いやすくしました。MCP2200は、UARTインターフェースをUSBに変換するUSB-UARTシリアルコンバーターです。MCP2200には、256バイトのEEPROM、8つの汎用入出力ピンがあります。本ドングルにより、8ポート(8ビット)のデジタルGPIOが使えるようになります。 ライブラリや解説書などの詳しい情報はこちらをご参照ください。PythonとC#での活用例を説明しています。

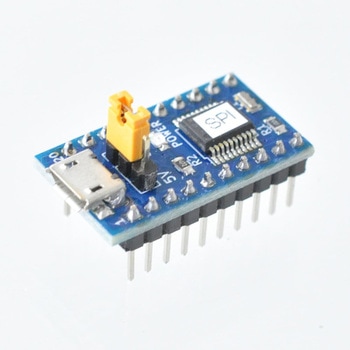

MCP2210のブレークアウトボード Microchip社製のMCP2210を使いやすくしたブレークアウトボードです。MCP2210は、SPIインターフェースをUSBに変換するUSB-to-SPIマスターコンバーターです。MCP2210には、256バイトのEEPROM、9つの汎用入出力ピンがあります。本ボードにより、SPI(マスター)とデジタルGPIOが使えるようになります。

MCP2200のブレークアウトボード Microchip社製のMCP2200を使いやすくしたブレークアウトボードです。MCP2200は、UARTインターフェースをUSBに変換するUSB-UARTシリアルコンバーターです。MCP2200には、256バイトのEEPROM、8つの汎用入出力ピンがあります。本ボードにより、8ポート(8ビット)のデジタルGPIOとUARTが使えるようになります。 ライブラリや解説書などの詳しい情報はこちらをご参照ください。PythonとC#での活用例を説明しています。

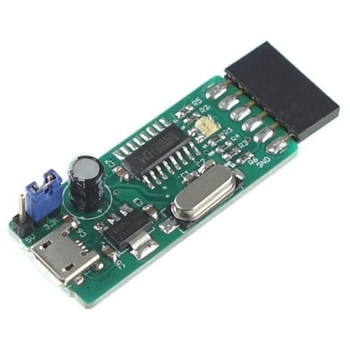

多くの電流を必要とするWi-Fiモジュールなどの書き込みやデバッグのための電流を、多く取り出せるハイパワーUSB‐シリアル変換基板です。 3.3Vの3端子レギュレータ1117を搭載しているので800mAという大電流を供給することができ、ジャンパーピンにより電源電圧をハイパワー3.3VとUSB直結の5Vを選択することができます。 また、このUSBシリアル変換ではArduino Pro Miniなどの書き込み時に必要なDTR， CTS端子を標準で用意しています。 背面の切り替えジャンパーによって、ESP8266やESP32モジュールの書き込み時に、自動リセットができるよう、CTS端子をRTS端子に切り替えることも可能です。

ArduinoやWROOM-02 ESPシリーズなどに使える書き込み機 多くの電流を必要とするWi-Fiモジュールなどの書き込みやデバッグのための電流を、多く取り出せるハイパワーUSB‐シリアル変換基板です。 3.3Vの3端子レギュレータ1117を搭載しているので800mAという大電流を供給することができ、ジャンパーピンにより電源電圧をハイパワー3.3VとUSB直結の5Vを選択することができます。 また、このUSBシリアル変換ではArduino Pro Miniなどの書き込み時に必要なDTR， CTS端子を標準で用意しています。 背面の切り替えジャンパーによって、ESP8266やESP32モジュールの書き込み時に、自動リセットができるよう、CTS端子をRTS端子に切り替えることも可能です。

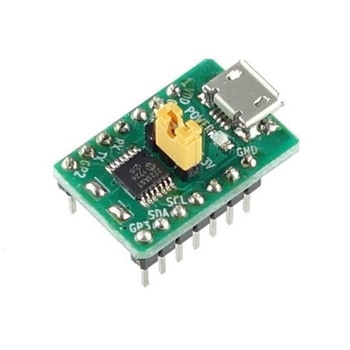

パソコンを使ってGROVEデバイス等の制御が簡単にできるボードです! ArduinoやRaspberryPiのようなワンボードマイコンを介して制御するGROVEデバイスを、本品を使用することでパソコン上のアプリケーションから直接制御することができます。 Microchip社のインターフェースICであるMCP2221Aを使って、手軽にブレッドボード上で実験ができます。 パソコンからはHIDデバイスとして認識され、C#やPythonを使って直接GROVEデバイス制御できます。 ブレッドボードで実験することに特化した最小形状となっています。サイズは約15×30mmでブレッドボード上でも邪魔になりません。ブレッドボード用の電源としても使用可能です。 変換ケーブル(下記参照)を別途用意することでブレッドボードからGROVEデバイスの接続もできます。 [事前準備としてご用意いただくもの] microUSBケーブル(通信用)で接続すれば認識され(Windows7/10で動作確認済み) USBコネクタ搭載のWindowsパソコン(Windows7，10にて動作確認済み) GROVEデバイスを接続する場合は変換ケーブル(別売)等を御用意下さい 搭載インターフェース：GPIO×4(デジタルIn/Out、アナログIn/Out)、I2C(マスター)、UART(Tx/Rx) ジャンパーワイヤー、ブレッドボード(適宜) 本品に対応したGROVEデバイス(特殊プロトコルを使用するGROVEデバイスは除く) 1．Digital In/Outデバイス 2．Analog Inデバイス 3．I2Cデバイス 4．UARTデバイス

パソコンを使ってGROVEデバイス等の制御が簡単にできるボードです! ArduinoやRaspberryPiのようなワンボードマイコンを介して制御するGROVEデバイスを、本品を使用することでパソコン上のアプリケーションから直接制御することができます。 Microchip社のインターフェースICであるMCP2221Aを使って、手軽に実験ができます。 本品はパソコンからはHIDデバイスとして認識され、C#やPythonを使って直接GROVEデバイス制御できます。 GROVEコネクタを多数搭載しているので、複数のGROVEデバイスを接続可能です。信号をピンソケットから取り出せるので、ブレッドボードへの接続も可能です。 ジャンパピンによりGPIOの接続割り当てやI2Cプルアップ設定が可能です。 【事前準備としてご用意いただくもの】 microUSBケーブル ※「通信対応」のみ。「充電のみ」では動作しません。 USBコネクタ搭載のWindowsパソコン(Windows7， 10にて動作確認済み) ジャンパーワイヤー、ブレッドボード(適宜) 搭載インターフェース：GPIOX4コネクタ(デジタルIn/Out、アナログIn/Out)、I2C(マスター)X3コネクタ、UART(Tx/Rx) 本品に対応したGROVEデバイス(特殊プロトコルを使用するGROVEデバイスは除く) 1. Digital In/Outデバイス 2. Analog Inデバイス 3. I2Cデバイス 4. UARTデバイス

キャラクタLCDを信号線3本だけで表示可能とする変換基板とLCDのセットです。 信号線は5Vでも3.3VでもOK!※液晶表示には5Vが必要です SPIやI2C用商品と違って、好きなI/Oに接続できます。 例：Arduinoの場合D0～D13，A0～A5の好きな所3箇所から選べます。 Arduinoとmbedでライブラリが公開されています。※Arduino用ライブラリはLiquidCrystalの初期化部分のみ変更すればprint部分などはそのままで使えます! 信号線が少ないため、デバック表示時などには特に威力を発揮します! こちらは基板と部品のキット品です(ハンダ付けが必要です)。

キャラクタLCDを信号線3本だけで表示可能とする変換基板とLCDのセットです。 信号線は5Vでも3.3VでもOK!※液晶表示には5Vが必要です SPIやI2C用商品と違って、好きなI/Oに接続できます。 例：Arduinoの場合D0～D13，A0～A5の好きな所3箇所から選べます。 Arduinoとmbedでライブラリが公開されています。※Arduino用ライブラリはLiquidCrystalの初期化部分のみ変更すればprint部分などはそのままで使えます! 信号線が少ないため、デバック表示時などには特に威力を発揮します!

キャラクタLCDを信号線3本だけで表示可能とする変換基板とLCDのセットです。 信号線は5Vでも3.3VでもOK!※液晶表示には5Vが必要です SPIやI2C用商品と違って、好きなI/Oに接続できます。 例：Arduinoの場合D0～D13，A0～A5の好きな所3箇所から選べます。 Arduinoとmbedでライブラリが公開されています。※Arduino用ライブラリはLiquidCrystalの初期化部分のみ変更すればprint部分などはそのままで使えます! 信号線が少ないため、デバック表示時などには特に威力を発揮します!

キャラクタLCDを信号線3本だけで表示可能とする変換基板とLCDのセットです。 信号線は5Vでも3.3VでもOK!※液晶表示には5Vが必要です SPIやI2C用商品と違って、好きなI/Oに接続できます。 例：Arduinoの場合D0～D13，A0～A5の好きな所3箇所から選べます。 Arduinoとmbedでライブラリが公開されています。※Arduino用ライブラリはLiquidCrystalの初期化部分のみ変更すればprint部分などはそのままで使えます! 信号線が少ないため、デバック表示時などには特に威力を発揮します!

キャラクタLCDを信号線3本だけで表示可能とする変換基板とLCDのセットです。 信号線は5Vでも3.3VでもOK!※液晶表示には5Vが必要です SPIやI2C用商品と違って、好きなI/Oに接続できます。 例：Arduinoの場合D0～D13，A0～A5の好きな所3箇所から選べます。 Arduinoとmbedでライブラリが公開されています。※Arduino用ライブラリはLiquidCrystalの初期化部分のみ変更すればprint部分などはそのままで使えます! 信号線が少ないため、デバック表示時などには特に威力を発揮します! こちらは基板と部品のキット品です(ハンダ付けが必要です)。

14セグメント8桁LED表示器(キット)ちょっとレトロな感じのSPIを使ったシリアル転送で表示ができる14セグメント8桁の表示器です。Arduinoやmbedのライブラリが用意されているので、アルファベットや記号を簡単に表示することができます。シリアルIN、シリアルOUTがあるため、複数台のカスケード接続も可能です。Arduinoとmbedのライブラリはこちらを参照してください。本商品は、面実装部品も含んだ組み立てキットです。面実装部品を実装済みの半完成品も用意されています。

14セグメント8桁LED表示器(キット)ちょっとレトロな感じのSPIを使ったシリアル転送で表示ができる14セグメント8桁の表示器です。Arduinoやmbedのライブラリが用意されているので、アルファベットや記号を簡単に表示することができます。シリアルIN、シリアルO
