Intel FPGA用のコンフィギュレーションデータ書き込みツール Terasic社のUSB Blasterは、Intel FPGA社のUSBダウンロードケーブル(旧USB Blaster)と互換性があります。Terasic社が設計/製造したDE2ボードでも同じ回路が使用されています。USBダウンロードケーブルは、パソコンのUSBポートをプリント回路基板上に実装されたFPGAに接続して使用し、パソコンからコンフィギュレーションデータをFPGAに接続された標準の10ピンヘッダに送信します。USBダウンロードケーブルを使用すると、プロトタイプ作成中にコンフィギュレーションデータをシステムに繰り返しダウンロードしたり、製造中にシステムにデータをプログラムしたりすることができます。

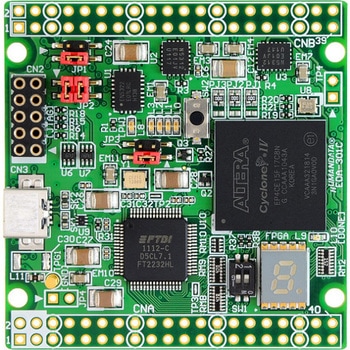

EDA-301は専用ダウンロードケーブルが不要なUSB-FPGAボードです。 専用ソフト BBC[EDA-301] により、FPGAのコンフィギュレーション、コンフィギュレーションROMへの書込みが可能です。専用ダウンロードケーブルは必要ありません。 Altera社の開発環境なしで、コンフィギュレーションが行えますので、検査治具・教育用途などに便利にご利用いただけます。 Altera社 CycloneIV E FPGA EP4CE15F17C8N 搭載 USB経由でFPGAコンフィギュレーション：専用コンフィギュレーションソフトで簡単操作。EPCSメモリへのダウンロードも可能。JTAG経由でもコンフィギュレーション可能 (専用ダウンロードケーブルが必要です) USBユーザ通信ポート：FT2232Hによりサポートされる豊富な通信モード。SYNC FIFOモード対応。 コンフィギュレーションROMを搭載(Altera：EPCS16SI8N、16Mbit、100，000回以上の書き換え可能) オンボードクロック搭載：50MHz、外部供給可能 コンフィギュレーション用リセット回路搭載 押しボタンスイッチ 1個 ディップスイッチ 1回路 汎用LED 4個 7セグメントLED表示器 1個 USBラインのESDおよびサージ保護 CNBのI/O電源(VIO(B))を別途供給可能：オンボード2.5V電源利用可能(要改造) 6層基板採用
