「20ω」の検索結果

標準ツェナー電圧 = 18V1チップ当たりのエレメント数 = 1最大パワー消費 = 1 Wパッケージタイプ = DO-41ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 14mA最大ツェナーインピーダンス = 20Ω最大逆漏れ電流 = 5μA寸法 = 2.72 (Dia.) x 5.2mm動作温度 Min = -65 ℃ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 10V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 電圧レギュレータツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 5mA最大ツェナーインピーダンス = 20Ω最大逆漏れ電流 = 200nA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Max = +200 ℃mV/℃ツェナーダイオード500 mW、BZX79Cシリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 11V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = SOD-123ツェナータイプ = 電圧レギュレータツェナー電圧許容性 = 5%ピン数 = 3テスト電流 = 5mA最大ツェナーインピーダンス = 20Ω最大逆漏れ電流 = 100nA寸法 = 2.84 x 1.8 x 1.25mm動作温度 Min = -65 ℃ツェナーダイオード500 mW、MM5ZxxxT1G / SZMM5ZxxxT1Gシリーズ、ON Semiconductor. 表面実装ケース: SOD-523

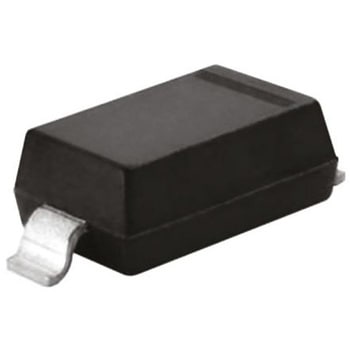

標準ツェナー電圧 = 2.5V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = SOD-123ツェナータイプ = 電圧レギュレータツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 30Ω最大逆漏れ電流 = 100μA寸法 = 2.69 x 1.6 x 1.12mm動作温度 Max = +150 ℃ツェナーダイオード500 mW、MMSZ52xxxT1G / SZMMSZ52xxxT1Gシリーズ、ON Semiconductor. 表面実装ケース: SOD-123

標準ツェナー電圧 = 12V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = SOD-123ツェナータイプ = 電圧レギュレータツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 30Ω最大逆漏れ電流 = 1μA寸法 = 2.69 x 1.6 x 1.12mm動作温度 Max = +150 ℃ツェナーダイオード500 mW、MMSZ52xxxT1G / SZMMSZ52xxxT1Gシリーズ、ON Semiconductor. 表面実装ケース: SOD-123

チャンネルタイプ = N最大連続ドレイン電流 = 11.5 A最大ドレイン-ソース間電圧 = 60 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 3最大ドレイン-ソース間抵抗 = 20 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 1V最大パワー消費 = 69 Wトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -20 V， +20 V幅 = 6.22mm動作温度 Min = -55 ℃mmPowerTrenchR NチャンネルMOSFET、10 → 19.9 A、Fairchild Semiconductor

チャンネルタイプ = P最大連続ドレイン電流 = 8.8 A最大ドレイン-ソース間電圧 = 30 Vパッケージタイプ = SOIC実装タイプ = 表面実装ピン数 = 8最大ドレイン-ソース間抵抗 = 20 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 1V最大パワー消費 = 2500 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -25 V， +25 V長さ = 5mm動作温度 Min = -55 ℃mm自動車用PチャンネルMOSFET、Fairchild Semiconductor. Fairchild Semiconductorは、品質、安全性、信頼性の基準を徹底的に遵守することで、自動車市場における複雑な課題を解決するソリューションを提供しています。

標準ツェナー電圧 = 3.9V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 23Ω最大逆漏れ電流 = 10μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Max = +200 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 3.3V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 28Ω最大逆漏れ電流 = 25μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Min = -65 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 6.8V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 5Ω最大逆漏れ電流 = 3μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Max = +200 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 5.1V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 17Ω最大逆漏れ電流 = 5μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Min = -65 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 5.1V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 2%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 17Ω最大逆漏れ電流 = 5μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Max = +200 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 4.3V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 22Ω最大逆漏れ電流 = 5μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Min = -65 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 12V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 30Ω最大逆漏れ電流 = 1μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Min = -65 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 10V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 17Ω最大逆漏れ電流 = 3μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Min = -65 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 8.2V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 8Ω最大逆漏れ電流 = 3μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Min = -65 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 4.7V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 19Ω最大逆漏れ電流 = 2μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Min = -65 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 4.7V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = SOD-123ツェナータイプ = 電圧レギュレータツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 19Ω最大逆漏れ電流 = 5μA寸法 = 2.69 x 1.6 x 1.12mm動作温度 Max = +150 ℃ツェナーダイオード500 mW、MMSZ52xxxT1G / SZMMSZ52xxxT1Gシリーズ、ON Semiconductor. 表面実装ケース: SOD-123

ダイオード構成 = シングルV実装タイプ = スルーホール最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 10 Ω @ 20 mA， 600 Ω @ 0.25 mA最大逆漏れ電流 = 3μA寸法 = 1.91 (Dia.) x 4.56mm標準電圧温度係数 = 0.06%/℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 13V1チップ当たりのエレメント数 = 1最大パワー消費 = 1 Wパッケージタイプ = DO-41ツェナータイプ = 電圧レギュレータツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 10Ω最大逆漏れ電流 = 500nA寸法 = 2.72 (Dia.) x 5.2mm動作温度 Min = -65 ℃ツェナーダイオード1 W、BZX85Cシリーズ、Fairchild Semiconductor. ON Semiconductor BZX85 シリーズは、優れた動作特性と厳密な制限を備えた 1 W ゼネアダイオードシリーズです。酸化シリコン不動態化ジャンクションの優れた機能を反映しています。これらのダイオードは、シール構造のガラスパッケージを使用したアキシャルリード型で、一般的なあらゆる環境条件で保護を提供します。. 特長. - ツェナー電圧範囲： 3.3 → 85 V - クラス 3 の ESD 定格 - DO-41 ( DO-204AL )パッケージ - ダブルスラグタイプ構造

標準ツェナー電圧 = 12V1チップ当たりのエレメント数 = 1最大パワー消費 = 1 Wパッケージタイプ = DO-41ツェナータイプ = 電圧レギュレータツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 9Ω最大逆漏れ電流 = 500nA寸法 = 2.72 (Dia.) x 5.2mm動作温度 Max = +200 ℃ツェナーダイオード1 W、BZX85Cシリーズ、Fairchild Semiconductor. ON Semiconductor BZX85 シリーズは、優れた動作特性と厳密な制限を備えた 1 W ゼネアダイオードシリーズです。酸化シリコン不動態化ジャンクションの優れた機能を反映しています。これらのダイオードは、シール構造のガラスパッケージを使用したアキシャルリード型で、一般的なあらゆる環境条件で保護を提供します。. 特長. - ツェナー電圧範囲： 3.3 → 85 V - クラス 3 の ESD 定格 - DO-41 ( DO-204AL )パッケージ - ダブルスラグタイプ構造

標準ツェナー電圧 = 12V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 30 Ω @ 20 mA， 600 Ω @ 0.25 mA最大逆漏れ電流 = 1μA寸法 = 1.91 (Dia.) x 4.56mm標準電圧温度係数 = 0.07%/℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

チャンネルタイプ = N最大連続ドレイン電流 = 2 A最大ドレイン-ソース間電圧 = 20 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 3最大ドレイン-ソース間抵抗 = 70 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.4V最大パワー消費 = 500 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -8 V， +8 V幅 = 1.4mm高さ = 0.94mmFairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A

チャンネルタイプ = N最大連続ドレイン電流 = 1.7 A最大ドレイン-ソース間電圧 = 20 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 3最大ドレイン-ソース間抵抗 = 70 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.4V最大パワー消費 = 500 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -8 V， +8 V幅 = 1.4mm高さ = 0.94mmFairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A

チャンネルタイプ = N最大連続ドレイン電流 = 3 A最大ドレイン-ソース間電圧 = 20 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 3最大ドレイン-ソース間抵抗 = 35 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.4V最大パワー消費 = 500 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -8 V， +8 V幅 = 1.4mm動作温度 Min = -55 ℃mmFairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A

チャンネルタイプ = N最大連続ドレイン電流 = 3.5 A最大ドレイン-ソース間電圧 = 60 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 8最大ドレイン-ソース間抵抗 = 100 mΩチャンネルモード = エンハンスメント型最大パワー消費 = 2 Wトランジスタ構成 = 絶縁型最大ゲート-ソース間電圧 = -20 V， +20 V幅 = 4mm動作温度 Min = -55 ℃mmFairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A

チャンネルタイプ = P最大連続ドレイン電流 = 13.5 A最大ドレイン-ソース間電圧 = 20 Vパッケージタイプ = SOIC実装タイプ = 表面実装ピン数 = 8最大ドレイン-ソース間抵抗 = 9 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.4V最大パワー消費 = 2500 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -8 V， +8 V長さ = 5mm動作温度 Min = -55 ℃mm自動車用PチャンネルMOSFET、Fairchild Semiconductor. Fairchild Semiconductorは、品質、安全性、信頼性の基準を徹底的に遵守することで、自動車市場における複雑な課題を解決するソリューションを提供しています。

チャンネルタイプ = N最大連続ドレイン電流 = 1.3 A最大ドレイン-ソース間電圧 = 20 Vパッケージタイプ = SOT-23実装タイプ = 表面実装ピン数 = 3最大ドレイン-ソース間抵抗 = 160 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.5V最大パワー消費 = 500 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = +8 V幅 = 1.4mm高さ = 0.94mmFairchild Semiconductor 強化モードNチャンネルMOSFET. 強化モードフィールド効果トランジスタ(FET)は、Fairchild独自の高セル密度DMOS技術を使用して製造されています。この高密度プロセスは、オンステート抵抗を最小限に抑え、頑丈で信頼性の高い性能と高速スイッチングを実現するように設計されています。

チャンネルタイプ = N最大連続ドレイン電流 = 5 A最大ドレイン-ソース間電圧 = 20 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 6最大ドレイン-ソース間抵抗 = 114 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.4V最大パワー消費 = 1.4 Wトランジスタ構成 = 絶縁型最大ゲート-ソース間電圧 = -8 V， +8 V長さ = 2mm高さ = 0.75mmPowerTrenchRデュアルNチャンネルMOSFET、Fairchild Semiconductor. Semis PowerTrench R MOSFET は、システム効率と電力密度を高めた、最適化された電源スイッチです。ゲート電荷量が小さく、逆回復が小さい、ソフトな逆回復ボディダイオードを組み合わせているため、 AC / DC 電源の同期整流の高速スイッチングに役立ちます。 PowerTrenchR MOSFETのソフトボディダイオードの性能により、スナバー回路が不要になります。又は電圧定格の高いMOSFETを置き換えることができます。

チャンネルタイプ = N最大連続ドレイン電流 = 6.5 A最大ドレイン-ソース間電圧 = 20 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 8最大ドレイン-ソース間抵抗 = 30 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.6V最大パワー消費 = 2000 mWトランジスタ構成 = 絶縁型最大ゲート-ソース間電圧 = -10 V， +10 V幅 = 4mm動作温度 Min = -55 ℃mmPowerTrenchRデュアルNチャンネルMOSFET、Fairchild Semiconductor. Semis PowerTrench R MOSFET は、システム効率と電力密度を高めた、最適化された電源スイッチです。ゲート電荷量が小さく、逆回復が小さい、ソフトな逆回復ボディダイオードを組み合わせているため、 AC / DC 電源の同期整流の高速スイッチングに役立ちます。 PowerTrenchR MOSFETのソフトボディダイオードの性能により、スナバー回路が不要になります。又は電圧定格の高いMOSFETを置き換えることができます。

チャンネルタイプ = P最大連続ドレイン電流 = 3.5 A最大ドレイン-ソース間電圧 = 20 Vパッケージタイプ = SOIC実装タイプ = 表面実装ピン数 = 8最大ドレイン-ソース間抵抗 = 130 mΩチャンネルモード = エンハンスメント型最大パワー消費 = 2.5 Wトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -8 V， +8 V幅 = 4mm動作温度 Min = -55 ℃mm拡張モード P チャンネル MOSFET 、 ON Semiconductor. ON Semiconductor の P チャンネル MOSFET 製品は、 ON Semiconductor 独自の高セル密度 DMOS テクノロジーを使用して製造されています。この非常に高密度のプロセスは、オン状態の抵抗を最小限に抑えて、高速スイッチング向けに頑丈で信頼性の高い性能を発揮するように設計されています。. 特長と利点:. 電圧制御の P チャネル小信号スイッチ 高密度セル設計 高い飽和電流 優れたスイッチング 耐久性と信頼性に優れたパフォーマンス DMOS テクノロジー. 用途:. 負荷スイッチング DC/DC コンバータ バッテリー保護 電源管理制御 DC モータ制御

チャンネルタイプ N最大連続ドレイン電流 6.2 A最大ドレイン-ソース間電圧 250 Vシリーズ UniFET実装タイプ 表面実装ピン数 3最大ドレイン-ソース間抵抗 570 Ωチャンネルモード エンハンスメント型最低ゲートしきい値電圧 3V最大パワー消費 56 Wトランジスタ構成 シングル最大ゲート-ソース間電圧 -20 V， +20 V幅 6.22mm動作温度 Min -55 ℃mmUniFET NチャンネルMOSFET、Fairchild Semiconductor. UniFET MOSFETは、Fairchild Semiconductor製の高電圧MOSFETファミリです。 この製品は、平面MOSFETの間に最小のオン状態抵抗を搭載しており、優れたスイッチング性能と高いアバランシェエネルギー強度も提供しています。 さらに、内部ゲート ソースESDダイオードにより、UniFET-II MOSFETは2000 HBMを超えるサージストレスに耐えることができます。 UniFET MOSFETは、力率補正(PFC)、フラットパネルディスプレイ(FPD) TV電源、ATX (Advanced Technology eXtended)、電子ランプバラストなどの電力変換の用途に最適です。

チャンネルタイプ = P最大連続ドレイン電流 = 1.9 A最大ドレイン-ソース間電圧 = 20 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 6最大ドレイン-ソース間抵抗 = 270 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.4V最大パワー消費 = 960 mWトランジスタ構成 = 絶縁型最大ゲート-ソース間電圧 = -8 V， +8 V幅 = 1.7mm動作温度 Min = -55 ℃mmFairchild Semiconductor PowerTrenchR NチャンネルMOSFET 最大9.9 A. PowerTrenchR MOSFETは、最適化されたスイッチングを行いシステム効率と電力密度を向上させます。これらの製品は、低ゲート電荷(Qg)、低逆回復電荷(Qrr)、ソフト逆回復ボディダイオードをを組み合わせることにより、AC/DC電源における同期整流用の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、電荷バランスを提供する遮蔽ゲート構造を採用しています。この高度な技術を利用することで、このデバイスのFOM(性能指数)は前世代の製品よりも大幅に低くなっています。 PowerTrenchR MOSFETのソフトボディダイオードの性能により、スナバ回路の除去、または高電圧定格MOSFETを置き換えることができます。

チャンネルタイプ = P最大連続ドレイン電流 = 2.4 A最大ドレイン-ソース間電圧 = 20 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 3最大ドレイン-ソース間抵抗 = 52 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.4V最大パワー消費 = 500 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -8 V， +8 V幅 = 1.4mm高さ = 0.94mmPowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P最大連続ドレイン電流 = 4.5 A最大ドレイン-ソース間電圧 = 20 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 6最大ドレイン-ソース間抵抗 = 72 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.4V最大パワー消費 = 1.6 Wトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -8 V， +8 V幅 = 1.7mm動作温度 Min = -55 ℃mmPowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = P最大連続ドレイン電流 = 2.4 A最大ドレイン-ソース間電圧 = 20 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 3最大ドレイン-ソース間抵抗 = 52 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.4V最大パワー消費 = 500 mWトランジスタ構成 = シングル最大ゲート-ソース間電圧 = -8 V， +8 V長さ = 2.92mm高さ = 0.94mmPowerTrenchR PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが保たれます。 この高度なテクノロジーを利用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードは、スナバー回路を必要とせず、電圧定格の高いMOSFETの代替品として使用することも可能な性能を誇ります。

チャンネルタイプ = N， P最大連続ドレイン電流 = 2.6 A、3.8 A最大ドレイン-ソース間電圧 = 20 Vシリーズ = PowerTrench実装タイプ = 表面実装ピン数 = 6最大ドレイン-ソース間抵抗 = 160 mΩ， 530 mΩチャンネルモード = エンハンスメント型最低ゲートしきい値電圧 = 0.4V最大パワー消費 = 1.4 Wトランジスタ構成 = 絶縁型最大ゲート-ソース間電圧 = -8 V， +8 V幅 = 1.6mm動作温度 Min = -55 ℃mmPowerTrenchRデュアルN/PチャンネルMOSFET、Fairchild Semiconductor. PowerTrenchR MOSFETは、システム効率と電力密度を向上するように最適化された電源スイッチです。 これらの製品は、小さいゲート電荷量(Qg)、小さい逆回復電荷量(Qrr)、ソフト逆回復ボディダイオードを組み合わせているので、AC/DC電源における同期整流の高速スイッチングに貢献します。 最新のPowerTrenchR MOSFETは、シールド付きゲート構造を採用しているので、電荷量のバランスが実現します。 高度なテクノロジーを使用しているので、これらのデバイスのFOM (性能指数)は、前世代のデバイスよりもはるかに低くなります。 PowerTrenchR MOSFETのソフトボディダイオードの性能により、スナバー回路が不要になるか、電圧定格の高いMOSFETを置き換えることができます。
