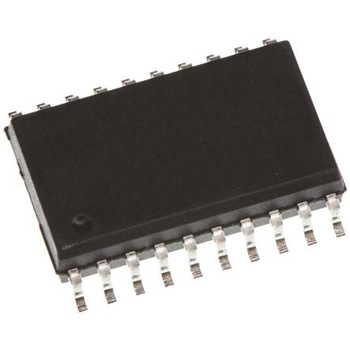

ロジックタイプ = トランシーバインターフェース = バッファ&ラインドライバIC実装タイプ = 表面実装パッケージタイプ = SOICピン数 = 20高レベル出力電流 Max = 35mA低レベル出力電流 Max = -35mA最大伝播遅延時間 @ 最大 CL = 165ns寸法 = 12.95 x 7.6 x 2.4mm動作供給電圧 Min = -0.5 V伝播遅延テスト条件 = 50pF高性能シリコンゲート CMOS 。MC74HC245A のピン配置は LS245 と同一です。デバイス入力は、標準 CMOS 出力と互換性があり、プルアップ抵抗器を備え、 LSTTL 出力と互換性があります。HC245A は、データバス間の双方向非同期通信に使用される 3 ステート非反転トランシーバです。このデバイスにはアクティブロー出力イネーブルピンがあり、 I/O ポートをハイインピーダンス状態にするために使用します。Direction コントロールは、データが A から B 、または B から A のどちらに流れるかを決定します出力駆動能力： 15 LSTTL 負荷 CMOS 、 NMOS 、 TTL との直接インターフェイスで出力 動作電圧範囲： 2 ～ 6 V 低入力電流： 1 mA 高ノイズ耐性 CMOS デバイスの特性 チップの複雑さ： 308 FET または 77 等価 Gates

論理回路 = ACラッチモード = 透明ラッチエレメント = Dタイプビット数 = 8bit出力タイプ = 3ステート極性 = 反転実装タイプ = 表面実装パッケージタイプ = SOICピン数 = 20寸法 = 12.95 x 7.6 x 2.4mm高さ = 2.4mm長さ = 12.95mm幅 = 7.6mmMC74ACファミリ、ON Semiconductor

論理回路 = HCラッチモード = 透明ラッチエレメント = Dタイプビット数 = 8bit出力タイプ = 3ステート極性 = 非反転実装タイプ = 表面実装パッケージタイプ = SOICピン数 = 20寸法 = 12.95 x 7.6 x 2.4mm高さ = 2.4mm長さ = 12.95mm幅 = 7.6mm74HC シリーズ、ON Semiconductor. 高速CMOSロジック 動作電圧: 2 → 6 V 互換性: 入力CMOS、出力CMOS

論理回路 = ACロジックタイプ = バッファ， ラインドライバ回路数 = 8入力タイプ = シングルエンド出力タイプ = 3ステート極性 = 非反転実装タイプ = 表面実装パッケージタイプ = SOICピン数 = 20高レベル出力電流 Max = -24mA低レベル出力電流 Max = 24mA最大伝播遅延時間 @ 最大 CL = 10 ns@ 50 pF寸法 = 12.95 x 7.6 x 2.4mm動作供給電圧 Min = 2 V伝播遅延テスト条件 = 50pFMC74ACファミリ、ON Semiconductor

論理回路 = HCTロジックタイプ = バッファ回路数 = 9入力タイプ = CMOS出力タイプ = 3ステート極性 = 非反転実装タイプ = 表面実装パッケージタイプ = SOICピン数 = 20高レベル出力電流 Max = 6mA低レベル出力電流 Max = 6mA最大伝播遅延時間 @ 最大 CL = 38 ns @ 50 pF寸法 = 12.95 x 7.6 x 2.4mm動作供給電圧 Min = 4.5 V伝播遅延テスト条件 = 50pF

論理回路 = HCロジックタイプ = バッファ， ドライバ， 非反転バッファ回路数 = 1出力タイプ = 3ステート極性 = 非反転実装タイプ = 表面実装パッケージタイプ = SOICピン数 = 20最大伝播遅延時間 @ 最大 CL = 120ns寸法 = 12.95 x 7.6 x 2.4mm動作供給電圧 Min = 2 V伝播遅延テスト条件 = 10pF

実装タイプ = 表面実装パッケージタイプ = TSSOPピン数 = 8ロジックタイプ = トランスレータmm低レベル出力電流 Max = 24mA高レベル出力電流 Max = -3mA伝播遅延テスト条件 = 20pF最大伝播遅延時間 @ 最大 CL = 4.1 ns @ 20 pF動作温度 Max = +85 ℃動作供給電圧 Min = 3.6 V動作温度 Min = -40 ℃MC100EPT26 は、 1 ： 2 ファンアウト差動 LVPECL-LVTTL トランスレータです。LVPECL (正の ECL )レベルは +3.3V のみが使用されており、アースが必要です。EPT26 は、小型 8 リード SOIC パッケージと 1 ： 2 ファンアウト設計で、密にパックされた基板で信号の低スキュー複製を必要とする用途に最適です。VBB 出力により、 EPT26 をシングルエンド入力モードで使用することができます。このモードでは、 VBB 出力は非反転バッファの場合は D0bar 入力に、反転バッファの場合は D0 入力に結び付けられます。使用する場合は、 0.01 uF のコンデンサを使用して VBB ピンをアースにバイパスする必要があります。標準伝搬遅延： 1.4 ns 最大周波数>： 275 MHz (標準 100 シリーズは温度補償付きです 動作範囲： VCC = 3.0 → 3.6 V ( GND = 0 V 入力のデフォルト状態を開きます 入力の安全クランプ 24 mA TTL 出力 Q 出力は、入力がオープンまたは VEE VBB 出力の場合、デフォルトで LOW になります
