「pf14」の検索結果

論理回路 = ACロジックタイプ = OR入力タイプ = TTL出力タイプ = TTL極性 = 非反転実装タイプ = 表面実装パッケージタイプ = SOICピン数 = 141チップ当たりのエレメント数 = 4最大伝播遅延時間 @ 最大 CL = 10 ns@ 50 pF動作供給電圧 Max = 6 Vmm高さ = 1.5mmMC74ACファミリ、ON Semiconductor

実装タイプ = 表面実装パッケージタイプ = TSSOP電源タイプ = 単一電源回路数 = 4ピン数 = 14標準シングル供給電圧 = 3 → 44 V標準ゲイン帯域幅積 = 4.5MHz標準スルーレート = 13V/μs最大動作周波数 = 1 MHz動作温度 Min = -40 ℃標準電圧ゲイン = 100 dB幅 = 4.5mmON Semiconductor MC33071/2/4 、 MC34071/2/4 、 NCV33072/4シリーズ オペアンプ 単電源： 3 → 44 V. ON Semiconductor MC33071 / 72 / 74 、 MC34071 / 72 / 74 、 NCV33072 / 74A シリーズは、シングル/デュアル/クワッドオペアンプを提供しております。4.5 MHz のゲイン帯域幅、 13 V/ μs のスルーレートを備え、 JFET デバイス技術を使用せずに短時間で設定することができます。 このシリーズはスプリット電源で動作できますが、コモンモードの入力電圧範囲にグランド電位 (VEE) が含まれるため、単電源での動作にも適しています。このオペアンプは、高入力抵抗、低入力オフセット電圧、高ゲインを特長としています。これらの製品は、プラスチック製の DIP 、 SOIC 、 TSSOP 表面実装パッケージで提供されます。. 高速セトリング時間(0.1%)：1.1 μs 幅広い単電源電圧範囲： 3 → 44 V コモンモードの入力電圧範囲にグランド電位 (VEE) を含む 低入力オフセット電圧：3mV以下(A Suffix) 出力電圧スイング： -14.7 → +14 V ( ± 15 V 電源) 大容量駆動能力：0pF → 10，000pF 低全高調波歪み： 0.02 % 優れた位相差：60 ° 優れたゲインマージン：12dB 出力短絡保護回路

実装タイプ = 表面実装パッケージタイプ = TSSOP電源タイプ = 単一電源回路数 = 4ピン数 = 14標準シングル供給電圧 = 3 → 44 V標準ゲイン帯域幅積 = 4.5MHz標準スルーレート = 13V/μs最大動作周波数 = 1 MHz動作温度 Min = -40 ℃標準電圧ゲイン = 100 dB幅 = 4.5mmON Semiconductor MC33071/2/4 、 MC34071/2/4 、 NCV33072/4シリーズ オペアンプ 単電源： 3 → 44 V. ON Semiconductor MC33071 / 72 / 74 、 MC34071 / 72 / 74 、 NCV33072 / 74A シリーズは、シングル/デュアル/クワッドオペアンプを提供しております。4.5 MHz のゲイン帯域幅、 13 V/ μs のスルーレートを備え、 JFET デバイス技術を使用せずに短時間で設定することができます。 このシリーズはスプリット電源で動作できますが、コモンモードの入力電圧範囲にグランド電位 (VEE) が含まれるため、単電源での動作にも適しています。このオペアンプは、高入力抵抗、低入力オフセット電圧、高ゲインを特長としています。これらの製品は、プラスチック製の DIP 、 SOIC 、 TSSOP 表面実装パッケージで提供されます。. 高速セトリング時間(0.1%)：1.1 μs 幅広い単電源電圧範囲： 3 → 44 V コモンモードの入力電圧範囲にグランド電位 (VEE) を含む 低入力オフセット電圧：3mV以下(A Suffix) 出力電圧スイング： -14.7 → +14 V ( ± 15 V 電源) 大容量駆動能力：0pF → 10，000pF 低全高調波歪み： 0.02 % 優れた位相差：60 ° 優れたゲインマージン：12dB 出力短絡保護回路

実装タイプ = 表面実装パッケージタイプ = SOIC電源タイプ = 単一電源回路数 = 4ピン数 = 14標準シングル供給電圧 = 3 → 44 V標準ゲイン帯域幅積 = 4.5MHz標準スルーレート = 13V/μs最大動作周波数 = 100 kHz動作温度 Max = +85 ℃標準電圧ゲイン = 100 dB幅 = 4mmON Semiconductor MC33071/2/4 、 MC34071/2/4 、 NCV33072/4シリーズ オペアンプ 単電源： 3 → 44 V. ON Semiconductor MC33071 / 72 / 74 、 MC34071 / 72 / 74 、 NCV33072 / 74A シリーズは、シングル/デュアル/クワッドオペアンプを提供しております。4.5 MHz のゲイン帯域幅、 13 V/ μs のスルーレートを備え、 JFET デバイス技術を使用せずに短時間で設定することができます。 このシリーズはスプリット電源で動作できますが、コモンモードの入力電圧範囲にグランド電位 (VEE) が含まれるため、単電源での動作にも適しています。このオペアンプは、高入力抵抗、低入力オフセット電圧、高ゲインを特長としています。これらの製品は、プラスチック製の DIP 、 SOIC 、 TSSOP 表面実装パッケージで提供されます。. 高速セトリング時間(0.1%)：1.1 μs 幅広い単電源電圧範囲： 3 → 44 V コモンモードの入力電圧範囲にグランド電位 (VEE) を含む 低入力オフセット電圧：3mV以下(A Suffix) 出力電圧スイング： -14.7 → +14 V ( ± 15 V 電源) 大容量駆動能力：0pF → 10，000pF 低全高調波歪み： 0.02 % 優れた位相差：60 ° 優れたゲインマージン：12dB 出力短絡保護回路

ロジックタイプ = AND実装タイプ = 表面実装エレメント数 = 4ゲートあたりの入力数 = 2シュミットトリガ入力 = なしパッケージタイプ = SOICピン数 = 14論理回路 = VHC動作供給電圧 Max = 5.5 V高レベル出力電流 Max = -8mA最大伝播遅延時間 @ 最大 CL = 14 ns @ 50 pF動作供給電圧 Min = 2 V低レベル出力電流 Max = 8mA寸法 = 8.75 x 4 x 1.5mm74VHCファミリ、Fairchild Semiconductors. アドバンスド高速CMOSロジック 動作電圧: 2.0 → 5.5 互換性: 入力CMOS、出力CMOS

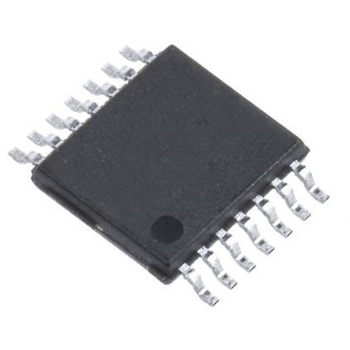

ロジックタイプ = バッファ実装タイプ = 表面実装エレメント数 = 6パッケージタイプ = TSSOPピン数 = 14論理回路 = LCX動作供給電圧 Max = 5.5 V最大伝播遅延時間 @ 最大 CL = 3.7 ns @ 50 pF動作供給電圧 Min = 2 V低レベル出力電流 Max = 32mA幅 = 4.5mm

論理回路 = HCTロジックタイプ = D タイプ入力タイプ = CMOS出力タイプ = TTL実装タイプ = 表面実装パッケージタイプ = SOICピン数 = 141チップ当たりのエレメント数 = 2最大伝播遅延時間 @ 最大 CL = 36 ns @ 50 pF寸法 = 8.75 x 4 x 1.5mm幅 = 4mm74HCTファミリ、ON Semiconductor. 高速CMOSロジック 動作電圧: 4.5 → 5.5 V 互換性: 入力TTL、出力CMOS

論理回路 = HCロジックタイプ = D タイプ入力タイプ = シングルエンド出力タイプ = Dタイプフリップフロップ出力信号タイプ = 差動トリガータイプ = 正エッジ実装タイプ = 表面実装パッケージタイプ = SOICピン数 = 141チップ当たりのエレメント数 = 2最大伝播遅延時間 @ 最大 CL = 225 ns @ 50 pF動作供給電圧 Max = 6 Vmm幅 = 4mmMM74HC74A は、 Advanced Silicon Gate CMOS テクノロジーを使用し、同等の LS-TTL 部品と同様の動作速度を実現します。標準的な CMOS 集積回路で高いノイズ耐性と低電力消費を Ability で、 10 の LS-TTL 負荷を駆動します。このフリップフロップは、独立したデータ、プリセット、クリア、クロック入力、及び Q / Q # 出力を備えています。データ入力に存在するロジックレベルは、クロックパルスの立ち上がり遷移中に出力に転送されます。プリセットとクリアは、クロックに依存せず、適切な入力で低レベルに実現されます。74HC ロジックファミリは、標準 74LS ロジックファミリと機能的かつピン配列が互換性があります。VCC とアースに内蔵ダイオードクランプを印加することにより、すべての入力が静電気放電によって損傷から保護されます。標準伝搬遅延： 20 ns 広い電源範囲： 2 → 6 V 低静止電流：最大 40 μ A (74HC シリーズ ) 低入力電流：最大 1 μ A LS-TTL 負荷 10 個のファンアウト 用途 この製品は汎用で、さまざまな用途に適しています。

実装タイプ = 表面実装シュミットトリガ入力 = ありパッケージタイプ = SOICピン数 = 14論理回路 = HCT入力タイプ = シュミットトリガ動作供給電圧 Max = 5.5 V高レベル出力電流 Max = 4.8mA最大伝播遅延時間 @ 最大 CL = 18 ns @ 15 pF動作供給電圧 Min = 4.5 V低レベル出力電流 Max = 4.8mA幅 = 4mmMM74HCT14 は、 Advanced シリコンゲート CMOS 技術を使用して、標準 CMOS の低電力損失と高いノイズ耐性を実現し、 10 個の LS-TTL 負荷を駆動できます。74HCT ロジックファミリは、機能的かつピン配列で、標準 74LS ロジックファミリと互換性があります。VCC とアースへの内部ダイオードクランプにより、静電放電によって入力が損傷から保護されます。標準伝搬遅延： 13 ns 広い電源電圧範囲： 4.5V ～ 5.5V 低静止電流：最大 10 μ A 低入力電流：最大 1 μ A LS-TTL 負荷 10 個のファンアウト 標準ヒステリシス電圧： 0.6 V @ VCC = 4.5 V TTL 、 LS ピン配列、及び入力しきい値に対応 用途 この製品は汎用で、さまざまな用途に適しています。
