4ページ目:

トルクモーターは大きな起動トルクと垂下特性を有し、回転数-トルク特性の全域、特に低速および拘束時での安定した運転が得られるモーターです。速度を広範囲に可変できます。巻き取り作業に適しています。拘束運転に使用できます。ブレーキとしても使用できます。パワーコントローラ付トルクモーター: パワーコントローラ(電圧調整器)が端子箱内に内蔵されており、付属の速度設定器により、モーターの速度トルクを簡単にコントロールできます。標準トルクモーター: 速度トルクを調整するときは、外部に電圧調整器を設ける必要があります。

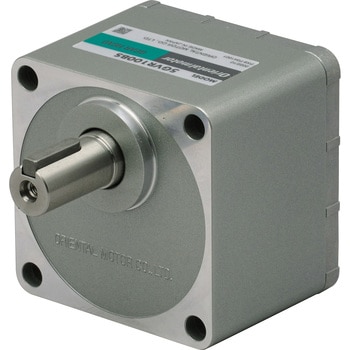

GN-Kギヤヘッドより長寿命・低騒音のギヤヘッドです。

精密小型モーターにクラッチとブレーキを内蔵し、ギヤヘッドと組み合わせて使用します。高頻度運転、位置決め、割り出し、寸動間欠送りなどに最適です。

トルクモーターは大きな起動トルクと垂下特性を有し、回転数-トルク特性の全域、特に低速および拘束時での安定した運転が得られるモーターです。・速度を広範囲に可変できます。・巻き取り作業に適しています。・拘束運転に使用できます。・ブレーキとしても使用できます。・パワーコントローラ付トルクモーター: パワーコントローラ(電圧調整器)が端子箱内に内蔵されており、付属の速度設定器により、モーターの速度トルクを簡単にコントロールできます。・標準トルクモーター: 速度トルクを調整するときは、外部に電圧調整器を設ける必要があります。

ウォームギヤと特殊ヘリカルギヤを使った、フランジ取付タイプの直交軸ギヤヘッドは、ベルトコンベアなどの軸にモーターを直角に設置できます。中空軸RHタイプと中実軸RAタイプが揃って設置のコンパクト化を進めます。・取付各90mm40W用(GN歯切り)、60W・90W用(GU歯切り)の2種類を用意しています。C・Bモーターを除くすべてのAC小型モーターに接続できます。出力軸がモーターと直角方向に出ていますから、被動軸に対してモーターを直角に配置できます。減速比3～180まで20種類のワイドできめ細やかなバリエーション。通常のギヤヘッド感覚で最適な減速比が選べます。また最大許容トルクも通常のギヤヘッドと同じです。特に中空軸タイプは、取り付けの際のカップリングレス化により機械部品等をカットできるため、一層の省スペースと機構設計の簡略化が可能です。また、トルクアームを使用しての取り付けは芯出しが不要なため、装置への取り付け時間も短縮できます。

ウォームギヤと特殊ヘリカルギヤを使った、フランジ取付タイプの直交軸ギヤヘッドは、ベルトコンベアなどの軸にモーターを直角に設置できます。中空軸RHタイプと中実軸RAタイプが揃って設置のコンパクト化を進めます。・取付各90mm40W用(GN歯切り)、60W・90W用(GU歯切り)の2種類を用意しています。C・Bモーターを除くすべてのAC小型モーターに接続できます。出力軸がモーターと直角方向に出ていますから、被動軸に対してモーターを直角に配置できます。減速比3～180まで20種類のワイドできめ細やかなバリエーション。通常のギヤヘッド感覚で最適な減速比が選べます。また最大許容トルクも通常のギヤヘッドと同じです。特に中空軸タイプは、取り付けの際のカップリングレス化により機械部品等をカットできるため、一層の省スペースと機構設計の簡略化が可能です。また、トルクアームを使用しての取り付けは芯出しが不要なため、装置への取り付け時間も短縮できます。通常、中空軸ギヤヘッドを取り付ける際には、ギヤヘッドが負荷の反力で回転しないようにするために、ギヤヘッドをトルクアームで固定します。

トルクモーターは大きな起動トルクと垂下特性を有し、回転数-トルク特性の全域、特に低速および拘束時での安定した運転が得られるモーターです。・速度を広範囲に可変できます。・巻き取り作業に適しています。・拘束運転に使用できます。・ブレーキとしても使用できます。・パワーコントローラ付トルクモーター: パワーコントローラ(電圧調整器)が端子箱内に内蔵されており、付属の速度設定器により、モーターの速度トルクを簡単にコントロールできます。・標準トルクモーター: 速度トルクを調整するときは、外部に電圧調整器を設ける必要があります。

末尾記号: SM・SMF2は電磁ブレーキ付です。RA・RGN・RGKタイプはスピードコントロール用モーターです。 適用ギアヘッド:4GN

基本速度は、モーターの同期回転数(50Hz:1500r/min)を基準にして算出した値を目安にしています。実際の速度は、負荷の大きさと電源周波数により変化します。最大荷重はリニアヘッドの強化によって決まる可搬荷重の限界です。モーターにギヤヘッドを接続したときと同じように、減速推力はラックを水平方向に動かした時の値です。上下方向に動かした場合はラック質量を引いた値になります。最大荷重はレバーシブルモーターと組み合わせたときの値です。
