鋳鉄の高速加工に最適です。
用途被削材:鋳鉄。
適合被削材種鋳鉄
材種BXC90
RoHS指令(10物質対応)対応
逃げ角(度)0
穴の形状-
チップブレーカなし
材質BXC90
形状ひし形80°
厚さ許容差(mm)±0.13
内接円許容差(mm)±0.025
穴の有無なし
コーナー高さ許容差(mm)±0.025
RoHS指令(10物質対応)対応
材質BXA10
寸法S(mm)4.76
寸法D1(mm)5.16
寸法LE(mm)1.60
コーナー数4
寸法RE(mm)0.4
RoHS指令(10物質対応)対応
寸法IC(mm)12.700
高硬度鋼加工における
高生産性を実現
高能率加工を可能にする新ろう付け形状
"WavyJoint(ウェイビージョイント)"
- 0.8 mm までの深切込み加工が可能
→ パス回数の減少により加工能率をアップ
- 画期的な波型ろう付け
→ 乾式加工でも CBN 刃先の剥離が生じにくく、
インサートの突発欠損が抑制されるため、
安定した高硬度鋼加工を実現

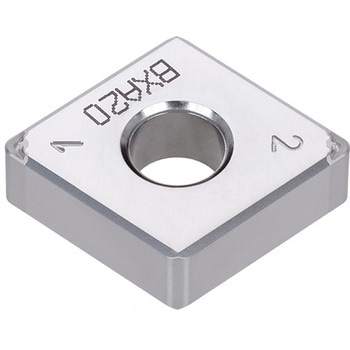

材質BXA20
厚さ(mm)4.76
穴径(Φmm)5.16
内接円直径(Φmm)12.7
コーナー数4
RoHS指令(10物質対応)対応
関連資料材種(1.1MB)
材質BR35F
形状ひし形穴つき80°
寸法S(mm)4.76
寸法D1(mm)5.16
コーナー数4
RoHS指令(10物質対応)対応
切込みap(mm)0.03~0.22
寸法IC(mm)12.7
材質BR35F
形状ひし形穴つき80°
寸法S(mm)4.76
寸法D1(mm)5.16
コーナー数4
RoHS指令(10物質対応)対応
切込みap(mm)0.05~0.3
送りf(mm/rev)0.05~0.2
寸法IC(mm)12.7
材質BXA20
寸法S(mm)4.76
寸法D1(mm)5.16
コーナー数4
RoHS指令(10物質対応)対応
切込みap(mm)0.1~0.35
寸法IC(mm)12.7
仕上げ加工用CBNインサートです。
用途外径旋削加工用。
材種BXA20
寸法S(mm)4.76
寸法D1(mm)5.16
RoHS指令(10物質対応)対応
寸法IC(mm)12.7
材質BR35F
形状ひし形穴つき80°
寸法S(mm)4.76
寸法D1(mm)5.16
寸法LE(mm)1.6
コーナー数4
寸法RE(mm)0.4
RoHS指令(10物質対応)対応
切込みap(mm)0.1~0.35
送りf(mm/rev)0.05~0.2
寸法IC(mm)12.7

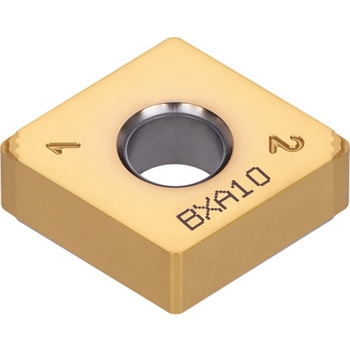

材質BXA10
寸法S(mm)4.76
寸法D1(mm)5.16
コーナー数4
RoHS指令(10物質対応)対応
切込みap(mm)0.1~0.35
寸法IC(mm)12.7
寸法S(mm)4.76
寸法D1(mm)5.16
厚さS(mm)4.76
RoHS指令(10物質対応)対応
寸法IC(mm)12.700
寸法CEDC(mm)4
寸法S(mm)4.76
寸法D1(mm)5.16
寸法ap(mm)(最小)0.03/(最大)0.3
RoHS指令(10物質対応)対応
寸法IC(mm)12.7
寸法ft(mm)(最小)0.1/(最大)0.4
寸法CEDC(mm)4
寸法S(mm)4.76
寸法D1(mm)5.16
寸法ap(mm)(最小)0.03/(最大)0.3
RoHS指令(10物質対応)対応
寸法IC(mm)12.7
寸法ft(mm)(最小)0.1/(最大)0.4
寸法CEDC(mm)4
寸法S(mm)4.76
寸法D1(mm)5.16
寸法ap(mm)(最小)0.03/(最大)0.3
RoHS指令(10物質対応)対応
寸法IC(mm)12.7
寸法ft(mm)(最小)0.1/(最大)0.4
寸法CEDC(mm)4
