チップバーとは、旋盤加工用バイトの種類の一つで、内径加工用の棒状バイトを指します。旋盤加工用のバイトには、外径切削用、端面切削用、内径切削用、溝入れ・突っ切り用、ねじ切り用など用途によってさまざまです。バーの形状は菱形、五角形など。材質はCVDコーティング、PVDコーティング、ダイヤモンド焼結体、超硬合金、超高圧焼結体などがあります。硬く摩耗しにくい材質ほど粘りがないため、衝撃に弱い傾向。加工品の材質に合わせて適切なものの選択が可能です。
特価
本日6月18日(水)は、切削工具・研磨材カテゴリの全商品がキャンペーンコード入力で通常価格より
10％
引き！
キャンペーンコード
000025250620
キャンペーンコードのご利用方法
※特価からの更なる割引はございません
商品豆知識
HP(高精度タイプ)精度重視。Hブレーカ(平行ブレーカ)第1推奨/汎用(刃先強度重視)。公差：オフセット±0.025mm、チップ長手方向±0.05mm、刃先高さ+0.05/0mm
用途内径加工
勝手右
精度高精度
ブレーカ平行ブレーカ

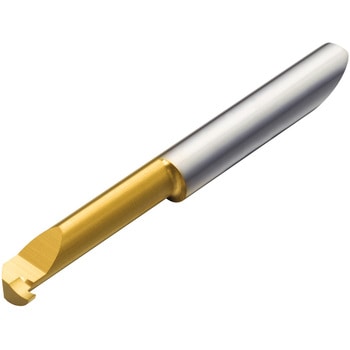

溝入れ加工
高精度な溝幅公差±0.03を設定。
突出し長さ(LU)は標準タイプとショートタイプの2種類をレパートリー。
溝幅0.5～2.0mm。
チップ材種 PR1225：炭素鋼・合金鋼(SxxC・SCM等)、ステンレス鋼(SUS304等) 第1推奨。
チップ材種 GW05：非鉄金属 第1推奨。
用途溝入れ加工 小内径溝入れ
距離切削基準点と旋削工具の前座面との間の距離：0
材種PR1225
タイプ小内径溝入れ
勝手右勝手
形状ひし形75°

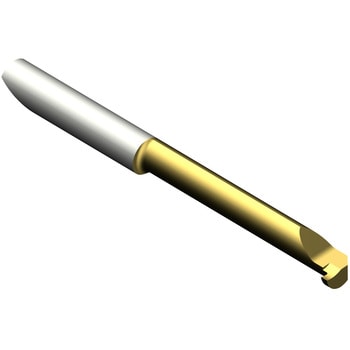

溝入れ加工
高精度な溝幅公差±0.03を設定。
突出し長さ(LU)は標準タイプとショートタイプの2種類をレパートリー。
溝幅0.5～2.0mm。
チップ材種PR1225：炭素鋼・合金鋼(SxxC・SCM等)、ステンレス鋼(SUS304等) 第1推奨。
チップ材種 GW05：非鉄金属 第1推奨。
用途溝入れ加工 小内径溝入れ
距離切削基準点と旋削工具の前座面との間の距離：0
タイプ小内径溝入れ
勝手右勝手
形状ひし形75°
ST(標準タイプ)コスト重視。Hブレーカ(平行ブレーカ)第1推奨/汎用(刃先強度重視)。公差：オフセット±0.06mm、チップ長手方向±0.1mm、刃先高さ+0.06/0mm
用途内径加工
勝手右
精度標準
ブレーカ平行ブレーカ
EZBPは幅広い加工領域において切りくず分断性良好。内径旋削 倣い加工
用途内径旋削 倣い加工
材種PR1225
タイプ倣い加工
ST(標準タイプ)コスト重視。Fブレーカ(リードブレーカ)仕上げ用/切れ味重視。公差：オフセット±0.06mm、チップ長手方向±0.1mm、刃先高さ+0.06/0mm
用途内径加工
勝手右
精度標準
ブレーカリードブレーカ
HP(高精度タイプ)精度重視。Fブレーカ(リードブレーカ)仕上げ用/切れ味重視。公差：オフセット±0.025mm、チップ長手方向±0.05mm、刃先高さ+0.05/0mm
用途内径加工
勝手右
精度高精度
ブレーカリードブレーカ
動画あり
EZBCは高切込み領域において良好な切りくず排出性・切りくず処理性能を実現。内径旋削 45°面取り加工
用途内径旋削 45°面取り加工
材種PR1225
タイプ45°面取り加工
HP(高精度タイプ)精度重視 ロングタイプ。Hブレーカ(平行ブレーカ)第1推奨/汎用(刃先強度重視)。公差：オフセット±0.025mm、チップ長手方向±0.05mm、刃先高さ+0.05/0mm
用途内径加工
勝手右
コーナーR(mm)0.08(±0.015)
材種PR1225
精度高精度
ブレーカ平行ブレーカ
ブレーカなし(ダイヤ・CBN・アルミ加工用)非鉄金属加工用。ノンブレーカ(ブレーカなし)
用途内径加工
勝手右
ブレーカブレーカなし
材質PR1225
逃げ角(度)25
チップブレーカ片面
穴の形状-
形状ひし形75°
厚さ許容差(mm)±0.13
内接円許容差(mm)±0.025
穴の有無なし
コーナー高さ許容差(mm)±0.025
内径旋削 切込み角90°。公差：オフセット±0.05mm、チップ長手方向±0.05mm、刃先高さ+0.05/0mm
用途内径旋削 切込み角90°
材種PR1225
タイプ切込み角90°
