2ページ目: 接合ユニット

●天井からのケーブル引出しに使用します。●ノックアウトはニュー・エフモール0～4号モールに適合しています。●取付け用のねじ穴(4×10)が2穴あります。●天井面からの開口部が、壁面より50mm以上(最大70mm)離れている場合に有効です。●見切り縁用の目安線付きです。

外曲がりの仕上げに使います。 モールの上からワンタッチで取り付け。 モール配線のコーナー部分をきれいにしかも安全に仕上げます

キャップ取り付けワンタッチ。

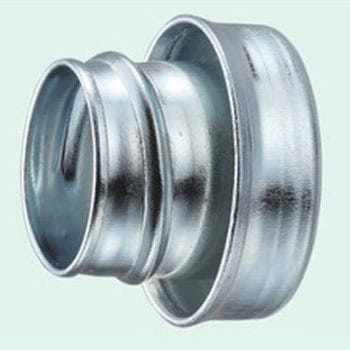

●メタルエフモールとボックスの接続部に使用します。●取付けはワンタッチです。●S型ブッシングはボックスのA型ノックアウトに適合します。●丸型のジャンクションボックスにはご使用いただけません。

●平面での直角接続に使用します。●取付けはワンタッチです。

●天井からのケーブル引出しに使用します。●ノックアウトはニュー・エフモール0～4号、オプトモール1号、2号に適合しています。●見切り縁用の目安線付きです。●取付け用のねじ穴(Φ3)が2穴あります。

コーナー、曲がり箇所に使用します。 50・60型は、フリージョイント(蛇腹部)との接続もできます。

配線材料をスッキリ出来て便利です。 燃やしてもダイオキシンが発生しない環境に配慮したABS樹脂を採用しております。 フレキモールはマガリ、デズミ、イリズミの3役をこなし配線モールにジョイントすることができます。

●段差の乗越えや大曲がりの接続に使用します。

給水栓エルボの固定及び保護に使用します。

●T 字の分岐接続に使用します。●オーバーラップ接続ができます。●4号～7号は、底面にケーブル 通線用のノックアウト付きです。

●ケーブルの分岐に使用します。●モールに適合するノックアウト付きです。(A型：0～2号が3ヵ所、B型：1～3号が4ヵ所)●底面にはΦ20のノックアウトが付いており、ケーブルの引出しができます。●取付け用ねじ穴(Φ2皿)が2穴あります。

材質：ポリプロピレン 耐熱温度：120℃

●内曲がり・外曲がり兼用で直角接続に使用します。

天井からのケーブル引き込み箇所及び分岐に使用します。 ケーブル引き出し位置がコーナーから多少離れてもコーナージョイントの向きを変えることにより対応できます。 1～4号モールに適合する兼用ノックアウト付きです。 ベースにはケーブルを固定するためのバインド線通し穴が設けてあります。

1号 配線モールを直角に曲げる際のジョイントとして使用します。 はめ込み式ですので、取り付けが簡単で、きれいに仕上がります。 VVFケーブルや通信ケーブルなどを壁面などに配線する場合、配線モールと組み合わせて使うジョイントです。

天井、壁等コーナー部からのケーブル引き込み箇所の化粧カバーとして使用します。 ケーブル固定用結束バンド穴付

工場、スーパーマーケット、倉庫、学校などの屋内で蛍 光灯の機能美を引き出し、シンプルで美しいライン状照 明が施工できます。 照明器具をダクトに沿って任意の位置に取り付けできま す。工場などで機械の位置変更があった場合に照明器具 を簡単に移動できます。

ケーブルを壁から引き出す箇所に使用します。

2号 配線モールを直角に曲げる際のジョイントとして使用します。 はめ込み式ですので、取り付けが簡単で、きれいに仕上がります。 VVFケーブルや通信ケーブルなどを壁面などに配線する場合、配線モールと組み合わせて使うジョイントです。

●外曲がりの直角接続に使用します。●取付けはワンタッチです。

●内曲がりの直角接続に使用します。●取付けはワンタッチです。

●ダクト同士の接続時、内側に使用します。

●床面からのアウトレット(ケーブル取出し)、並びに配線分岐(1～4方向)に使用します。●4方向に3号、4号、特4号、5号の兼用ノックアウトがついています。 必要に応じてニッパ等でカットしてご使用ください。●底面に取付け用両面テープが付いています。

入数：10個 寸法：M3.5×5.5mm

2号 配線モールを直角に曲げる際のジョイントとして使用します。 はめ込み式ですので、取り付けが簡単で、きれいに仕上がります。 VVFケーブルや通信ケーブルなどを壁面などに配線する場合、配線モールと組み合わせて使うジョイントです。

1パーツで4通りの使い道(L型コーナー、T型コーナー、十字コーナー、端末)が可能。

●モール末端の閉塞に使用します。●壁面貫通穴の塞ぎにも利用できます。●取付けはワンタッチです。

コーナー箇所の接続に使用します。

2号配線ケーブルを天井から引き込む際に使用します。引き込み用開口部を塞ぎ、きれいに仕上げることができます。はめ込み式ですので取付が簡単です。
