15ページ目: 電線管用接続部品

フレキの端末処理用の部品で、フレキ部からアースを取るための端子が付いております鉄製プレス加工品で、表面は電気亜鉛メッキ処理を施しております

フレキどうしを接続するためのコネクタですフレキを定尺以上の長さで施工する場合にご使用下さい本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております

KK-TUBEをMネジ機器等に接続するためのストレートコネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております接続ネジの内側には、ナイロン製ブッシング(緑色) が装着済みで、入線時にケーブルを傷めません本体にはロックナット、パッキンがセットされております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております青色の丸シールが厚鋼用の目印です六角ボルトが下面になる様施工して下さい※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するためのストレートコネクタです本体はステンレス製SCS13(SUS304)製ですこの商品には別途ナイロン製ブッシング(青色)を装着することができます。納期等詳細はお問合せ下さい。(但し、W-SCB-104には装着することができません)※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するためのストレートコネクタです本体は66ナイロン(PA66)製ですPA66樹脂は耐食性、耐油性、耐薬品性及び電気絶縁性に優れています※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

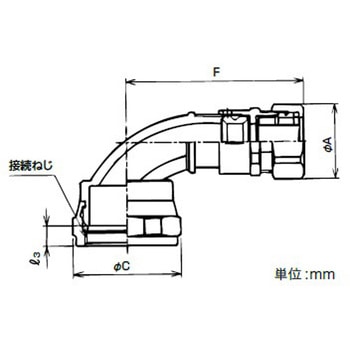

KK-TUBEをBOX等に接続するための90°アングルコネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております接続ネジの内側には、ナイロン製ブッシング(黄色)が装着済みで、入線時にケーブルを傷めません※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

コネクタの取付ネジサイズを変更する場合にご使用下さい本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております屋外施工の場合シール材等の併用により効果の高い防水処理ができます

コネクタの取付ネジサイズを変更する場合にご使用下さい本体はステンレス(SUS316)製切削品です防爆構造 ExdⅡc/ExeⅡ/ExtD A21 IP66/67認定商品(認証型式 : OSRA)です※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

ケイフレックスをバックシェルなしMSコネクタに接続し、しかもケーブルをグランドするコンビネーションカップリングです。複数本のケーブルをグランドするカップリングもご用意できます。お問合せ下さい。MSコネクタとカップリングの接続は、アルミたて型モータレンチ(スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10は500N(JIS C8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。MSコネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスをバックシェル付きMS コネクタに接続し、しかもケーブルをグランドするコンビネーションカップリングです。MS コネクタとカップリングの接続は、アルミたて型モータレンチ (スーパーツール製品番MFT68A を推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー) です。MS コネクタへの参考締め付けトルクは以下の通りです。

表中の「接続できるケイフレックス」欄の※2 はLIC、LIH、を推奨しますが標準のビニル被覆ケイフレックスKMS，KMV，KPF， KIC，KIH，KIV，KMEC も接続できます。KMDCL54 の袋ナットは丸形となります。

ビニル被覆なしケイフレックス(型式KM/KI)と鋼製電線管を接続するためのコンビネーションカップリングです。ビニル被覆なしケイフレックス(型式KM/KI)とカップリングの接続は、ユニオン式で、鋼製電線管とカップリングの接続は、小ねじ止め式です。ケイフレックスとコンビネーションカップリングの引張力は#10は500N(JIS C 8461-23 の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー) です。鋼製電線管とコンビネーションカップリングの引張力は#10～28 は500N(JIS C 8461-23の分類コードは3ミディアム)、#36以上は1000N(JISC 8461-23の分類コードは4ヘビー) です。電線管はねじを切らずにご使用下さい。本製品に使用しているトルク小ねじは単品で販売しております。

E2M型マルチパッキンと組み合わせて使用するノックアウト用コネクタです。マルチパッキンは別売ですので、次頁の手順で選定して下さい。

ケイフレックスを制御盤類のノックアウトに接続し、ケーブルをグランドするためのコネクタです。表中の「接続できるケイフレックス」欄の※1印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。複数本のケーブルをグランドするコネクタもご用意できます。お問合せ下さい。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

ケイフレックス等のボックスコネクタ(例：KMBG)を接続して回転式のコネクタにするための亜鉛合金ダイカスト又は真鍮製の回転ハブです。真鍮製の製品はRoHS 対応しておりません。めねじ部分は非防水のため取付けるコネクタにはパッキンの附属されている製品をご使用下さい。回転部破損防止のため下記の事項にご配慮いただき、必要に応じて実装試験のうえご使用下さい。・ケイフレックスが袋ナット根元から曲がらないよう長さに余裕を持たせて下さい。・ケイフレックスが振られないよう安全な可動条件、配管、収容率にして下さい。(逆U 字配管は振られやすいので特にご注意下さい。)

防水プリカをリミットスイッチ等の電気機器に接続するためのコネクタです。防水プリカの接続は、ユニオン式です。90°形・45°形のコネクタには、方向を決める亜鉛ダイカスト(ZDC)製ロックナットを附属しています。プリカチューブとコネクタの引張力は500N (JIS C 8461- 22 の分類コードは3ミディアム) です。JIS C 8461-1 による分類コード:X342X16523X0

ビニル被覆なしケイフレックス(型式KM/KI)を制御盤のノックアウトに接続するための90°形コネクタです。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

フレキの中間を固定するためのコネクタです。防水仕様をご希望の場合は、N2V2BGと ご指定下さい。サンフレキROBO#16～#63 とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。

ケーブルを制御盤類のノックアウトに接続するための小型コネクタです。

ケイフレックスを防爆機器類に接続するためのコネクタです。ケイフレックスは、ビニル被覆ケイフレックスをご使用下さい。特に、Type KIH/KPFを推奨します。ケイフレックスを化学プラント等の爆発の危険のある場所に施設する場合にご使用下さい。セパレート形(KXUBG/K2XUBG)は、本体とスリーブが分割されていますので施工及びメンテナンスが簡単です。表中の「接続できるケイフレックス」欄の※印はKMS，KMV，KPF，KIH，KIC，KIV，KMEC，KPBF，KMB，KIB を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#12～54 は1000N(JIS のヘビー)です。K2XBG/K2XUBG は波形ケイフレックス(KMS，KMV，KMEC)が使用できます。KXBG/KXUBG のラベル色調は赤色、K2XBG/K2XUBG のラベル色調は黒色です。

サンフレキROBO 等のボックスコネクタ(例:N2BG)を接続し、回転式コネクタにするための高負荷用ポリアミド樹脂製ベアリング式回転ハブです。 回転式コネクタ(例:N2RBG)より高負荷、厳しい回転の箇所でご使用いただけます。 過度な負荷を掛けてのご使用はサンフレキROBO 破損の恐れがございますので、実装試験のうえご使用下さい。 ケイフレックス、鋼製電線管などの金属管または重量物との接続には使用しないで下さい。 めねじ部分は非防水のため取り付けるコネクタにはパッキンの附属されている製品をご使用下さい。( 下記使用例をご参照下さい。)

ケイフレックス、サンフレキROBO、ケイグランド用のMS コネクタ(バックシェル付き)用カップリングの通線長さを延長するための金属製の延長アダプタです。※印真鍮製の製品はRoHS 対応しておりません。通線部が長くなるために、MS コネクタへのケーブルの接続作業が容易になります。MS コネクタ接続部にはシールができるようにO リングを附属しています。(IP67)

金属管工事において引込口あるいは引出口の電線管の端部に取り付け、雨水の浸入を防ぐ場合に使用します。

スクエアロック構造で、柔軟性に富んでおります。強度が必要な場所にはVPをご利用下さい。コネクタの接続部の防水性能はIPX5です。PVCの耐油性は重油・白灯油・マシン油でも外観は問題ありませんが、接続チューブの可とう性が低下しますので固定配管にご利用下さい。但し、高耐油の環境で使用する際はSBOをご利用下さい。

コネクタの接続部の防水性能はIPX6です。PVCの耐油性は重油・白灯油・マシン油でも外観は問題ありませんが、接続チューブの可とう性が低下しますので固定配管にご利用下さい。但し、高耐油の環境で使用する際はSBOをご利用下さい。

SGP管をケーブル保護管としてご利用の際に、SGP管とボックスの接続にご利用ください。

接続チューブとボックスの接続用45°コネクタです。

接続チューブとボックスの接続時にご利用ください。

接続チューブとネジなし接続電線管の接続にご利用ください。

耐塩性・耐薬品性・耐硫化水素ガス錆無し、非磁性体、自己消火性 接続チューブとボックスの接続時にご利用ください。

接続チューブと接続電線管の接続時にご利用ください。

接続チューブとボックスの接続用90°コネクタです。

接続チューブの中間接続用水抜きコネクターです。

ネジの変換にご利用ください。

ねじ付電線管は捻じ込にて取付
