5ページ目: 電線管用コネクタ

袋ナット緩み止め機構付き

速結式で、袋ナットの締付けは手で行えます。 ハロゲンフリーで、耐熱性はUL94V2です。 防水性は、IP67(防塵で防浸形)です。

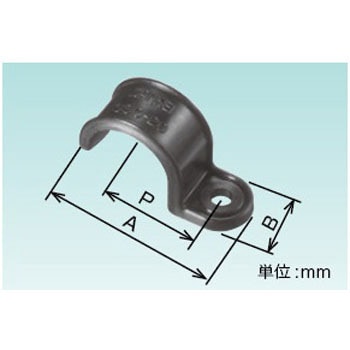

片側止めサドルです。 耐熱性はUL94V0です。

難燃性はUL94V0です。

カチコネ露出・丸・ユニバーサルボックスにVE管を接続するためのコネクタです。 高耐候性・耐衝撃性の樹脂を使用しております。

電線管やボックスや機器の接続に使用します。

CD管、サヤ管相互の接続に使用します。 Gタイプは接続も解除も一発でOK。スリムなストレートタイプです。

ボックス位置が低い場合等の横ノックへの配管や鉄筋を避けての配管等に便利です。 接続も解除も一発でOK! PF管用は防水型パッキンセットを使用すれば、防水型にできます。

狭い場所での片手解除が可能。 スムーズで確実なワンタッチ接続。 コンパクトな形状。

ストレートパイプコネクタはフレキを電線管に接続するためのコネクタです。 本体材質は亜鉛ダイカスト製で、三価亜鉛電気メッキ処理を施しています。 ナット側はフレキサイズの刻印、本体側はネジサイズを刻印表示しています。

フレキシブルコンジットと電線管の接続用です。

屋外用配線保護可とう管本体と、ボックスや分電盤との接続に使用します。

KK-TUBEをMネジ機器等に接続するためのストレートコネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております接続ネジの内側には、ナイロン製ブッシング(緑色) が装着済みで、入線時にケーブルを傷めません本体にはロックナット、パッキンがセットされております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております青色の丸シールが厚鋼用の目印です六角ボルトが下面になる様施工して下さい※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するためのストレートコネクタです本体はステンレス製SCS13(SUS304)製ですこの商品には別途ナイロン製ブッシング(青色)を装着することができます。納期等詳細はお問合せ下さい。(但し、W-SCB-104には装着することができません)※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するためのストレートコネクタです本体は66ナイロン(PA66)製ですPA66樹脂は耐食性、耐油性、耐薬品性及び電気絶縁性に優れています※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KK-TUBEをBOX等に接続するための90°アングルコネクタです本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております接続ネジの内側には、ナイロン製ブッシング(黄色)が装着済みで、入線時にケーブルを傷めません※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

ケイフレックスを制御盤類のノックアウトに接続し、ケーブルをグランドするためのコネクタです。表中の「接続できるケイフレックス」欄の※1印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。複数本のケーブルをグランドするコネクタもご用意できます。お問合せ下さい。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

ケイフレックス等のボックスコネクタ(例：KMBG)を接続して回転式のコネクタにするための亜鉛合金ダイカスト又は真鍮製の回転ハブです。真鍮製の製品はRoHS 対応しておりません。めねじ部分は非防水のため取付けるコネクタにはパッキンの附属されている製品をご使用下さい。回転部破損防止のため下記の事項にご配慮いただき、必要に応じて実装試験のうえご使用下さい。・ケイフレックスが袋ナット根元から曲がらないよう長さに余裕を持たせて下さい。・ケイフレックスが振られないよう安全な可動条件、配管、収容率にして下さい。(逆U 字配管は振られやすいので特にご注意下さい。)

防水プリカをリミットスイッチ等の電気機器に接続するためのコネクタです。防水プリカの接続は、ユニオン式です。90°形・45°形のコネクタには、方向を決める亜鉛ダイカスト(ZDC)製ロックナットを附属しています。プリカチューブとコネクタの引張力は500N (JIS C 8461- 22 の分類コードは3ミディアム) です。JIS C 8461-1 による分類コード:X342X16523X0

ビニル被覆なしケイフレックス(型式KM/KI)を制御盤のノックアウトに接続するための90°形コネクタです。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

フレキの中間を固定するためのコネクタです。防水仕様をご希望の場合は、N2V2BGと ご指定下さい。サンフレキROBO#16～#63 とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。

ケーブルを制御盤類のノックアウトに接続するための小型コネクタです。

ケイフレックスを防爆機器類に接続するためのコネクタです。ケイフレックスは、ビニル被覆ケイフレックスをご使用下さい。特に、Type KIH/KPFを推奨します。ケイフレックスを化学プラント等の爆発の危険のある場所に施設する場合にご使用下さい。セパレート形(KXUBG/K2XUBG)は、本体とスリーブが分割されていますので施工及びメンテナンスが簡単です。表中の「接続できるケイフレックス」欄の※印はKMS，KMV，KPF，KIH，KIC，KIV，KMEC，KPBF，KMB，KIB を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#12～54 は1000N(JIS のヘビー)です。K2XBG/K2XUBG は波形ケイフレックス(KMS，KMV，KMEC)が使用できます。KXBG/KXUBG のラベル色調は赤色、K2XBG/K2XUBG のラベル色調は黒色です。

サンフレキROBO 等のボックスコネクタ(例:N2BG)を接続し、回転式コネクタにするための高負荷用ポリアミド樹脂製ベアリング式回転ハブです。 回転式コネクタ(例:N2RBG)より高負荷、厳しい回転の箇所でご使用いただけます。 過度な負荷を掛けてのご使用はサンフレキROBO 破損の恐れがございますので、実装試験のうえご使用下さい。 ケイフレックス、鋼製電線管などの金属管または重量物との接続には使用しないで下さい。 めねじ部分は非防水のため取り付けるコネクタにはパッキンの附属されている製品をご使用下さい。( 下記使用例をご参照下さい。)

接続チューブとボックスの接続用45°コネクタです。

接続チューブとボックスの接続時にご利用ください。
