3ページ目: ケーブルラック本体

水平・垂直にY型分岐させる場合に使用します。

直角L型分岐用ラックに使用します。LA型カバーのコーナーを固定する場合、□VP□-400をご利用下さい。

T型分岐用のラックに使用します。

※エコガル製カバーの目板は、カバー接続部スキマ隠しEVPM-□□□Yが付属します。※800W以上は分割タイプになります。

水平にT型分岐させる場合に使用します。ラック幅により子桁の本数が異なります。

水平・垂直にY型分岐させる場合に使用します。

本体をL.T.Xに分岐させる場合に使用します。※エコガル製はシルバー塗装を致しております。

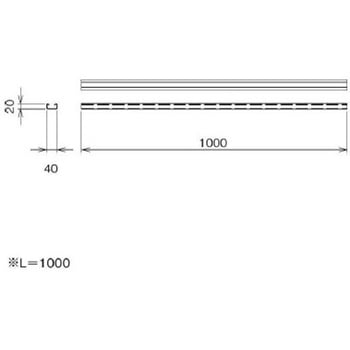

各種の分岐ラックでケーブルの垂れを防ぐ補助子桁です。

任意の箇所で分岐させる場合に使用します。

円形L型分岐用ラックに使用します。※800W以上は分割タイプになります。

X型に分岐させる場合に使用します。

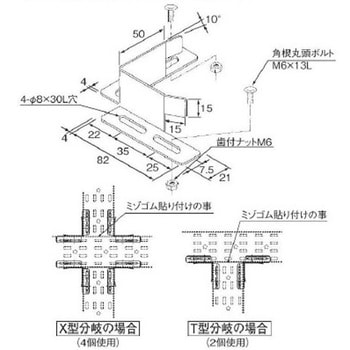

各種の分岐ラックでケーブルの垂れを防ぐ補助子桁用の支持金具です。

円形L型分岐用のラックに使用します。

X型分岐用のラックに使用します。※エコガル製カバーの目板は、カバー接続部スキマ隠しEVPMー□□□Yが付属します。※400W以上は分割タイプになります。

T型分岐用のカバーに使用します。

Y型分岐用のラックに使用します。

水平にX型分岐させる場合に使用します。

直線L型分岐用ラックに使用します。800W以上は分割タイプになります。

直角L型分岐用ラックに使用します。※エコガル製カバーの目板は、カバー接続部スキマ隠しEVPM-□□□Yが付属します。※800W以上は分割タイプになります。

本体をL.T.X形に分岐させる場合に使用します。※エコガル製はシルバー塗装を致しております。

L型に分岐させる場合に使用します。

水平にX型分岐させる場合に使用します。

直角L型分岐用のラックに使用します。

X型分岐用のラックに使用します。※400W以上は分割タイプになります。

T型分岐用のラックに使用します。※エコガル製カバーの目板は、カバー接続部スキマ隠しEVPM-□□□Yが付属します。※800W以上は分割タイプになります。

T型に分岐させる場合に使用します。

※エコガル製カバーの目板は、カバー接続部スキマ隠しEVPM-□□□Yが付属します。※800W以上は分割タイプになります。

水平T分岐部のカバーとしてご使用下さい。

※エコガル製カバーの目板は、カバー接続部スキマ隠しEVPM-□□□Yが付属します。

直角L型分岐カバーに使用します。EAT、EBT、ECT、EDT 共用

水平にY型分岐させる場合に使用します。

本体を分岐させる場合に使用します。30タイプと45タイプは接続部断面寸法が異なります。※エコガル製はシルバー塗装を致しております。

水平部のT分岐でご使用下さい。

分岐用金具と合せてご使用下さい。

直線部に使用します。本体相互は、接続金具を用いて8本のボルトで接続します。変形ラックの形状及びパーツ類は、標準ラックと同じ。底板の板厚は1.0mmです。(ケーブル支持棒2本付)100H型

直線型のラックです。(本体)※本製品は縦の耐震仕様ラックとして使用しないで下さい。RHの子桁組立ボルトはクロム化合物・鉛・ヒ素・カドミウム・水銀を含まない水系完全クロムフリーの表面処理です。

直線部に使用します。本体相互は、接続金具を用いて8本のボルトで接続します。変形ラックの形状及びパーツ類は、標準ラックと同じ。底板の板厚は1.0mmです。(ケーブル支持棒2本付)70H型

直線部に使用します。本体相互は、接続金具を用いて8本のボルトで接続します。変形ラックの形状及びパーツ類は、標準ラックと同じ。底板の板厚は1.0mmです。(ケーブル支持棒2本付)70H型

直線型のラックです。(本体)

直線部に使用します。本体相互は、接続金具を用いて8本のボルトで接続します。変形ラックの形状及びパーツ類は、標準ラックと同じ。底板の板厚は1.0mmです。(ケーブル支持棒2本付)100H型
