6ページ目: ケーブルラック用金具

本体を45°方向に接続する場合に使用します。

任意の水平角を取る場合に使用します。

任意の水平角度を取る場合に使用します。

水平方向に自在に振れ、接続箇所を吊り下げ支持できる金具です。□HP-3Fには、補助子桁が一本付いています。ご使用の際は、必要な長さに切断してお使い下さい。

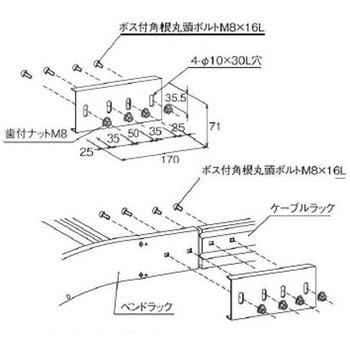

ベンドラックと、ケーブルラックの接続に使用します。

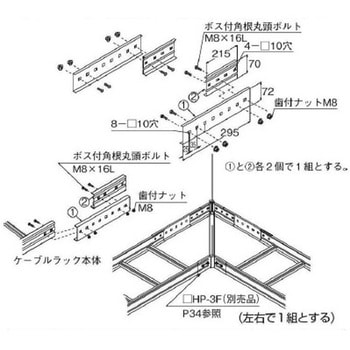

90°曲りの接続金具としてご使用下さい。

本体の直線接続時の伸縮吸収用に使用します。30mに対して1箇所、伸縮自在接続金具を使って施工して下さい。

任意の水平角を取る場合に使用します。

70H用

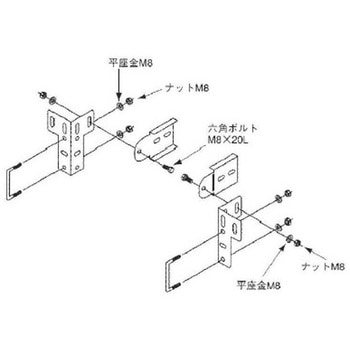

水平方向に自在に振れ、接続箇所をつり下げ支持できる金具です。

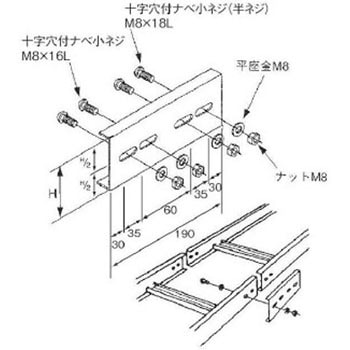

HタイプとLタイプ直線接続に使用します。

ラック本体の幅違い部の接続でご使用下さい。

幾種類かの分岐をこの金具で接続します。

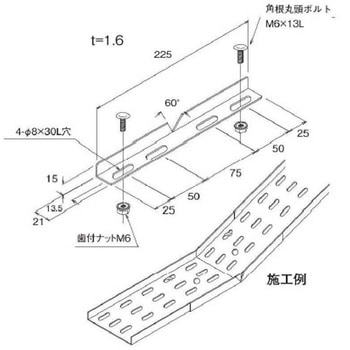

水平角度を取る場合に使用します。

任意の水平角度を取る場合に使用します。

親桁の長さ調整用に使用します。

任意の水平角度を取る場合に使用します。

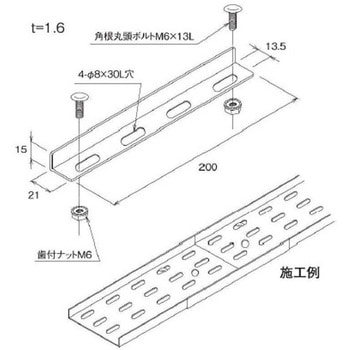

本体直線接続に使用します。

水平、垂直両方向の3次元的接続が可能な金具です。

本体の直線接続時の伸縮吸収用に使用します。直線30mに対して1箇所、伸縮自在接続金具を使って施工して下さい。

水平・垂直両方向の3次元的接続が可能な金具です。□HP-3Mには、補助子桁が一本付いています。ご使用の際は、必要な長さに切断してお使い下さい。

45°のスロープ接続用金具としてご使用下さい。

セパレーターを継ぎ合せる金具です。

本体の直線接続時の伸縮吸収用に使用します。

幾種類かの分岐をこの金具で接続します。

本体を直角に接続する場合に使用します。

本体の直線接続時の伸縮吸収用に使用します。

何種類かの分岐をこの金具で接続します。

水平横曲げ時に使用します。

※左右で1組とする。※立上りラックは100Hのみです。※接続する水平ラックは70H・100Hに対応します。※接続する水平ラックにより型番別となります。※この金具により耐震補強できるものではありません。

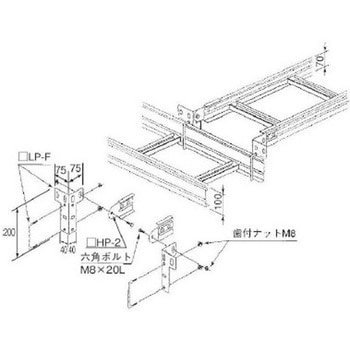

親桁70H→100Hに使用

本体接続部の伸縮吸収用に使用します。30mに対して1箇所、伸縮自在接続金具を使って施工して下さい。

セパレーターを継ぎ合せる金具です。(ステンレス製)

100H用

水平ベント時に親桁外回りの不足部分を補充する金具です。

立上げ・立下げの接続に使用します。(任意の角度に折曲げて使用して下さい)

本体の直線接続時の伸縮吸収用に使用します。30mに対して1箇所、伸縮自在接続金具を使って施工して下さい。

上下自在接続時に使用します。

立上げ?立下げの接続に使用します。

任意の水平角度を取る場合に使用します。(任意の角度に折曲げて使用して下さい)
