4ページ目: トグルスイッチ

RS Pro SPDT 10A トグルスイッチRS Pro の SPDT トグルスイッチシリーズをご紹介します。この高品質トグルスイッチは、単極双投コンタクト構成を実現し、 1 つの入力 Terminal と 2 つの出力端子を意味します。 10 A のコンタクト定格電流とさまざまなスイッチ動作を備え、すべて動作温度が -20 → +55 ° C となっていますRS Pro SPDT トグルスイッチは、基板用途向けのねじ又ははんだタブ終端を備えた設計です。SPDT タイプのトグルスイッチが必要な理由SPDT トグルは、一般的に回路内のシンプルなオン / オフスイッチ又は切り替えスイッチとして使用されます。オン / オフスイッチング動作とは、回路を異なるパスに接続するように設定できることを意味します。たとえば、光源とモータを備えた回路を出力に接続し、トグルスイッチのフリップを使用して 2 つの出力負荷を制御します。 取り扱いと保管90 % 未満の相対湿度で乾燥して低温の環境に製品を保管することにより、スイッチの Terminal oxidation を防止します。 注 ：製品を回路基板に取り付ける前や、未使用のユニットの場合は、必ず密閉バッグに入れておくことをお勧めします。材料特性.アクチュエータ：プラスチック.ブッシュ：ニッケルめっきの黄銅.ベース：フェノール樹脂成形コンパウンド、ブラック.スプリング：スチールワイヤ.コンタクト : 銀合金.ハウジング：鉄、ニッケルメッキ.端子：青銅、ニッケルめっき.金具：ナット(鉄、ニッケルめっき)、ワッシャ(スチール、ニッケルめっき)、ねじ(鉄、ニッケル)めっき済み).ラベル：霧状銀ポリエステルフィルム特長と利点. 10 A @ 250 VAC 、 15 A @ 125 VAC.電源切り替えスイッチ.単極双投コンタクト. IP40 フロントパネル保護.プラスチックアクチュエータ.動作温度： -20 → +55 ° C. UL 及び CUL 認定10 A スイッチ動作.オン - なし - (オン)、 RS 品番 (： 206-6994) ： 206-6994.オン - なし - (オン)、 RS 品番 (： 206-6996) ： 206-6996.オン - なし - (オン)、 RS 品番 (： 206-6997) ： 206-6997.オン - オフ - オン、 RS 品番 (： 206-6998) ： 206-6998.オン - オフ - オン、 RS 品番 (： 20-66999) ： 20-66999.オン - オフ - オン。 RS 品番 (： 206-7000) ： 206-7000.瞬時 - オフ - モメンタリ、 RS 品番 (： 206-7001) ： 206-7001.モメンタリ - オフ - モメンタリ、 RS 品番 (： 206-7002) ： 206-7002.モメンタリ - なし - オン。 RS 品番 (： 206-7003) ： 206-7003.モメンタリ - なし - オン。 RS 品番 (： 206-7004) ： 206-7004.モメンタリ - なし - オン。 RS 品番 (： 206-7006) ： 206-7006.瞬時オフ - オン、 RS 品番 (： 206-7007) ： 206-7007用途通信航空宇宙自動車計装制御産業用制御ソリューション原材料処理

RS PRO V18

UL認定、CSA認定、CE認定. Honeywell TLシリーズトグルスイッチ. TLシリーズMicro Switchトグルスイッチは、プルロック解除トグルレバーを備えています。これにより、誤操作を防止することができます(レバーの位置を変えるには、レバーを2.3 mm引っ張る必要があります)。 この製品は、強度と耐熱性に優れたトラッキング防止ケース素材と銀カドミウムコンタクトで構成されています。. MIL-DTL-3950に適合 耐環境シーリング / / 4極回路 標準レバー及びプルロック解除レバー / 3ポジション、保持 モメンタリ切り替え動作 温度範囲: -85 +160 °F 完全密閉スイッチングチャンバ ステップデザインケースにより、端子間のスペースを広げて、短絡防止を実現 考えられる用途: 産業用の機械や装置 軍用航空や民間航空 建設機器 テスト機器 農業用機械 プロセス制御 医療用計測機器. 考えられる用途: 産業機械及び装置 軍用及び商用航空 建設機器 テスト装置 農業機械 プロセス制御 医療機器

UL、CSA、CE. Honeywell NTシリーズトグルスイッチ. これらの密閉された商用グレードのトグルスイッチは、パネルが振動、過酷な温度、粉塵、水の影響を受けるような、需要の厳しい屋外環境向けに設計されています。. 手袋を着用した場合のトグルに対する操作感のフィードバック NEMA 3、3R、4、13及びIP67/68シーリング

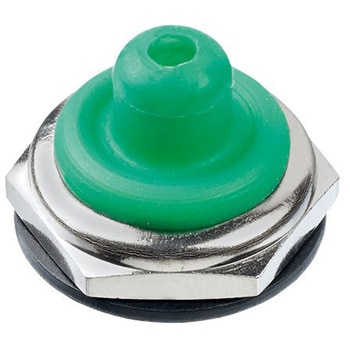

接点構成 = SPDT。動作特性 = (On)-Off-(On)。コンタクト定格電流 = 14 mA @ 28 V dc。実装タイプ = パネルマウント。末端様式 = はんだ。パネルのカットアウト直径 = 6.2mm。アクチュエータ長さ = 10.5mm。アクチュエータ材料 = クロムめっき黄銅。定格電圧 = 125 V ac， 250V ac。コンタクト材質 = 金めっきΩ。動作温度 Max = +80℃。CSA. はんだ付け時にスイッチアセンブリが過熱しないように注意してください。 バイアススイッチの'(on)'は、モメンタリの'on'の位置を表します。. トグルスイッチ、ミニチュア、プロフェッショナル. ゆっくりしたメーク / ブレーク動作 クロムめっきレバー はんだバケット端子 防水カバー(品番 ； 321-212 321-212 )を用意(アクセサリを参照) 品番 ； 317-077 317-077 、 ； 317-106 317-106 、 ； 317-128 317-128 、 ； 317-083 317-083 (金コンタクトを採用)を除き、銀コンタクトを採用 最大負荷0.4VA ガラス繊維入りポリエステル製ケース

接点構成 = SPDT。動作特性 = On-(On)。コンタクト定格電流 = 16A。実装タイプ = パネルマウント。末端様式 = タブ。IP保護等級 = IP67。パネルのカットアウト直径 = 12.7mm。アクチュエータ長さ = 17.5mm。アクチュエータ材料 = メタル。パネルのカットアウトサイズ = 12.7mm。Arcolectric 金属製トグルスイッチ 3900シリーズ 16 A. 3900シリーズのトグルスイッチは、単極と双極タイプのSPST、SPDT、DPST、DPDTスイッチング、モメンタリと3種類のポジション動作など、幅広いスイッチングオプションを取り揃えています。 ニッケルめっきの黄銅レバー、ニッケルめっきのナットとブッシュを備え、業界標準の 12.7 mm径の取り付け穴に適合し、安全で 耐久性がある動作を提供します。 これらのスイッチは、制御パネル、オートメーションシステム、テスト装置、産業機器、農業、海洋、自動車用アクセサリなど、従来のレバー操作が必要な多くの用途に使用されています。. 機械的寿命：50，000回 最大16(4)A @ 250V ac、T85 (ENEC)と20A @ 125/277 V dc (UL / CSA基準に適合)

接点構成 = DPDT。動作特性 = On-On。コンタクト定格電流 = 16A。実装タイプ = パネルマウント。末端様式 = タブ。IP保護等級 = IP67。パネルのカットアウト直径 = 12.7mm。アクチュエータ長さ = 17.5mm。アクチュエータ材料 = メタル。パネルのカットアウトサイズ = 12.7mm。Arcolectric 金属製トグルスイッチ 3900シリーズ 16 A. 3900シリーズのトグルスイッチは、単極と双極タイプのSPST、SPDT、DPST、DPDTスイッチング、モメンタリと3種類のポジション動作など、幅広いスイッチングオプションを取り揃えています。 ニッケルめっきの黄銅レバー、ニッケルめっきのナットとブッシュを備え、業界標準の 12.7 mm径の取り付け穴に適合し、安全で 耐久性がある動作を提供します。 これらのスイッチは、制御パネル、オートメーションシステム、テスト装置、産業機器、農業、海洋、自動車用アクセサリなど、従来のレバー操作が必要な多くの用途に使用されています。. 機械的寿命：50，000回 最大16(4)A @ 250V ac、T85 (ENEC)と20A @ 125/277 V dc (UL / CSA基準に適合)

接点構成 = DPDT。動作特性 = (On)-Off-(On)。コンタクト定格電流 = 16A。実装タイプ = パネルマウント。末端様式 = タブ。IP保護等級 = IP67。パネルのカットアウト直径 = 12.7mm。アクチュエータ長さ = 17.5mm。アクチュエータ材料 = メタル。パネルのカットアウトサイズ = 12.7mm。Arcolectric 金属製トグルスイッチ 3900シリーズ 16 A. 3900シリーズのトグルスイッチは、単極と双極タイプのSPST、SPDT、DPST、DPDTスイッチング、モメンタリと3種類のポジション動作など、幅広いスイッチングオプションを取り揃えています。 ニッケルめっきの黄銅レバー、ニッケルめっきのナットとブッシュを備え、業界標準の 12.7 mm径の取り付け穴に適合し、安全で 耐久性がある動作を提供します。 これらのスイッチは、制御パネル、オートメーションシステム、テスト装置、産業機器、農業、海洋、自動車用アクセサリなど、従来のレバー操作が必要な多くの用途に使用されています。. 機械的寿命：50，000回 最大16(4)A @ 250V ac、T85 (ENEC)と20A @ 125/277 V dc (UL / CSA基準に適合)

接点構成 = SPDT。動作特性 = On-On。コンタクト定格電流 = 16A。実装タイプ = パネルマウント。末端様式 = タブ。IP保護等級 = IP67。パネルのカットアウト直径 = 12.7mm。アクチュエータ長さ = 17.5mm。アクチュエータ材料 = メタル。パネルのカットアウトサイズ = 12.7mm。Arcolectric 金属製トグルスイッチ 3900シリーズ 16 A. 3900シリーズのトグルスイッチは、単極と双極タイプのSPST、SPDT、DPST、DPDTスイッチング、モメンタリと3種類のポジション動作など、幅広いスイッチングオプションを取り揃えています。 ニッケルめっきの黄銅レバー、ニッケルめっきのナットとブッシュを備え、業界標準の 12.7 mm径の取り付け穴に適合し、安全で 耐久性がある動作を提供します。 これらのスイッチは、制御パネル、オートメーションシステム、テスト装置、産業機器、農業、海洋、自動車用アクセサリなど、従来のレバー操作が必要な多くの用途に使用されています。. 機械的寿命：50，000回 最大16(4)A @ 250V ac、T85 (ENEC)と20A @ 125/277 V dc (UL / CSA基準に適合)

トグルスイッチ5000シリーズ.多様な接点構成を備えたパネルマウントスイッチラグ端子をはんだ付けブッシュねじ1/4-40UNS(6.35-4UNS)

UL、CSA、CECC、LNZ、GAMT1、QPL(欧州)、MUAHAG、NATO.バイアススイッチの'(on)'は、モメンタリの'on'の位置を表します。.トグルスイッチ、標準レバー.さまざまなコンタクト構成のパネル取り付けスイッチはんだラグ端子ブッシュねじ1/4-40UNS(6.35-4UNS)黄銅製アクチュエータ、ジアリルフタレート製ケースパネル切抜き:6.35mmΦ

ULCSA.トグルスイッチ，600H/600NHシリーズ(パワータイプ).単極と2極のスイッチがあり、フラット絶縁レバー型または従来のメタルレバー型を用意12mm取付ブッシュ#250(6.4(0.5))タブ端子

バイアススイッチの'(on)'は、モメンタリの'on'の位置を表します。.トグルスイッチ、スタンダード、基板実装、2A.自動クリーニング/ワイピング銀コンタクト付きのトグルスイッチ2本のフロントピンにより、支持力を強化。平ブッシュ付きの品番：317-695317-695を除き、ねじブッシュを採用0.1インチピッチグリッドの接続ピン銀コンタクトクロムめっき黄銅製アクチュエータ、PBT製ケース最小負荷:100mA@10V機械的寿命:100000回、電気的寿命:20000回

ULCSA.トグルスイッチ，600H/600NHシリーズ(パワータイプ).単極と2極のスイッチがあり、フラット絶縁レバー型または従来のメタルレバー型を用意12mm取付ブッシュ#250(6.4(0.5))タブ端子

ULCSA.トグルスイッチ，600H/600NHシリーズ(パワータイプ).単極と2極のスイッチがあり、フラット絶縁レバー型または従来のメタルレバー型を用意12mm取付ブッシュ#250(6.4(0.5))タブ端子

Leveractuatorswitches，600Hand600NHseries.Switchesforstop/startfunctiononpowerassemblies.Twoversionsavailable:standardwithmetallever(H)anddouble-insulatedwiththermoplasticlever(NH).

バイアススイッチの'(on)'は、モメンタリの'on'の位置を表します。.トグルスイッチ、ウルトラミニチュア、洗浄可能.垂直タイプと、2種類のライトアングル終端タイプを用意低レベルスイッチング向け完全シール構造で、浸漬洗浄に対応ウエーブはんだ付け可能。耐熱性能は260℃で5秒間金めっき黄銅端子黄銅製アクチュエータ、PBT製ケース最小負荷電流:10mA(50mV)-10μA(5Vdc)操作回数:60000(2ポジション)、30000(3ポジション)

トグルスイッチ5000シリーズ.多様な接点構成を備えたパネルマウントスイッチラグ端子をはんだ付けブッシュねじ1/4-40UNS(6.35-4UNS)

バイアススイッチの'(on)'は、モメンタリの'on'の位置を表します。.トグルスイッチ、ウルトラミニチュア、洗浄可能.垂直タイプと、2種類のライトアングル終端タイプを用意低レベルスイッチング向け完全シール構造で、浸漬洗浄に対応ウエーブはんだ付け可能。耐熱性能は260℃で5秒間金めっき黄銅端子黄銅製アクチュエータ、PBT製ケース最小負荷電流:10mA(50mV)-10μA(5Vdc)操作回数:60000(2ポジション)、30000(3ポジション)

バイアススイッチの'(on)'は、モメンタリの'on'の位置を表します。.トグルスイッチ、ウルトラミニチュア、洗浄可能.垂直タイプと、2種類のライトアングル終端タイプを用意低レベルスイッチング向け完全シール構造で、浸漬洗浄に対応ウエーブはんだ付け可能。耐熱性能は260℃で5秒間金めっき黄銅端子黄銅製アクチュエータ、PBT製ケース最小負荷電流:10mA(50mV)-10μA(5Vdc)操作回数:60000(2ポジション)、30000(3ポジション)

多様な接点構成を備えたパネルマウントスイッチ。ラグ端子をはんだ付け。ブッシュねじ1/4-40UNS(6.35-4UNS)

UL.3600NFSeries-SealedIP65.SealedtoggleswitcheswithsolidsilvercontactsespeciallysuitableforexternalapplicationsAninternalo-ringtogetherwiththesealingbootprovidesadoublelevelofprotection0.25in.solder/quickconnectterminalsBrassactuatorandPhenoliccase

バイアススイッチの(on)は、モメンタリ(on)位置を表す.ToggleSwitches，Std，15AMetalLever.Singleanddoublepoleswitcheswithachoiceofflatinsulatedornickelplatedbrasslevers.12mmmountingbush250(1/4in.)terminalsBrassactuatorandMelamine/PolyestercaseSilver/NickelAlloycontacts

バイアススイッチの(on)は、モメンタリ(on)位置を表す.ToggleSwitches，Std，15AMetalLever.Singleanddoublepoleswitcheswithachoiceofflatinsulatedornickelplatedbrasslevers.12mmmountingbush250(1/4in.)terminalsBrassactuatorandMelamine/PolyestercaseSilver/NickelAlloycontacts
