MMSでMCCBとサーマルリレーを一体化
MMSとコンタクタTeSysDシリーズの組合わせは省配線、省スペースを実現
仕様標準形(熱動-電磁)
質量(kg)0.26
外形寸法(mm)44.5×89×78
適合規格IEC、UL508、CSA
38Aまで横幅45mmに統一、しかも全機種1a1b補助接点標準装備。
38Aまで低消費電力形をフルラインアップ。
専用ブスバーで、一次側渡り配線不要。
サージキラーは右側にワンタッチ取付。

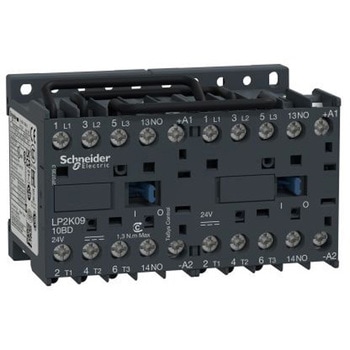

仕様●製品群：TeSys K●過電圧カテゴリー：III
質量(kg)0.48
取付支持形式Plate、レール
規格EN/IEC 60947-4-1、GB/T 14048.4、UL 60947-4-1、CSA C22.2 No 60947-4-1、JIS C8201-4-1
接点構成3NO
定格絶縁電圧(V)Power circuit： 600 conforming to UL 508、Power circuit： 690 conforming to IEC 60947-4-1、Signalling circuit： 690 conforming to IEC 60947-4-1、Signalling circuit： 690 conforming to IEC 60947-5-1、Signalling circuit： 600 conforming to UL 508、Power circuit： 600 conforming to CSA C22.2 No 14、Signalling circuit： 600 conforming to CSA C22.2 No 14
定格電流(A)9A(at<60℃)at<=440VAC AC-3 for power circuit、9A(at<60℃)at<=440VAC AC-3e for power circuit、20A(at<60℃)at<=390VAC AC-1 for power circuit
保護等級IP20 従いVDE 0106
補助接点1NO
絶縁抵抗(MΩ)>10 for signalling circuit
難燃性V1従い UL 94、Requirement 2 conforming to NF F 16-101、Requirement 2 conforming to NF F 16-102
電極(P)3
接続端子screw clamp terminals
モーター容量(kW)2.2 at 220～230VAC 50/60Hz、4 at 380～415VAC 50/60Hz、4 at 440/690VAC 50/60Hz
機械的耐久性5百万サイクル
電気的耐久性1.3Mcycles 9A AC-3 at Ue<=440V、1.3Mcycles 9A AC-3e at Ue<=440V、0.16Mcycles 20A AC-1 at Ue<=690V、0.02Mcycles 54A AC-4 at Ue<=440V
標高(m)2000 without derating
定格インパルス耐電圧(kV)8
定格遮断容量(A)110 at 220～230V conforming to IEC 60947、110 at 380～400V conforming to IEC 60947、110 at 415V conforming to IEC 60947、110 at 440V conforming to IEC 60947、80 at 500V conforming to IEC 60947、70 at 660～690V conforming to IEC 60947
動作時間(ms)30～40 coil energisation and NO closing、10 coil de-energisation and NO opening
周囲温度(℃)動作：-25～50、保存-50～80
保護TC従い60068、TC従いDIN 50016
開放熱電流(A)20(at 60℃)for power circuit/10(at 50℃)for signalling circuit
動作回数(回)最大3600/h
寸法(高さ×幅×奥行)(mm)58×90×57
各種認証CB Scheme、CCC、UL、CSA、EAC、CE、UKCA
製品分類区分Reversing contactor
アプリケーションMotor control、Resistive load
定格使用電圧(V)Power circuit：<=690AC 50/60Hz、Signalling circuit： <= 690AC 50/60Hz
放熱量(W)3
スイッチング電流(mA)最小5 for signalling circuit
スイッチング電圧(V)最小17 for signalling circuit
抵抗(mΩ)3-Ith 20A 50Hz for power circuit(平均)
制御回路電圧(V)24DC
デバイスLP2K
1個
￥35,980
税込￥39,578
5日以内出荷
エコ商品
仕様●製品名：TeSys Deca●製品または部品の種類：Auxiliary contact block●装置の略称：LADN●適合性の範囲：TeSys D CAD/TeSys D LC1D/TeSys F LC1F/TeSys F CR1F/TeSys Deca CAD/TeSys Deca LC1D●取付方法：Front●極接点組成：2NO●Contacts operation：Instantaneous●環境特性：Normal environment●Protective treatment：TH従いIEC 60068●運転高度：3000m
規格UL 60947-5-1/CSA C22.2 No 60947-5-1/GB/T 14048.5/EN 50012
周囲温度及び使用空気温度(℃)-60～80、-5～60
接続端子screw clamp terminals
開放熱電流(A)10(at 60℃)
寸法(高さ×幅×奥行)(mm)48×26×42
RoHS指令(10物質対応)対応
各種認証CB/UL/CSA/CCC/EAC/UKCA
定格使用電圧(V)690AC 25～400Hz
IP等級IP20 conforming to IEC 60529
スイッチング電流(mA)最小5
スイッチング電圧(V)最小17
1個
￥5,398
税込￥5,938
5日以内出荷

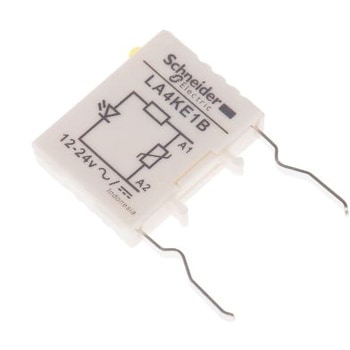

仕様●取付位置：前●製品群：TeSys
質量(kg)0.01
取付方式クリップ式
規格UL 60947-5-1、CSA C22.2 No 60947-5-1、EN/IEC 60947-5-1
保護等級IP2X 従い IEC 60529
周囲温度(℃)-50～80
保護TC(亜熱帯等あらゆる地帯にて使用可能)従いIEC 60068、TC(亜熱帯等あらゆる地帯にて使用可能)従いDIN 50016
寸法(高さ×幅×奥行)(mm)26×6×22
各種認証UL、CSA、CE、UKCA
製品分類区分Suppressor module
ピーク電圧(V)最大2Uc
制御回路電圧(V)12～24DC、12～24AC
デバイスLA4K
1個
￥3,698
税込￥4,068
5日以内出荷
仕様Better World 製品：あり
取付方式前面取り付け
シリーズTeSys、LADN
接続方式ねじ
構成通常端子：2NO
コンタクト数2
回路双極
RoHS指令(10物質対応)対応
特性TeSys D 側面取り付け補助コンタクト( ； 662-6248 662-6248 、 ； 744-6983 744-6983 、 ； 400-1467 400-1467 、 ； 400-1473 400-1473 )は、 TeSys D DC コンタクタと互換性がありません。. Schneider Electric 補助コンタクト - LADN TeSys D シリーズです. さらに安全性を高めるために、制御回路に補助接点を追加したいとお考えですか?Schneider Electric は、最新の補助接点部品 特に、 LADN TeSys シリーズの補助コンタクタは、コンタクタ、リレー、回路ブレーカなどの他の主要デバイスと連動するセカンダリスイッチングデバイスとして機能することで、回路の信頼性を高めます。. 特長と利点:. 制御回路の消費電力が低い 機械的耐久性は 30 M サイクル 軽量コンパクトで、互換性のあるコンタクタに簡単に取り付けられます。前面取り付け コンタクタ / 回路ブレーカへの直接取り付けを簡素化。コンパクトなサイズで、導体のクリープ(特性変形)が発生したとしても、 EverLink Terminal 技術 Schneider18か月のメーカー保証 保護等級と安全機能 IEC 60947-5-1 関連のヒューズ定格 GG ヒューズ ；10 A BS 4795 、 EN 60947-5-1 、 IEC 60947-5-1 CSA 、 UL 認定 IP2X ( VDE0106 準拠 IEC 60068 に適合した温度処理と保護を施しています 動作時の周囲温度 (AAT) -5 ～ 60℃. 用途. モータスタータ / 制御システム スイッチコンタクタ / リレーコイル 制御 / 信号機器. 補助コンタクトは、どのように機能しますか?. 補助コンタクトは、一般的にコンタクタに取り付けられる電気機械装置です。これらは、同時作動と停止が両方の装置に同時に適用され、接触器に物理的に接続されています。 AUX コンタクトは、前面取り付け又は側面取り付けのいずれかでコンタクタに取り付けることができます。これは通常、製品の形状とサイズが明確ですが、お使いのデバイスの互換性を確認してください。AUX コンタクトは、コンタクタを監視するのに非常に便利な機器です。 たとえば、接続されているコンタクタの全体的な電圧を心配することなく、低電圧 LED を直接補助コンタクタに接続できます(補助コンタクタがコンタクタから電気的に絶縁されている場合)。 LED を使用してデバイスを監視できます。つまり、モータがオフ / オンになっているかどうかを確認できます。
各種認証Better World 認証：Green Premium
動作温度範囲(℃)-5 → +60
コンタクト定格電流(A)10
コンタクト定格電圧(V)690
最大動作温度(℃)60
最小動作温度(℃)-5
1個
￥5,398
税込￥5,938
5日以内出荷
仕様Better World 製品：あり
幅(mm)90
極数3
奥行(mm)57
シリーズTeSys K
接続方式ねじ
補助接点1
機能可逆
構成通常端子：3NO
コイル電圧(V)24 /dc
特性Schneider Electric LP2K TeSys K 小型可逆式電磁接触器. Schneider ElectricのTeSys K電磁接触器は、機械的寿命と電気的寿命が長く、信頼性の高い電磁接触器です。このシリ-ズは、制御システムの統合や誘導モ-タ用途向けに設計されています。TeSys K電磁接触器は、すばやく簡単にセットアップでき、また、国際規格に適合しています。特殊なア-マチュア構造の設計により、シリ-ズのすべてのデバイスは、同じ物理的サイズとパネルのフットプリントを持ち、利便性が向上しています。特長. スイッチング機能を追加する内蔵補助接点 ねじ接続：IP20 フィンガ-セ-フ端子(北米と国際端子マ-キング対応) ねじによるパネル取り付け又はDIN レ-ル取り付可能 簡単に取り付けられるアクセサリ 瞬時補助接点 幅広い用途に対応する柔軟な制御回路 定格高故障短絡電流により、任意のコンポ-ネントを柔軟に選択可能. TeSys電磁接触器の使用カテゴリAC1とAC3にはどのような意味がありますか . 電磁接触器の使用カテゴリは、制御する負荷の種類と動作サイクル条件に基づいて、電流の生成と遮断の値を定義します。AC-1: 力率が0.95以上のすべてのAC機器に適用されます。使用例: 抵抗負荷、ヒ-タ-、配電など。AC-3: モ-タの運動中に破損が発生するかご形三相誘導電動機に適用されます。使用例: すべてのかご形三相誘導電動機、エレベ-タ、エスカレ-タ、コンベア、バケットエレベ-タ、コンプレッサ、ポンプ、ミキサ-、エアコンユニットなど。TeSys K電磁接触器は使用カテゴリ AC4 用途に適していますか . LC2K シリ-ズは、カテゴリ AC4 の最大電圧 440 V ac に対応しています。TeSys Kシリ-ズは、ダブルブレ-ク極タイプの電磁接触器ですか . はい、TeSys Kシリ-ズは平行移動により、極のダブルブレ-クを実現しています。
コンタクト定格電流(A)9
コンタクト定格電圧(V)690/ac
最小動作温度(℃)-25
1個
￥35,980
税込￥39,578
5日以内出荷
仕様補助コンタクト構成：1NC
幅(mm)45
極数3
奥行(mm)57
シリーズTeSys K
接続方式Screw
構成通常端子：3NO
コイル電圧(V)24 /dc
RoHS指令(10物質対応)対応
特性Schneider Electric LP1K0901BD3ミニチュアコンタクタ LP1K0901BD3は、24 V dc動作コイルと常時閉補助接点を搭載し、AC-3全負荷電流が9 Aの小型3極コンタクタです。
各種認証Better World 認証：Green Premium
コンタクト定格電流(A)9
コンタクト定格電圧(V)690/ac
最小動作温度(℃)-25
1個
￥19,980
税込￥21,978
5日以内出荷
仕様Better World 製品：あり
幅(mm)45
極数4
奥行(mm)56.8
シリーズTeSys K
接続方式Screw
構成通常端子：2NO + 2NC
コイル電圧(V)24 /dc
RoHS指令(10物質対応)対応
特性Schneider Electric LP1K09008BDミニチュアコンタクタ LP1K09008BDは、24 V dc動作コイルを搭載し、AC-3全負荷電流が20 Aの小型4極コンタクタです。
コンタクト定格電流(A)20
コンタクト定格電圧(V)600/ac
最小動作温度(℃)-25
1個
￥19,980
税込￥21,978
5日以内出荷

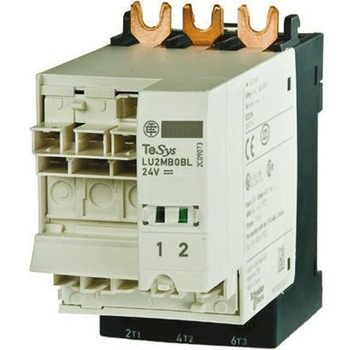

仕様併用：TeSys Uシリーズ
アクセサリタイプ可逆式ブロック
1個
￥34,980
税込￥38,478
5日以内出荷

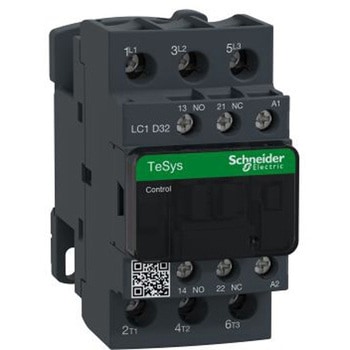

仕様Schneider Electric LC1D32P7コンタクタSchneider Electric LC1D32P7モデルは、230 V acで動作するコイルを搭載した3極コンタクタで、AC-3級定格電流(全負荷時)が32 Aとなっています。
幅(mm)45
極数3
奥行(mm)90
接続方式ねじ
補助接点2
構成通常端子：3NO
コイル電圧(V)230 ac
各種認証Better World 認証：Green Premium
許容入力15 kW
コンタクト定格電流(A)32
コンタクト定格電圧(V)690/ac
最小動作温度(℃)-40
1個
￥35,980
税込￥39,578
欠品中
仕様Better World 製品：あり
幅(mm)45
極数3
奥行(mm)57
シリーズLP4K
接続方式ねじ
補助接点1
構成通常端子：3NO
コイル電圧(V)24 /dc
RoHS指令(10物質対応)対応
特性Schneider Electric LP4K0901BW3ミニチュアコンタクタ LP4K0901BW3は、24 V dc動作コイルと常時閉補助接点を搭載し、AC-3全負荷電流が9 Aの小型3極低消費電力コンタクタです。
コンタクト定格電流(A)9
コンタクト定格電圧(V)690/ac
最小動作温度(℃)-25
1個
￥21,980
税込￥24,178
5日以内出荷
仕様Better World 製品：あり
取付方式前面取り付け
シリーズTeSys、LA1K
接続方式ねじ
構成通常端子：1NC + 1NO
コンタクト数2
回路双極
特性Schneider Electric uencies コンタクト - TeSys LA1K シリーズ. さらに安全性を高めるために、制御回路に補助接点を追加したいとお考えですか?Schneider Electric は、最新の補助接点部品 特に、 LA1K シリーズの補助コンタクタでは、コンタクタ、リレー、回路ブレーカなどの他の主要デバイスと連動する二次スイッチングデバイスとして機能することで、回路の信頼性を高めることができます。. 特長と利点.TeSys K シリーズの補助コンタクトは、市場で最小のコンタクタの 1 つで、狭いスペースでの使用に適しています。しかし、このサイズによってパフォーマンスが低下することはありません。この範囲では Peak Efficiency が実現し、他のアプリケーションとシームレスに統合できます。 2.2 → 5.5 kW の用途で使用でき ます。 Terminal Connection タイプには、ねじクランプ、固定コネクタ、スプリング Terminal 、プリント基板及び回路基板用のピンが含まれます モデルによって異なる接点と NC 接点はありません。 LR2K シリーズなどの追加のサーマルリレーを使用したモータ保護 規格 - IEC 60947 - 保護配電、最大 1000 V ac 及び 1500 V d.c 、 VDE0660 等級は最大 1000 V 及び 1500 V d.c の回路に使用するスイッチギア、 NF C 63 、 110 、 BS 5424 、 UL 、 CSA 、 CE 及び CCC 認定です. 補助コンタクトは、どのように機能しますか?. 補助コンタクトは、一般的にコンタクタに取り付けられる電気機械装置です。これらは、同時作動と停止が両方の装置に同時に適用され、接触器に物理的に接続されています。 AUX コンタクトは、前面取り付け又は側面取り付けのいずれかでコンタクタに取り付けることができます。これは通常、製品の形状とサイズが明確ですが、お使いのデバイスの互換性を確認してください。AUX コンタクトは、コンタクタを監視するのに非常に便利な機器です。 たとえば、接続されているコンタクタの全体的な電圧を心配することなく、低電圧 LED を直接補助コンタクタに接続できます(補助コンタクタがコンタクタから電気的に絶縁されている場合)。 LED を使用してデバイスを監視できます。つまり、モータがオフ / オンになっているかどうかを確認できます。. 一般的な用途.ノイズの影響を受けやすい場所 プログラマブルコントローラ出力 その他のシンプルな制御システム
各種認証Better World 認証：Green Premium
コンタクト定格電流(A)10
コンタクト定格電圧(V)600/ac
1個
￥3,698
税込￥4,068
欠品中
仕様Better World 製品：あり
幅(mm)45
極数3
奥行(mm)56.8
接続方式Screw
補助接点1
構成通常端子：3NO
コイル電圧(V)24 /dc
RoHS指令(10物質対応)対応
特性Schneider Electric LP1K TeSys Kミニチュアコンタクタ. Schneider ElectricのTeSys Kサイレントミニチュアコンタクタは、機械的寿命も電気的寿命も長い信頼性の高いコンタクタです。LP1Kシリ-ズはDC駆動コンタクタで、ノイズや高干渉主電源に敏感な領域での使用に最適なサイレントコンタクタです。TeSys Kコンタクタは、すばやく簡単にセットアップできると同時に国際規格への適合を維持できます。特殊なア-マチュア構造設計により、シリ-ズのすべてのデバイスは、物理サイズとパネルフットプリントが共通で便利です。特長と利点. 内蔵補助接点によるスイッチング機能の追加 ねじ接続: 北米及び国際端子マ-キングの両方に準拠するIP20指保護端子 ねじによるパネル取り付け又はDINレ-ル取り付けに対応 整流器付きコイル搭載 簡単に取り付けられるアクセサリ 瞬時補助接点 広範な用途に対応する柔軟な制御回路 コンポ-ネント選択の柔軟性が上がる定格高故障短絡電流. TeSysコンタクタの使用カテゴリAC1とAC3にはどのような意味がありますか. コンタクタ使用カテゴリは、制御する負荷のタイプと動作サイクル条件に基づいて、メ-ク / ブレ-ク電流値を定義します。AC-1: 力率が0.95以上のすべてのAC機器に適用されます。使用例: 抵抗負荷、ヒ-タ-、配電など。AC-3: モ-タの動作中にブレ-クが発生する三相かご形モ-タに適用されます。使用例: すべての三相かご形モ-タ、エレベ-タ、エスカレ-タ、コンベア、バケットエレベ-タ、コンプレッサ、ポンプ、ミキサ-、エアコンユニットなど。TeSys Kコンタクタは使用カテゴリAC4用途に適していますか. LP1Kシリ-ズは、カテゴリAC4の最大電圧440 V acに対応しています。TeSys Kシリ-ズは、ダブルブレ-ク極タイプのコンタクタですか. はい、TeSys Kシリ-ズは平行移動による極のダブルブレ-クを実現しています。
許容入力4 kW
コンタクト定格電流(A)9
コンタクト定格電圧(V)600/ac
最小動作温度(℃)-25
1個
￥19,980
税込￥21,978
5日以内出荷

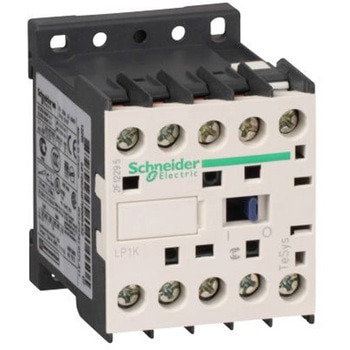

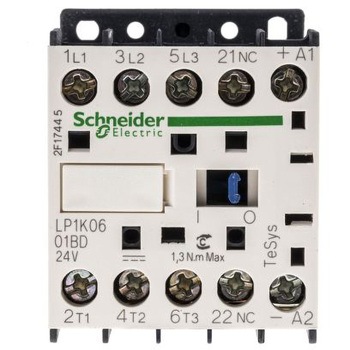

仕様Better World 製品：あり
幅(mm)45
極数3
奥行(mm)57
シリーズLP1K
接続方式Screw
補助接点1
構成通常端子：3NO
コイル電圧(V)24 /dc
RoHS指令(10物質対応)対応
特性Schneider Electric LP1K0601BDミニチュアコンタクタ LP1K0601BDは、24 V dc動作コイルと常時閉補助接点を搭載し、AC-3全負荷電流が6 Aの小型3極コンタクタです。
コンタクト定格電流(A)6
コンタクト定格電圧(V)690/ac
最小動作温度(℃)-25
1個
￥14,980
税込￥16,478
5日以内出荷

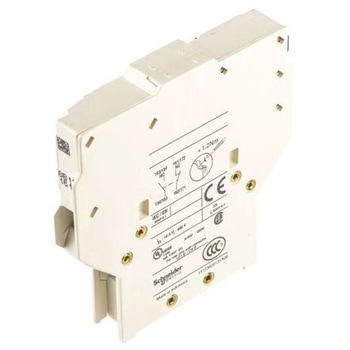

仕様Better World 製品：あり
取付方式サイド
シリーズTeSys、LAD8
接続方式ねじ
構成通常端子：1NO / 1NC
コンタクト数2
回路2P
各種認証Better World 認証：Green Premium
動作温度範囲(℃)-5 +→60
コンタクト定格電流(A)10
コンタクト定格電圧(V)690/ac
最大動作温度(℃)60
最小動作温度(℃)-5
1個
￥5,398
税込￥5,938
5日以内出荷

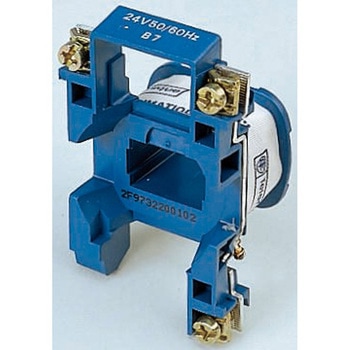

仕様Better World 製品：あり
シリーズLX1D
RoHS指令(10物質対応)対応
特性LC1-D Contactor coils. AC coils for mounting on LC1-D contactors.
アクセサリタイプ接触器コイル
併用可能製品LC1 Series
1個
￥10,980
税込￥12,078
5日以内出荷

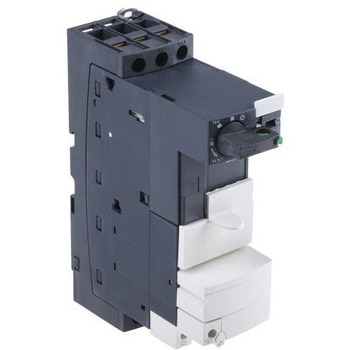

仕様Schneider では、 TeSys シリーズの色をホワイトからブラックに変更しています。お届けする在庫商品は、これらの色のいずれかになります。色の変更は製品のフィット、フォーム、機能を与えることがありませんので、ご安心ください。. 示された電流は440Vの電圧を使用した場合です。LUBシリーズのパワーベースは非可逆タイプ、LU2Bシリーズは可逆タイプです。. Schneider Electric パワーベース - U-Line シリーズ. Schneider Electric パワーベースは、制御ユニットと組み合わせて使用する際に毎回必要となる基本ユニットです。このタイプのパワーベースは、制御電圧モータの電力とは独立しており、ブレーキ機能も組み込まれています。. 特長. このシリーズの各パワーベースは、制御電圧とモータパワーに依存しません。ブレーキ機能を搭載しており、遮断容量は 50 kA のダウンタイムに大幅な影響を与えます。2 つの補助コンタクト( 1NO + 1NC )は、パワーコンタクトの開位置や閉位置を示します。各パワーベースの幅は 45 mm です。
全長(mm)145
極数3
規格CSA、IEC、UL
シリーズTeSys
全幅(mm)45
許容電流(A)32
深さ(mm)全体的：126
相数3
許容入力25 hp
定格電圧(kV)220
IP等級IP20、IP40
1個
￥65,980
税込￥72,578
5日以内出荷
仕様Better World 製品：あり
シリーズTesys
特性プラグイン、コイルサプレッサ. コイルの過渡電圧を抑制 補助コンタクトブロック取り付け時でも、接触器及び制御リレーの前に直接取り付け コイルの励磁時に点灯するLEDを組み込み
アクセサリタイプサージサプレッサ
併用可能製品CAシリーズ、LCシリーズ、LPシリーズ
実装タイプクリップオン
1個
￥3,698
税込￥4,068
5日以内出荷
1個
￥10,980
税込￥12,078
5日以内出荷
1個
￥65,980
税込￥72,578
5日以内出荷
仕様●製品群：TeSys●過電圧カテゴリー：III
質量(kg)0.235
取付支持形式Plate、レール
接点構成3NO
定格絶縁電圧(V)Power circuit： 600 conforming to UL 508、Power circuit： 690 conforming to IEC 60947-4-1、Signalling circuit： 690 conforming to IEC 60947-4-1、Signalling circuit： 690 conforming to IEC 60947-5-1、Signalling circuit： 600 conforming to UL 508、Power circuit： 600 conforming to CSA C22.2 No 14、Signalling circuit： 600 conforming to CSA C22.2 No 14
定格電流(A)9A(at<60℃)at<=440VAC AC-3 for power circuit、9A(at<60℃)at<=440VAC AC-3e for power circuit、20A(at<60℃)at<=690VAC AC-1 for power circuit
補助接点1NC
絶縁抵抗(MΩ)>10 for signalling circuit
電極(P)3
接続端子screw clamp terminals
モーター容量(kW)2.2 at 220～230VAC 50/60Hz AC-3、4 at 380～415VAC 50/60Hz AC-3、4 at 440/690VAC 50/60Hz AC-3、2.2 at 220～230VAC 50/60Hz AC-3e、4 at 380～415VAC 50/60Hz AC-3e、4 at 440/690VAC 50/60Hz AC-3e、2.2 at 220～230VAC 50/60Hz AC-4、4 at 380～415VAC 50/60Hz AC-4、4 at 440/690VAC 50/60Hz AC-4
機械的耐久性30百万サイクル
電気的耐久性1.3Mcycles 9A AC-3 at Ue<=440V、1.3Mcycles 9A AC-3e at Ue<=440V、0.16Mcycles 20A AC-1 at Ue<=690V、0.02Mcycles 54A AC-4 at Ue<=440V
定格インパルス耐電圧(kV)8
定格遮断容量(A)110 at 220～230V conforming to IEC 60947、110 at 380～400V conforming to IEC 60947、110 at 415V conforming to IEC 60947、110 at 440V conforming to IEC 60947、80 at 500V conforming to IEC 60947、70 at 660～690V conforming to IEC 60947
動作時間(ms)10～20 coil de-energisation and NO opening、30～40 coil energisation and NO closing
コイルBuilt-in bidirectional peak limiting diode suppressor
開放熱電流(A)20(at 60℃)for power circuit/10(at 50℃)for signalling circuit
動作回数(回)最大3600/h
寸法(高さ×幅×奥行)(mm)58×45×57
RoHS指令(10物質対応)対応
製品分類区分Contactor
アプリケーションMotor control、Resistive load
定格使用電圧(V)Power circuit：<=690AC <=400Hz、Signalling circuit：<=690AC <=400Hz
放熱量(W)1.8
スイッチング電流(mA)最小5 for signalling circuit
スイッチング電圧(V)最小17 for signalling circuit
抵抗(mΩ)3-Ith 20A 50Hz for power circuit(平均)
制御回路電圧(V)24DC
1個
￥21,980
税込￥24,178
5日以内出荷
仕様●製品群：TeSys●過電圧カテゴリー：III
質量(kg)0.225
取付支持形式Plate、レール
規格EN/IEC 60947-4-1、EN/IEC 60947-5-1、UL 60947-4-1、UL 60947-5-1、CSA C22.2 No 60947-4-1、CSA C22.2 No 60947-5-1、GB/T 14048.4
接点構成3NO
定格絶縁電圧(V)Power circuit： 600 conforming to UL 508、Power circuit： 690 conforming to IEC 60947-4-1、Signalling circuit： 690 conforming to IEC 60947-4-1、Signalling circuit： 690 conforming to IEC 60947-5-1、Signalling circuit： 600 conforming to UL 508、Power circuit： 600 conforming to CSA C22.2 No 14、Signalling circuit： 600 conforming to CSA C22.2 No 14
定格電流(A)9A(at<60℃)at<=440VAC AC-3 for power circuit、9A(at<60℃)at<=440VAC AC-3e for power circuit、20A(at<60℃)at<=690VAC AC-1 for power circuit
保護等級IP2X
補助接点1NO
絶縁抵抗(MΩ)>10 for signalling circuit
難燃性V1従い UL 94、Requirement 2 conforming to NF F 16-101、Requirement 2 conforming to NF F 16-102
電極(P)3
接続端子screw clamp terminals
モーター容量(kW)2.2 at 220～230VAC 50/60Hz AC-3、4 at 380～415VAC 50/60Hz AC-3、4 at 440/690VAC 50/60Hz AC-3、2.2 at 220～230VAC 50/60Hz AC-3e、4 at 380～415VAC 50/60Hz AC-3e、4 at 440/690VAC 50/60Hz AC-3e、2.2 at 220～230VAC 50/60Hz AC-4、4 at 380～415VAC 50/60Hz AC-4、4 at 440/690VAC 50/60Hz AC-4
機械的耐久性10百万サイクル
電気的耐久性1.3Mcycles 9A AC-3 at Ue<=440V、1.3Mcycles 9A AC-3e at Ue<=440V、0.16Mcycles 20A AC-1 at Ue<=690V、0.02Mcycles 54A AC-4 at Ue<=440V
標高(m)2000 without derating
定格インパルス耐電圧(kV)8
定格遮断容量(A)110 at 220～230V conforming to IEC 60947、110 at 380～400V conforming to IEC 60947、110 at 415V conforming to IEC 60947、110 at 440V conforming to IEC 60947、80 at 500V conforming to IEC 60947、70 at 660～690V conforming to IEC 60947
動作時間(ms)30～40 coil energisation and NO closing、10 coil de-energisation and NO opening
コイルBuilt-in bidirectional peak limiting diode suppressor
周囲温度(℃)動作：-25～50、保存-50～80
開放熱電流(A)20(at 60℃)for power circuit/10(at 50℃)for signalling circuit
動作回数(回)最大3600/h
寸法(高さ×幅×奥行)(mm)58×45×57
RoHS指令(10物質対応)対応
各種認証CB Scheme、CCC、UL、CSA、EAC、CE、UKCA
製品分類区分Contactor
アプリケーションMotor control、Resistive load
定格使用電圧(V)Power circuit：<=690AC <=400Hz、Signalling circuit：<=690AC <=400Hz
放熱量(W)1.3
スイッチング電流(mA)最小5 for signalling circuit
スイッチング電圧(V)最小17 for signalling circuit
抵抗(mΩ)3-Ith 20A 50Hz for power circuit(平均)
制御回路電圧(V)24DC
デバイスLP1K
1個
￥19,980
税込￥21,978
5日以内出荷
仕様●取付位置：前●環境特性：通常環境●製品群：TeSys K
質量(kg)0.045
規格EN/IEC 60947-5-1、UL 60947-5-1、CSA C22.2 No 60947-5-1、GB/T 14048.5、JIS C8201-5-1、UL 60335-2-40：Annex JJ
接点構成1NO+1NC
定格絶縁電圧(V)690V 従い IEC 60947-5-1、600V 従い UL 60947-5-1、600V 従い CSA C22.2 No 60947-5-1
保護等級IP20 従いIEC 60529
絶縁抵抗(MΩ)>10
接続端子screw clamp terminals
標高(m)2000以下
周囲温度(℃)-50～80
保護TC(亜熱帯等あらゆる地帯にて使用可能)従いIEC 60068
開放熱電流(A)10(at 50 ℃)
寸法(高さ×幅×奥行)(mm)30×38×35
各種認証CB Scheme、CCC、UL、CSA、CE、UKCA
製品分類区分Auxiliary contact block
定格使用電圧(V)690AC 25～400Hz
スイッチング電流(mA)最小5
スイッチング電圧(V)最小17
デバイスLA1
1個
￥3,698
税込￥4,068
欠品中
