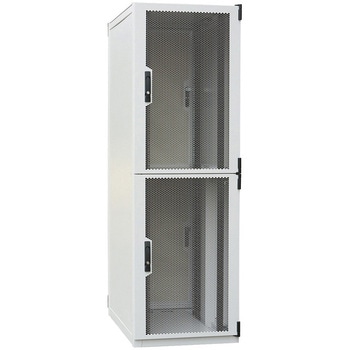

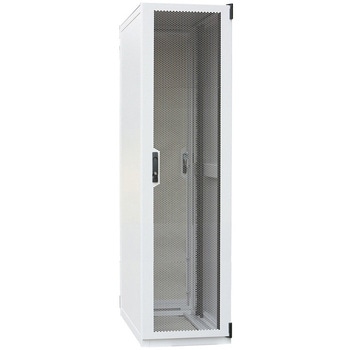

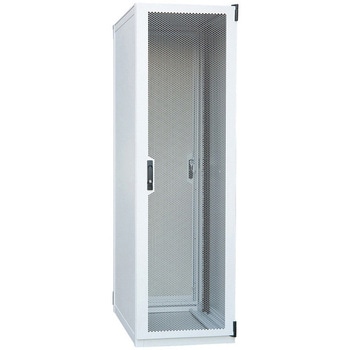

16ページ目: サーバーラック

屋外情報通信システムに適した、屋外型19インチラックです。防災無線、無線監視、VICSなど、情報通信システムの屋外無人基地局に適しています。防塵防水性能は、IP54に適合しています。直射日光による温度上昇を軽減する為、日除け板を設けています。環境に配慮し、耐候性にすぐれた「電着塗装+粉体塗装」は、塩水噴霧試験(JISZ2371)を実施しています。搭載可能質量は、600kgを達成しています。製作可能サイズは、最大43U(W700×H2000×D700)～最小11U(W650×H600×D600)にて、さまざまな特別仕様に対応いたします。

ラック内部の空気の流れの補助やサブラックの強制空冷用の19インチユニットです。ファンモーターが取り付く本体は、前後方向の固定位置が変更できます。(25mm間隔)。1Uの薄型設計です。別売のファンモーターを最大3個まで取り付けできます。ファンモーター、フィンガーガードを組み込んだ場合でも、全体の高さは43.6mm以内に収まります。

携帯に便利なストラップです。紐の部分は、黒のナイロンです。ケースに取り付けた後でも容易に素早く取り外せます。長さは、236mmです。ケース側面部分に、Φ5の穴開け加工をして取り付けます。

モニター取付用のフレームで、システムデスクFOTシリーズやデスクキャビネットRKDNシリーズにモニターを取り付けることができます。別売のモニター固定金具(FOTO-MMK)をWフレームの任意の位置でねじ止めできます。Wフレームの溝の自由な位置にクッションナットM5(PNO-13CN5)を挿入できます。上下2本のWフレームは高さ位置を調整できるので、Wフレームに挿入したクッションナットM5に対してモニターアーム等を取り付けできます。

挿抜ハンドル(LM81-21□等)に使用できるマイクロスイッチです。

底部からのほこりの侵入を防ぐ目的でラック内底部に取り付けます。機器を載せる場合にも使用できます。

ベルト等に引っ掛ける場合に便利な、携帯用クリップです。付属のねじ、もしくはリベットでケースに取り付けます。

19インチ機器同士を導通させることができます。電源からのアースが取れない機器を混載する場合などに使用します。取り付けはラック前面上下のフロントサブプレートとの共締めになります。

指定穴に対して取り付けることでM16のねじ穴を設けることができます。適合ラックのシリーズに使用すると、フロアレベラー(RAFL-□□□F)が取り付けできます。

ラックの高さ調整と水平だしに用います。下面部のねじ穴(M12)に対して取り付けて使用します。キャスターを取り付けたラックの動きを完全に止めたい場合も使用します。

ラックの高さ調整と水平だしに用います。下面部のねじ穴(M12)に対して取り付けて使用します。キャスターを取り付けたラックの動きを完全に止めたい場合も使用します。

フリーアクセスフロア用の鋼板製の架台です。各面からケーブルを導入できます。高さ調整用のライナーが付属しています。ラックを取り付けるボルト、ナット、座金が付属しています。

OAフロア用の鋼板製の架台です。各面からケーブルを導入できます。高さ調整用のライナーが付属しています。ラックを取り付けるボルト、ナット、座金が付属しています。

データセンターやサーバールームのサーバーラックへの送風ユニットです。フリーアクセスフロアのグレーチングパネル下に設置することにより、床下空調の冷風をサーバーラックの前面や周囲に送ることが可能です。簡単に既存のフリアクフロア用支持脚に取り付けできます。フロアの熱溜りが解消するように設置することにより、空調の電力消費量低減が期待できます。450/500mm角のグレーチングパネルに対応しています。大風量で静かなファンを使用しています。ファンは、スイッチにより、2台稼動または4台稼動から選択できます。ラック前面側等でフリアクフロア用支持脚が無い場合には、フリアクファンユニット脚(RAFFO-330LG)を取り付けると設置できるようになります。フリアクファンユニット脚(RAFFO-330LG)は、フリアクファンユニット(RAFF-500)に取り付ける専用金具です。ラック前面側等で、フリアクフロア用支持脚が無い場合に本製品を取り付けることで、フリアクファンユニットを設置できるようになります。取付高さは20mm単位で調整できます。付属のクッションナットとねじで、フリアクファンユニットのサイドフレームに対して取り付けます。

データセンターやサーバールームのサーバーラックへの送風ユニットです。フリーアクセスフロアのグレーチングパネル下に設置することにより、床下空調の冷風をサーバーラックの前面や周囲に送ることが可能です。簡単に既存のフリアクフロア用支持脚に取り付けできます。フロアの熱溜りが解消するように設置することにより、空調の電力消費量低減が期待できます。450/500mm角のグレーチングパネルに対応しています。大風量で静かなファンを使用しています。ファンは、スイッチにより、2台稼動または4台稼動から選択できます。ラック前面側等でフリアクフロア用支持脚が無い場合には、フリアクファンユニット脚(RAFFO-330LG)を取り付けると設置できるようになります。フリアクファンユニット脚(RAFFO-330LG)は、フリアクファンユニット(RAFF-500)に取り付ける専用金具です。ラック前面側等で、フリアクフロア用支持脚が無い場合に本製品を取り付けることで、フリアクファンユニットを設置できるようになります。取付高さは20mm単位で調整できます。付属のクッションナットとねじで、フリアクファンユニットのサイドフレームに対して取り付けます。

SSRシリーズ用のファンユニットで、ファンによる強制排気を行う場合に用います。ベンチレーション天板の下側に取り付けます。ファンモーター(RAFMシリーズ120mm角の機種)が8個または10個取り付けできます。

RSRシリーズ用の天板です。

RSRシリーズ用の天板です。

キャビネットラックRKCシリーズ等に、フロアレベラーRAFLシリーズ等を取り付ける場合に必要な金具です。ラックへの取り付けには付属のM5のねじを使用します。M16のねじ穴にフロアレベラーやスイングスタビライザーを取り付けできます。※2020年4月以降製造の新型ラックシリーズに使用できます。(2020年3月以前の製造品には使用不可)

ドアセットに組込みます。材質、色が選択できます。アクリルを選択した場合、半透明のアクリルからラック内部に搭載した機器の動作が確認できます。

ラックの前後に取り付けできるドアとドア枠です。別売のドアプレートは色、材質、放熱穴の有無を選択できます。

IEC603-2DIN41612規格に準拠したツーピースコネクタです。

IEC603-2DIN41612規格に準拠したツーピースコネクタです。

EIA規格の19インチラックに取り付けできるタブレット収納用の棚です。本製品1台でタブレットを最大15台収納でき、別売の仕切り板(RSTO-6U405P)を追加すれば、タブレットを最大20台まで収納できるようになります。別売のスマートフォン用2分割棚(RSTO-1520-WG)を組み込めば、スマートフォンを最大40台収納できます。※別売の仕切り板RSTO-6U405Pが1セット必要。充電ケーブルは引き出しの内部を通すことができるので、スッキリとした配線が可能です。有効高さが高いラックであれば、複数の本製品を取り付けできるので、タブレット収納数の増加への対応が容易です。収納面の底にゴムシートが付いており、タブレットの滑りとキズを防止します。

EIA規格の19インチラックに取り付けできるタブレット収納用の棚です。本製品1台でタブレットを最大15台収納でき、別売の仕切り板(RSTO-6U405P)を追加すれば、タブレットを最大20台まで収納できるようになります。別売のスマートフォン用2分割棚(RSTO-1520-WG)を組み込めば、スマートフォンを最大40台収納できます。※別売の仕切り板RSTO-6U405Pが1セット必要。充電ケーブルは引き出しの内部を通すことができるので、スッキリとした配線が可能です。有効高さが高いラックであれば、複数の本製品を取り付けできるので、タブレット収納数の増加への対応が容易です。収納面の底にゴムシートが付いており、タブレットの滑りとキズを防止します。

ラック同士を連結する金具です。機器を実装する前に、側板を取り外して連結します。ラックの機種により使用する個数が異なります。

ラック同士を連結する金具です。機器を実装する前に、パネルマウントフレーム、側板を取り外して連結します。ラックの機種により、使用する個数が異なります。

EMCシールド仕様の19インチサーバーラックです。外来電磁波によるサーバーの誤作動が低減します。サーバーからの電磁波による情報漏えいを防ぎます。NER20-4170A0WGは電波吸収体を設置していることにより、サーバーからの電波を吸収し機器同士の干渉障害を低減します。床貫通管によりシールド性能を落とすことなく光ケーブル等をラック内に引き込むことができます。(床貫通管は最大4本まで増設可能)。ラックの前後面、上下面の開口部で自然換気される構造です。電磁シールド性能は、周波数範囲300MHz～1000MHzの範囲で20dB以上のシールド効果を実現しています。専用アクセサリーの連結板を使用すれば、ラック同士を連結できます。<対象設備等>インターネットデータセンター電子政府・電子自治体銀行等金融機関警察一般企業の電算ルーム研究開発施設

四角穴が開いたパネルマウントフレームおよびガイドマウントフレームにはめ込むことによって、M5のねじ穴を設けると同時にサポートアングルの取付を容易にします。サポートアングル留め金具を1U位置の目印にあわせて四角穴にはめ込み、フック部分にサポートアングルの長丸穴をひっかけて、ねじで固定します。位置決めが容易で片手が空くため、サポートアングルの取り付けが一人で可能です。約30%の作業時間短縮が可能です。ウィスカ対策のため、表面処理にニッケルめっきを採用しています。取り付けにくい場合は別売のケージナットツール(NPO-CNT2T)を使用すると容易に取り付けできます。

ラックに収納した電子機器用のアース用プレートです。電子機器からのアース線を接続し、プレート自体をアースすることで、各機器がアースされます。

カードスロットの誤挿入を防止したい場合に使用します。カードガイド及び挿抜ハンドルの四角穴に取り付けます。

コインロックを取り付けると、ラック側板と後板の施錠が可能になります。側面と後面のホールプラグをコインロックに取り替えて使用します。側面と後面の3面分、3個入りです。

ラック下面に取り付けることにより、ラックの移動が容易になります。高さ調整ができるレベラー付きです。

分離型IEEE仕様のカードガイドの中間レールです。エンドフット(LM-61-955-□□-1)を端面に挿すことで、IEEE仕様のカードガイドになります。厚さ1.6及び2.0mm、奥行220mmのPCBが使用できます。

分離型IEEE仕様のカードガイドの端面の部品です。カードガイドエクストリュージョン(LM66-452-25-1)の端面に挿すことで、IEEE仕様のカードガイドになります。誤挿入防止用のコーディングピン(LM-81-054-0□-2)が挿入できます。

主要構成部品を電気的につなぐことができます。ラック1台分のアース線、ねじ類等の必要な部品がセットになっています。※取り付け位置等は付属の取扱説明書をご覧ください。

サーバーラックFGCシリーズの主要構成部品を電気的につなぐことができます。ラック1台分のアース線、ねじ類等の必要な部品がセットになっています。

RJ-45モジュラージャックが両側に付いたLANケーブルを中継するアダプタです。エンハンスド・カテゴリー5に対応しています。別売のJJパッチパネル(NPP-□U-□□JJP)に装着して使用できます。

フロントパネル(LM66-544-23、LM66-544-26)の上下に使用できるホルダーです。高さ3Uのフロントパネル(LM66-544-23)の上部や、挿抜ハンドルを使用しない場合に用います。フロントパネル、プリント基板、サブラックへの取り付けは付属のM2.5のネジを用います。

サブラックFCSシリーズのフロントWフレームに取り付けるEMC対策部品です。挿入したEMC仕様フロントパネルとの接触面がシールドされます。
