DiodesZetexの電子部品(オンボード)

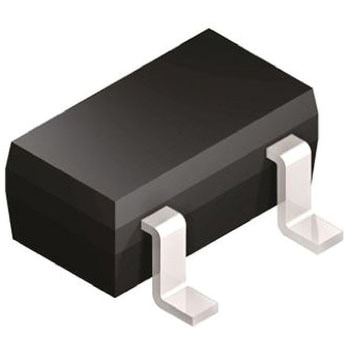

トランジスタタイプ = NPN最大DCコレクタ電流 = 200 mA最大コレクタ- エミッタ間電圧 = 40 Vパッケージタイプ = SOT-523 (SC-89)実装タイプ = 表面実装最大パワー消費 = 150 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 60 V最大エミッタ-ベース間電圧 = 6 Vピン数 = 31チップ当たりのエレメント数 = 1寸法 = 1.7 x 0.85 x 0.8mm小信号NPNトランジスタ、Diodes Inc

チャンネルタイプ = N， P最大連続ドレイン電流 = 4.1 A、4.98 A最大ドレイン-ソース間電圧 = 30 Vパッケージタイプ = SOIC実装タイプ = 表面実装ピン数 = 8最大ドレイン-ソース間抵抗 = 60 mΩ， 80 mΩチャンネルモード = エンハンスメント型最大ゲートしきい値電圧 = 3V最大パワー消費 = 1.35 Wトランジスタ構成 = フルブリッジ最大ゲート-ソース間電圧 = -20 V， +20 V長さ = 5mm高さ = 1.5mm補助強化モードMOSFET Hブリッジ、Diodes Inc.

論理回路 = 74AHCTロジックタイプ = バッファ， ドライバチャンネル数 = 1シュミットトリガ入力 = あり入力タイプ = CMOS、シュミットトリガ出力タイプ = 3ステート極性 = 非反転実装タイプ = 表面実装パッケージタイプ = SOT-25ピン数 = 5高レベル出力電流 Max = -8mA低レベル出力電流 Max = 8mA最大伝播遅延時間 @ 最大 CL = 9.5 ns @ 50 pF動作供給電圧 Max = 5.5 Vmm幅 = 1.7mm74AHCT1Gファミリ、Diodes Inc. 供給電圧範囲: 4.5 → 5.5 V 入力はTTL電圧レベル互換 ESD保護は、JESD22の200 Vマシンモデル(A115-A)、2000 V人体モデル(A114-A)、1000 V帯電デバイスモデルに対応
