積層信号灯

大音量ホーン内蔵のLED大型積層信号灯 グローブは耐衝撃性、耐熱性に優れたポリカーボネートレンズ使用 大型機器など高所に設置されることを考慮した充分な明るさ 製品表面にほこりがたまりにくい凸凹を無くしたグローブユニット 保護特性IP53で、水気や塵埃の多い工場でも使用できます。 NPNオープンコレクタ対応で、PLC等での直接駆動ができます。 欧州RoHS指令、24V仕様はCEマーキング対応 減音機能やSDカードによる音色グループ変更など充実の機能

アルミボディを採用した超スリム、小型機器などに最適です。 グローブは耐衝撃性、耐熱性に優れたポリカーボネートレンズ使用 プリズムカットのグローブが光源を鮮やかに拡散し、視認性をアップします。 ボディはアルミニウム製でさびに強く、美しさを長時間にわたり保ちます。 本体取付け用ネジ部に、管用平行ネジサイズを採用していますので、フレキシブル電線管などと直接接続できます。 ユニットの色によって配線が決められているユニット構造。色配列を変更しても、配線を変える必要はありません。機器への装着後でも、色配列の組替えが簡単におこなえます。 防塵・防噴流IP42構造で、塵埃の多い工場でも使用できます。 NPNオープンコレクタ対応で、PLC等での直接駆動ができます。 CEマーキング対応品です。(EN/IEC規格適合品)

屋外でも明るい大型信号灯点灯、点滅に加え、トリプルフラッシュとモータレス回転表示の4パターンを採用防水、防塵を高めたIP69K

軽量樹脂ボディタイプの超スリム、小型機器などに最適です。 グローブは耐候性、透光性に優れたアクリル樹脂を採用。 独自のプリズム構造とレンズカットグローブが光源を鮮やかに拡散し、視認性をアップします。 ボディは軽量なABS樹脂製、美しさを長時間にわたり保ちます。 本体取付け用ネジ部に、メートルネジ(M22×1.5)サイズを採用しています。 ユニットの色によって配線が決められているユニット構造。色配列を変更しても、配線を変える必要はありません。機器への装着後でも、色配列の組替えが簡単におこなえます。 防塵・防噴流IP65構造で、水気や塵埃の多い工場でも使用できます。 オープンコレクタ対応で、PLC等での直接駆動が可能です。 (DC24Vのみ) CEマーキング対応品です。(EN/IEC規格適合品)

新開発のLED照射構造で側面からの視認性を高めました。装置との一体化を追求した薄型タイプ。グローブ：耐衝撃性、耐熱性に優れたポリカーボネートレンズ使用。LEDの照射方向の設定で側面の輝度を確保できる照射構造で側面方向からの視認性を高めました。薄型化の追求で37.5mmの奥行きに抑え、機器との一体感が抜群に向上しました。光源にLEDを採用していますので、設置後は電球交換などのメンテナンスも不要でランニングコストも低減できます。オープンコレクタ対応で、PLC等での直接駆動が可能です。(DC24Vのみ)CEマーキング対応品です。(EN/IEC規格適合品)防塵・防噴流IP65構造で、水気や塵埃の多い工場、屋外でも使用できます。

明るさとコストと使いやすさを極限まで追求した[とくとくタワー]ポール取付タイプです。超高輝度発行ダイオード(LED)の採用で、視認性と耐久性に優れ、振動や消耗によるランプ切れの心配がありません。LED表示なのに、さらに驚きのコストパフォーマンスを実現しました。消費電力は、一般的な電球電球式表示灯の約1/5～1/10(アロー電子比)。消費電力が小さいので、シーケンサ(オープンコレクタ)による直接駆動が可能です。標準でNPNPNPオープンコレクタに対応しています。グローブは新開発のレンズカットにより、高所設置時、下方向からの視認性に優れ、また、グローブは、衝撃に強いポリカーボネート樹脂を採用しています。保護構造IP54(水平面取り付け時)、保護構造IP23(垂直面取付時)水のかかる場所でも使用可能です。

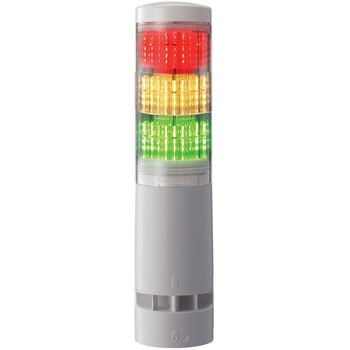

産業用PC/PLCから直接LAN制御、シンプル構成・簡単報知Before産業用PC制御の装置で接点出力ボードを利用しているが、部品点数も増えることから在庫・納期管理などが煩雑化。AfterHTTPやModbus/TCPで信号灯を直接制御できます。接点出力ボードを使用しないことで、部品点数削減によるコスト・管理工数の削減が可能です。使用シーン産業用PC/PLCから直接コマンド制御が可能です。接点出力ボード自体や接点点数削減ができます。上位システムの報知SCADAや生産管理システムなどの状態・アラート表示も汎用プロトコルで可能です。モニター上のアラートだけはなく、生産現場になじみのある信号灯で見える化することによって、即座に情報を把握し、見落とし防止につながります。簡単なソフトウェア設計コマンド生成機能WEBブラウザからLR5-LANにログインした後、設定画面上でLR5-LANを動作させたい項目を選ぶことで、コマンドを表示できます。動作コマンドを簡単に確認でき、取扱説明書を読み解く必要がないので、ソフト開発工数を削減できます。サンプルソースコードLR5-LANを動かすためのサンプルソースコードをWEB製品ページに掲載しています。Windows/Linuxで各種言語を用意しており、プロジェクトでの使用言語や得意な言語で簡単にお試しいただけます。充実した点滅プリセットパターン7種類のLED制御のプリセットパターンを用意しています。コマンド制御だけで点滅動作ができるため、PLCでクロックパルスの設定の手間を減らせます。ホスト機器接続確認機能ホスト機器との接続を確認できます。ホストとの接続が途絶えた際にLEDユニットでお知らせすることで、ホスト間死活監視が可能になります。配線の省工数化工数削減DC24Vで電源供給、RJ-45コネクタLANケーブルで制御ができます。バラ線と比較し配線工数が削減できます。電気工事不要オプションのPWS-ADをご利用いただくことでAC100Vコンセントからの電源供給が可能です。DC24Vのご用意が難しい場合でも工事不要で簡単に導入ができます。スタッカブル構造既存の信号灯 LRシリーズと同じスタッカブル構造。色順・段数を変更したい場合も、工具無しで簡単に変更ができます。

産業用PC・PLCとLAN接続でき、Ethernet通信で制御可能な積層信号灯です。HTTP・Modbus/TCPなどの汎用プロトコルに対応し、簡単に操作可能。産業用PC/PLCから直接コマンド制御が可能です。接点出力ボード自体や接点点数削減ができます。SCADAや生産管理システムなどの状態・アラート表示も汎用プロトコルで可能です。モニター上のアラートだけはなく、生産現場になじみのある信号灯で見える化することによって、即座に情報を把握し、見落とし防止につながります。ホスト機器との接続を確認できます。ホストとの接続が途絶えた際にLEDユニットでお知らせすることで、ホスト間死活監視が可能になります。DC24Vで電源供給、RJ-45コネクタLANケーブルで制御ができます。バラ線と比較し配線工数が削減できます。

ネットワークの情報を光と音・音声で即座に報知します。Text to Speechを搭載しているので、文字情報を音声情報に変換できます。

回転表示にも対応可能な信号灯。最大5段、色数は5色を取り揃えた信号灯。光源には超高輝度LEDを使用。電球に比べ消費電力が少なく、さらに振動にも強いため長寿命。各段ユニットはコネクタ接続で接触不良も少ないので安心。Kタイプでは点灯表示だけでなく回転表示も可能なため、従来の点滅表示より認識性がアップし、より多くの信号表示が可能です。また、回転表示は流動式のためモーターなどの磨耗トラブルもありません。超高輝度LEDを効果的に閃光させる独自のプリズムリフレクションシステム。新たに開発したプリズムで、効率よく屈折・反射し、小型でもあらゆる角度から認識可能になりました。Kタイプでは騒音の激しい工場などでも聞き取れる大音量の2種類のブザー音を内蔵。音量も70～85dB(at1m)の間で調整可能で、本体下部のレバー操作で行うので、設置後でも簡単に調整できます。

点灯・点滅・フラッシュ・回転、多彩な発光パターン積層信号灯でスタンダードな点灯、点滅に加え、トリプルフラッシュとモータレス回転に対応。 報知内容に応じて、最適な光り方を選択いただけます。IP66/69K対応、過酷な環境でも安心積層信号灯で最高クラスの防水、防塵性を実現。屋外での使用はもちろん、食品工場などでも安心してご活用いただけます。保護等級記号IP6X：耐じん形(じんあいの侵入を完全に防止する。)IPX6：暴噴流(あらゆる方向からのノズルによる強力なジェット噴流水)に対して保護する。IP69K：80℃の湯を、指定の形状のノズルから80～100BARの水圧で、14～16リットル/分の水量を供試体に放水します。供試体とノズルの間隔は10～15cm、放水の方位は水方向に、0、30度、60度、90度で、各方位につき30秒ずつ供試体を水平面上で回転させながら実施し、水の侵入の無いことを確認します。ねじ固定対応ヘッドカバー・ブザーユニットをオプションでご用意ユニット脱落防止のため、オプションにヘッドカバーとブザーユニットにねじ固定対応品をご用意。組立完成品で使用しているねじを使用可能なため、上部の交換のみで対応できます。標準色以外の発光色をご希望の際は、販売店へお問い合わせください。

赤、黄、緑の3色のLEDユニットを用いた積層型アラームライトです。軽量・省エネ・低価格を実現しました。

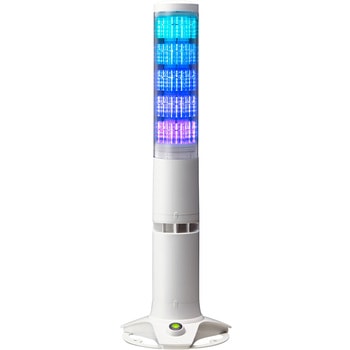

設備の異常を知らせる機器から、見える化時代の情報表示端末へ。これからの情報表示スタイル。 従来は機器の状態表示を光と音でお知らせするだけでしたが、「レボライト」は状態表示以外に、機器の動作プロセスを新たに表現できます。最大21色の発光色と3つの 動作モード・11音のブザー音を組み合わせ「時間」「残量」「レベル」等、今までできなかった表現を可能に、アイディア次第で様々な課題に対応する、見える化時代の情報表示端末です。

表示ユニットは1～5段までの積層ができ、色配列は自由に組み替え可能です。各層の引き出し線は、各ユニットに対応していますので配線の変更無く組み替えができます。明るさトコストと使いやすさを極限まで追求したLEDタワー直付けタイプです。

表示ユニットは1～5段階までの積層ができ、色配列は自由に組み替え可能です。各層の引き出し線は、各ユニットに対応していますので、配線の変更無く組み換えができます。コネクタ内蔵の壁付けブラケットで、機器輸送時の取り外し、再設定が簡単に行えます。1段あたりの消費電力は0.6wと、明るさと省エネを両立した表示灯です。

組合せ・組替えが自由にできます。グローブ：耐衝撃性、耐熱性に優れたポリカーボネート樹脂。ディップスイッチ装備。機器に設置後のユニットの増段(1～4段)の組み替えの際も、ディップスイッチを切り替えるだけで、配線操作の手間がありません。

高輝度LEDを採用のΦ50mm LED積層表示灯で機械や設備の稼働状況を明確に視認できるよう設計、洗練されたデザインと安心の品質で装置の見える化をサポート、主要な認証取得済み、保証期間18か月間、NPN/PNPオープンコレクタ接続に標準対応、輸送・設置に便利な100mmポール+可倒式台座

1「光」見えやすさインナーレンズを放射線状に配置した新設計の360°均一光レンズ(特許第6304575号)により、LEDの効率的かつ効果的な発光を実現しました。広い発光面積で明るく光ることで製造現場でより遠方からの報知に役立ちます。2「音」聞こえやすさ業界初の円筒型無孔性(穴なし)ブザーを採用。ブザーを4音搭載し、取付位置を最上部にすることで360°どの方位からでも現場環境に合った聞きやすいアラームをお届けします。音色選択と減音する場合は、ディップスイッチで簡単に操作が可能です。3「使」つかいやすさLEDユニット間の接続方法を、スタッカブル構造(積み重ね方式)に新設計(特許第6525219号/特許第6304574号)することにより、追加ネジや工具レスで簡単に色組替えや増段・減段が可能になりました。4「強」耐環境性の強さ凹凸形状を無くしたスムースサーフェースにより、ほこりや水、汚れの侵入を防ぎます。(IP保護等級65取得。※ LJタイプのみIP54)材質は衝撃に強いポリカーボネートを使用し、配線も断線を防ぐキャブタイヤケーブルを採用することで、より過酷な使用環境に耐えることができます。

超小型積層式LED表示灯

業界唯一の回転動作。業界初のプリズムを使った高級積層表示灯。積層灯で回転動作は業界唯一で，プリズムを使用(業界初)することにより360°の視野で高輝度発光します。 機種が豊富。電圧・動作・取付仕様などは1～5段すべてに共通。 ポール式にはアルミ台座、側面ブラケット、ポールカプラが選べます。 ブザー音は2種。

積層灯で回転動作は業界初で、フレネルレンズとLED配列の工夫による広範囲の明るさの点灯、回転&ブザー。 機種が豊富。電圧・動作・取付仕様などは1～5段すべてに共通。 ポール式には3種の設置方法。ブザー音は調整可能。

機器との調和を高めるスマート&スムースボディの積層信号灯。 様々な環境下で聞こえるブザー音 M12コネクタ配線&スタッカブル構造 中継BOX不要&かんたん取付け ハイコントラスト表示、自由な発光色の組合せ、様々な環境でくっきり表示

表示ユニットは1～5段までの積層ができ、色配列は自由に組み替え可能です。各層の引き出し線は、各ユニットに対応していますので配線の変更無く組み替えができます。明るさとコストと使いやすさを極限まで追求したLEDタワー壁付けタイプです。90度ピッチで360度回転させて仮固定が可能ですので、機器の搬送、搬入時の表示灯破損を気にすることなく取り付けていただくことができます。

表示ユニットは1～5段までの積層ができ、色配列は自由に組み替え可能です。各層の引き出し線は、各ユニットに対応していますので配線の変更無く組み替えができます。明るさとコストと使いやすさを極限まで追求したLEDタワーポール取付タイプです。

高輝度LEDを採用のΦ50mm LED積層表示灯で機械や設備の稼働状況を明確に視認できるよう設計、洗練されたデザインと安心の品質で装置の見える化をサポート、主要な認証取得済み、保証期間18か月間、NPN/PNPオープンコレクタ接続に標準対応、輸送・設置に便利な100mmポール+可倒式台座、ブザー付き
