誰でも簡単に無給油摺動部品を製作できます。
「OIL-STICK」シリーズは、スティック状やタブレット状に成形した固形潤滑剤です。
後付けで埋込むだけなので、誰でも簡単に自社内で無給油部品を製作できます。
200℃までの高温環境での使用が可能。
高温成形での潤滑油トラブル対策が可能です。
用途プレス金型・プラスチック金型・FA機器向け
成分黒鉛、二硫化モリブデン、100%化学合成基油(PAO系基油)
使用可能温度範囲-120℃~200℃
外観黒
動粘度(mm2/s)152(100℃)
簡単に無給油摺動部品を製作できます。
「OIL-STICK」シリーズは、スティック状やタブレット状に成形した固形潤滑剤です。
後付けで埋込むだけなので、誰でも簡単に自社内で無給油部品を製作できます。
オイルスティックシリーズのスタンダードタイプ。
用途プレス金型・プラスチック金型・FA機器向け
成分黒鉛、二硫化モリブデン、100%化学合成基油
使用可能温度範囲-10℃~120℃
外観黒
動粘度(mm2/s)460( 40℃)、45(100℃)
誰でも簡単に無給油摺動部品を製作できます。
「OIL-STICK」シリーズは、スティック状やタブレット状に成形した固形潤滑剤です。
後付けで埋込むだけなので、誰でも簡単に自社内で無給油部品を製作できます。
オイルスティックシリーズのスタンダードタイプ。
用途プレス金型・プラスチック金型・FA機器向け
成分黒鉛、二硫化モリブデン、100%化学合成基油
使用可能温度範囲-10℃~120℃
外観黒
公差D(mm)+0.3、-0
動粘度(mm2/s)460( 40℃)、45(100℃)
材質(本体)SS400、(ボルト)SCM435
色normal
寸法d1(mm)20
ねじ径×ピッチ(mm)M12×1.75
軸径D(Φmm)60
ロボット用金型のガイドに最適。
スケッチサイズの材料のプレス加工時の方向位置決めに最適。
ボルト1本で取付可能のため金型工期の大幅短縮。
可動式アジャスターガイドの取付位置は前後5mmの範囲で可動しますので、少々のズレはアジャスター調整ボルトにより調整できます。
又、固定式についても調整可能です。
その他2次加工時の製品安定用ガイドにも最適です。
材質SK4
硬度HRC53~56
TCA-50-200はパンチ取り付け面積が50×200mm及び最大加圧力15tと、このシリーズ最大です。又、パンチプレートは取り付いておりません。
形状角
シャットハイト(mm)145
パンチ取付面積(mm)50×200
オープンハイト(mm)180
関連資料寸法図
カム角(°)45
最大加圧力(t)15
有効ストローク(mm)35
1セット
¥119,800
税込¥131,780
14日以内出荷
TCA-50-150はパンチ取り付け面積が50×150mmです。又、パンチプレートは取り付いておりません。
形状角
シャットハイト(mm)145
パンチ取付面積(mm)50×150
オープンハイト(mm)180
関連資料寸法図
カム角(°)45
最大加圧力(t)12
有効ストローク(mm)35
1セット
¥89,980
税込¥98,978
14日以内出荷
ON-EMCR-75-100-40は強制戻し機構を備え、スライドホルダーとカムアッパーがオイルレス仕様となります。
形状角
シャットハイト(mm)143
パンチ取付面積(mm)75×100
オープンハイト(mm)190.6
関連資料寸法図
カム角(°)40
最大加圧力(t)8
有効ストローク(mm)40
1セット
¥119,800
税込¥131,780
14日以内出荷
ON-EMCR-75-50-40は強制戻し機構を備え、スライドホルダーとカムアッパーがオイルレス仕様となります。
形状角
シャットハイト(mm)143
パンチ取付面積(mm)75×50
オープンハイト(mm)190.6
関連資料寸法図
カム角(°)40
最大加圧力(t)6.5
有効ストローク(mm)40
1セット
¥89,980
税込¥98,978
14日以内出荷
ON-EMCR-50-100-25は強制戻し機構を備え、スライドホルダーとカムアッパーがオイルレス仕様となります。
形状角
シャットハイト(mm)115.2
パンチ取付面積(mm)50×100
オープンハイト(mm)145
関連資料寸法図
カム角(°)40
最大加圧力(t)6.5
有効ストローク(mm)25
1セット
¥85,980
税込¥94,578
14日以内出荷
ON-EMCR-50-50-25は強制戻し機構を備え、スライドホルダーとカムアッパーがオイルレス仕様となります。
形状角
シャットハイト(mm)115.2
パンチ取付面積(mm)50×50
オープンハイト(mm)145
関連資料寸法図
カム角(°)40
最大加圧力(t)4
有効ストローク(mm)25
1セット
¥64,980
税込¥71,478
14日以内出荷
O-EMCR-75-100-40は強制戻し機構を備え、スライドホルダーとカムアッパーがオイルレス仕様となります。
形状角
シャットハイト(mm)143
パンチ取付面積(mm)75×100
オープンハイト(mm)190.6
関連資料寸法図
カム角(°)40
最大加圧力(t)8
有効ストローク(mm)40
1セット
¥109,800
税込¥120,780
14日以内出荷
O-EMCR-75-50-40は強制戻し機構を備え、スライドホルダーとカムアッパーがオイルレス仕様となります。
形状角
シャットハイト(mm)143
パンチ取付面積(mm)75×50
オープンハイト(mm)190.6
関連資料寸法図
カム角(°)40
最大加圧力(t)6.5
有効ストローク(mm)40
1セット
¥87,980
税込¥96,778
14日以内出荷
O-EMCR-50-100-25は強制戻し機構を備え、スライドホルダーとカムアッパーがオイルレス仕様となります。
形状角
シャットハイト(mm)115.2
パンチ取付面積(mm)50×100
オープンハイト(mm)145
関連資料寸法図
カム角(°)40
最大加圧力(t)6.5
有効ストローク(mm)25
1セット
¥79,980
税込¥87,978
14日以内出荷
O-EMCR-50-50-25は強制戻し機構を備え、スライドホルダーとカムアッパーがオイルレス仕様となります。
形状角
シャットハイト(mm)115.2
パンチ取付面積(mm)50×50
オープンハイト(mm)145
関連資料寸法図
カム角(°)40
最大加圧力(t)4
有効ストローク(mm)25
1セット
¥58,980
税込¥64,878
14日以内出荷

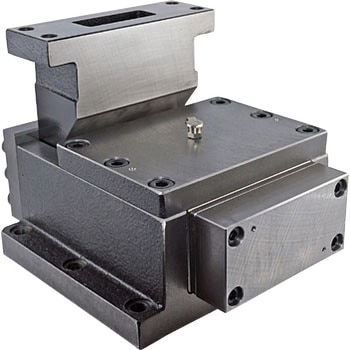

N-EMCR-75-100-40は強制戻し機構を備え、スライドベースとカムアッパーにノック穴加工が付いています。
形状角
シャットハイト(mm)143
パンチ取付面積(mm)75×100
オープンハイト(mm)190.6
関連資料寸法図
カム角(°)40
最大加圧力(t)8
有効ストローク(mm)40
1セット
¥87,980
税込¥96,778
14日以内出荷
N-EMCR-75-50-40は強制戻し機構を備え、スライドベースとカムアッパーにノック穴加工が付いています。
形状角
シャットハイト(mm)143
パンチ取付面積(mm)75×50
オープンハイト(mm)190.6
関連資料寸法図
カム角(°)40
最大加圧力(t)6.5
有効ストローク(mm)40
1セット
¥70,980
税込¥78,078
14日以内出荷
