エコ商品
オートスイッチユニット内蔵でコンパクト化を実現。配管・配線角度調整を同一面に集約。作業性向上。揺動角度調整アジャストボルト (標準) により、始点・終点の位置調整が容易。揺動位置 (軸面取位置) の確認が可能 (CDRBオートスイッチ付のみ)。CRBシリーズに従来品CRB2シリーズの各ユニットが取付可能
リード線取出方法グロメット
リード線(m)0.5
RoHS指令(10物質対応)対応
関連資料(11.08MB)
軸形式片軸
オートスイッチ有無あり
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
RoHS指令(10物質対応)対応
角度調整ユニット、オートスイッチユニット内蔵でコンパクト化を実現。配管・配線角度調整を同一面に集約。作業性向上。揺動角度調整アジャストボルト (標準) により、始点・終点の位置調整が容易。揺動位置 (軸面取位置) の確認が可能 (CDRBオートスイッチ付のみ)。CRBシリーズに従来品CRB2シリーズの各ユニットが取付可能
リード線取出方法グロメット
リード線(m)0.5
RoHS指令(10物質対応)対応
関連資料(11.08MB)
軸形式両軸
オートスイッチ有無あり
角度調整ユニット、オートスイッチユニット内蔵でコンパクト化を実現。配管・配線角度調整を同一面に集約。作業性向上。揺動角度調整アジャストボルト (標準) により、始点・終点の位置調整が容易。揺動位置 (軸面取位置) の確認が可能 (CDRBオートスイッチ付のみ)。CRBシリーズに従来品CRB2シリーズの各ユニットが取付可能
仕様可変角度調整ユニット付
RoHS指令(10物質対応)対応
関連資料(11.08MB)
軸形式両軸
オートスイッチ有無無し

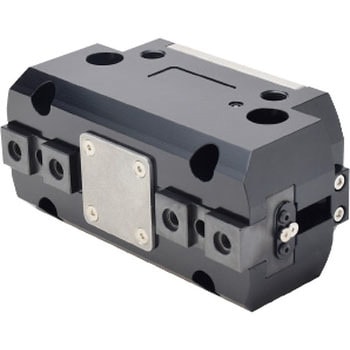

開閉時大きなストロークと小型化を両立し、高い把持力のロボットハンドです。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.3～0.7
使用流体ドライエア
関連資料(22.58MB)
最大使用サイクル(cycle/min)60
位置決め精度(mm)±0.05
コンパクトで高い把持力の薄型平行ハンドです。クロスローラーガイド構造で高剛性・高精度。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.15～0.7
使用流体ドライエア
関連資料(22.58MB)
最大使用サイクル(cycle/min)80
位置決め精度(mm)±0.01
ワークを把持するレバー(爪) 部の交換が可能な2方チャック。爪の段取替えにより 多品種ワークに対応できます。クローズ側把持専用モデルです。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.3～0.5
使用流体ドライエア
RoHS指令(10物質対応)対応
関連資料(4.9MB)
最大使用サイクル(cycle/min)60
位置決め精度(mm)2方チャック部：±0.01、爪チェンジャー部：±0.05

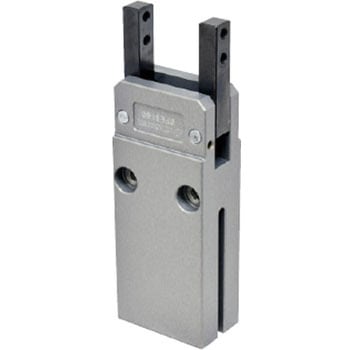

コンパクトで高い把持力の小型ハンドです。リニアガイド構造で高剛性・高精度。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.2～0.7
使用流体ドライエア
関連資料(22.58MB)
最大使用サイクル(cycle/min)90
位置決め精度(mm)±0.01
アームとシリンダユニットはダイレクトカム構造により接続されており、スムーズは動作を実現した支点ハンドです。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用流体ドライエア
関連資料(22.58MB)
位置決め精度(mm)±0.1
180°開閉するアームにより干渉を回避するロボットハンドです。ダイレクトカム構造でスムーズな動作を実現しています。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.3～0.7
使用流体ドライエア
開き角度(度)-5～180
関連資料(22.58MB)
最大使用サイクル(cycle/min)60
位置決め精度(mm)±0.1
ワーク穴を内張して、引き込んでクランプします。穴を把持し、ワーク外周に干渉がなく、5面のアプローチが可能です。また軽量・省スペース・ハイパワーです。
用途ワーク搬送などのロボットハンドや組付設備のワーク固定に
ストローク(mm)0.5(ワーク引込み)
形状グリッパ形状(ワーク接触部):セレーション無
質量(kg)0.3
使用温度範囲(℃)0～70
使用圧力範囲(MPa)0.2～0.5
分類基準位置決め、グリッパ数3枚
使用流体ドライエア
RoHS指令(10物質対応)対応
把持力2020(0.5MPa供給時)
関連資料(5.25MB)
クランプ力(N)188(0.5MPa供給時)
位置決め精度(mm)0.03(D/C組合せ時)
シリンダ容積(cm3)リリース側：8.9 、ロック側8.5
ワーク穴を内張して、引き込んでクランプします。穴を把持し、ワーク外周に干渉がなく、5面のアプローチが可能です。また軽量・省スペース・ハイパワーです。
用途ワーク搬送などのロボットハンドや組付設備のワーク固定に
ストローク(mm)0.5(ワーク引込み)
形状グリッパ形状(ワーク接触部):セレーション無
質量(kg)0.3
使用温度範囲(℃)0～70
使用圧力範囲(MPa)0.2～0.5
分類1方向位置決め、グリッパ数2枚
使用流体ドライエア
RoHS指令(10物質対応)対応
把持力2020(0.5MPa供給時)
関連資料(5.25MB)
クランプ力(N)188(0.5MPa供給時)
シリンダ容積(cm3)リリース側：8.9 、ロック側8.5
ワーク穴を内張りして把持し、引き込んでクランプします。エアブローによる切粉・クーラントの侵入を防止し、切削加工環境での使用やダイキャスト品の搬送に最適な搬送ハンドです。オートスイッチによる動作確認が可能です。
用途切削環境・加工設備内へのワーク自動搬入出ハンドに
ストローク(mm)1(ワーク引込み)
形状グリッパ形状(ワーク接触部):セレーション無
使用温度範囲(℃)0～70
使用圧力範囲(MPa)0.25～0.7
許容偏心量(mm)±0.3(拡径部フローティング量)
分類拡径部フローティングタイプ、グリッパ数3枚
使用流体ドライエア
流量(L/min)推奨エアブロー:15以上
RoHS指令(10物質対応)対応
関連資料(8.37MB)
圧力(MPa)推奨エアブロー:0.2～0.3
ワーク穴を内張りして把持し、引き込んでクランプします。エアブローによる切粉・クーラントの侵入を防止し、切削加工環境での使用やダイキャスト品の搬送に最適な搬送ハンドです。オートスイッチによる動作確認が可能です。
用途切削環境・加工設備内へのワーク自動搬入出ハンドに
ストローク(mm)1(ワーク引込み)
形状グリッパ形状(ワーク接触部):セレーション無
使用温度範囲(℃)0～70
許容偏心量(mm)±0.3(拡径部フローティング量)
分類拡径部フローティングタイプ、グリッパ数2枚
使用流体ドライエア
流量(L/min)推奨エアブロー:15以上
RoHS指令(10物質対応)対応
把持力1900(0.5MPa供給時)
関連資料(8.37MB)
クランプ力(N)160(0.5MPa供給時)
シリンダ容積(cm3)リリース側：5.3 、ロック側4.6
圧力(MPa)推奨エアブロー:0.2～0.3
はさむ方向の把持に特化したクローズ側把持専用のハイパワーロボットハンド 倍力機構内蔵で強力な把持力と軽量・コンパクトを両立 。リニアガイド構造で高剛性・高精度。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.2～0.5
使用流体ドライエア
関連資料(22.58MB)
最大使用サイクル(cycle/min)90
位置決め精度(mm)±0.01
ハンド内部への異物侵入を防止するダストカバー付きの小型ハンドです。リニアガイド構造で高剛性・高精度。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.2～0.7
使用流体ドライエア
関連資料(22.58MB)
材質(ダストカバー)フッ素ゴム(黒色)
最大使用サイクル(cycle/min)90
位置決め精度(mm)±0.01
ハンド内部への異物侵入を防止するダストカバー付きの小型ハンドです。リニアガイド構造で高剛性・高精度。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.2～0.7
使用流体ドライエア
関連資料(22.58MB)
材質(ダストカバー)シリコンゴム(黒色)
最大使用サイクル(cycle/min)90
位置決め精度(mm)±0.01
ハンド内部への異物侵入を防止するダストカバー付きの小型ハンドです。リニアガイド構造で高剛性・高精度。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.2～0.7
使用流体ドライエア
関連資料(22.58MB)
材質(ダストカバー)クロロプレンゴム(黒色)
最大使用サイクル(cycle/min)90
位置決め精度(mm)±0.01

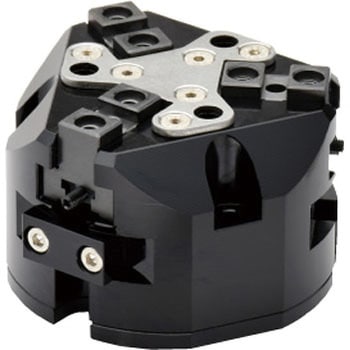

大きなストロークと高い把持力の3方チャックハンドです。クサビカム機構で安定かつ強力な把持を行います。
用途丸モノワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.3～0.7
使用流体ドライエア
RoHS指令(10物質対応)対応
関連資料(22.58MB)
大きなストロークと高い把持力の2方チャックハンドです。クサビカム機構で安定かつ強力な把持を行います。
用途ワーク搬送、ロボットハンドに
使用温度範囲(℃)5～60
使用圧力範囲(MPa)0.3～0.7
使用流体ドライエア
RoHS指令(10物質対応)対応
関連資料(22.58MB)
角度調整ユニット、オートスイッチユニット内蔵でコンパクト化を実現。配管・配線角度調整を同一面に集約。作業性向上。揺動角度調整アジャストボルト (標準) により、始点・終点の位置調整が容易。揺動位置 (軸面取位置) の確認が可能 (CDRBオートスイッチ付のみ)。CRBシリーズに従来品CRB2シリーズの各ユニットが取付可能
リード線取出方法グロメット
リード線(m)0.5
RoHS指令(10物質対応)対応
関連資料(11.08MB)
軸形式両軸
オートスイッチ有無あり
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ50
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置対称形
ショックアブソーバの種類低エネルギー用ショックアブソーバ
揺動角度(°)90
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ50
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置対称形
ショックアブソーバの種類低エネルギー用ショックアブソーバ
揺動角度(°)180
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ50
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置標準形
ショックアブソーバの種類低エネルギー用ショックアブソーバ
揺動角度(°)90
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ50
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置標準形
ショックアブソーバの種類低エネルギー用ショックアブソーバ
揺動角度(°)180
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ50
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置対称形
ショックアブソーバの種類高エネルギー用ショックアブソーバ
揺動角度(°)90
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ50
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置対称形
ショックアブソーバの種類高エネルギー用ショックアブソーバ
揺動角度(°)180
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ50
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置標準形
ショックアブソーバの種類高エネルギー用ショックアブソーバ
揺動角度(°)90
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ50
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置標準形
ショックアブソーバの種類高エネルギー用ショックアブソーバ
揺動角度(°)180
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ30
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置対称形
ショックアブソーバの種類低エネルギー用ショックアブソーバ
揺動角度(°)90
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ30
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置対称形
ショックアブソーバの種類低エネルギー用ショックアブソーバ
揺動角度(°)180
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ30
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置標準形
ショックアブソーバの種類低エネルギー用ショックアブソーバ
揺動角度(°)90
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ30
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置標準形
ショックアブソーバの種類低エネルギー用ショックアブソーバ
揺動角度(°)180
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ30
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置対称形
ショックアブソーバの種類高エネルギー用ショックアブソーバ
揺動角度(°)90
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ30
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置対称形
ショックアブソーバの種類高エネルギー用ショックアブソーバ
揺動角度(°)180
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ30
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置標準形
ショックアブソーバの種類高エネルギー用ショックアブソーバ
揺動角度(°)90
外部アブソーバ付
全高最大28%短縮、質量最大28%削減
5種類のクッションを選択可能
揺動時間調整範囲拡大
サイズ30
RoHS指令(10物質対応)対応
関連資料(12.16MB)
接続ポート位置標準形
ショックアブソーバの種類高エネルギー用ショックアブソーバ
