エスコの溶接ジョイント

溶接ホルダーや中間ケーブル、アース等の接続が可能になります。

溶接ホルダーや中間ケーブル、アース等の接続が可能になります。

電線接続はねじ止め式。

電線接続はねじ止め式。

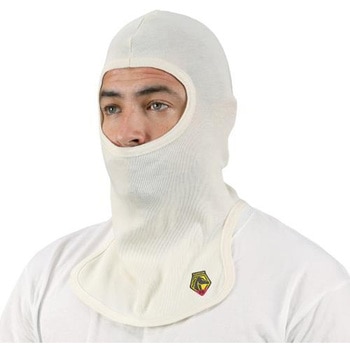

首回りをしっかり保護するドレープタイプです。通気性、耐炎、耐熱性があります。

使用ケーブル：導線用1種ケーブル WCT22mm²(導線用として使用するもので天然ゴムキャブタイヤで被覆したもの)。

使用ケーブル：導線用1種ケーブル WCT38mm²(導線用として使用するもので天然ゴムキャブタイヤで被覆したもの)。

セット内容：3点セット、ケーブル×1、アースクリップ×1、ケーブルジョイント×1、ケーブル仕様、・用途：主として200A用アーク溶接機の二次側に用いる溶接用ケーブルです。・使用ケーブル：導線用1種ケーブル、WCT22mm2、・(導線用として使用するもので天然ゴムキャブタイヤで被覆したもの)、・許容電流：連続105A、・ケーブル長：20m、・仕上げ外径：11.8mm、・シース厚さ：2.3mm、アースクリップ仕様、・用途：200A溶接機共用。・電線接続方式：ネジ止式、・最大挟み能力：25mm、・重量：380g、・アースクリップの使用によりアース接続が完全に行われ電流が断続されることがないため、作業能率の低下及び電線や溶接機の焼損などの心配がなくなります。・被溶接物にアースをつける場合、被溶接物をいためることなく、しかも取り付けに工具を必要とせず簡単にアースをつけることができます。・スプリングの加圧圧力により完全にセットでき、接触抵抗も少なく、温度上昇もほとんどありません。ケーブルジョイント仕様、・ケーブルジョイント接続部：オス、・接続方式：ネジ止式、・ゴムカバー付き、・長さ：200mm、・重量：300g、・テーパ式及び案内溝の採用により、わずか1/4回転するだけで専用メスジョイントに簡単に脱着ができますので、電線のねじれる恐れがまったくなく、接続部の温度上昇も極めて低い特徴を持っています。・使用中自重により自然脱落することがなく、接続部の絶縁被覆も二重構造の防滴型及び回転防止型となっていますので安全です。

セット内容：3点セット、ケーブル×1、アースクリップ×1、ケーブルジョイント×1。ケーブル仕様：主として200A用アーク溶接機の二次側に用いる溶接用ケーブルです。・使用ケーブル：導線用1種ケーブル、WCT22mm2、・(導線用として使用するもので天然ゴムキャブタイヤで被覆したもの)、・許容電流：連続105A、・ケーブル長：15m、・仕上げ外径：11.8mm、・シース厚さ：2.3mm、アースクリップ仕様、・用途：200A溶接機共用。・電線接続方式：ネジ止式、・最大挟み能力：25mm、・重量：380g、・アースクリップの使用によりアース接続が完全に行われ電流が断続されることがないため、作業能率の低下及び電線や溶接機の焼損などの心配がなくなります。・被溶接物にアースをつける場合、被溶接物をいためることなく、しかも取り付けに工具を必要とせず簡単にアースをつけることができます。・スプリングの加圧圧力により完全にセットでき、接触抵抗も少なく、温度上昇もほとんどありません。ケーブルジョイント仕様、・ケーブルジョイント接続部：オス、・接続方式：ネジ止式、・ゴムカバー付き、・長さ：200mm、・重量：300g、・テーパ式及び案内溝の採用により、わずか1/4回転するだけで専用メスジョイントに簡単に脱着ができますので、電線のねじれる恐れがまったくなく、接続部の温度上昇も極めて低い特徴を持っています。・使用中自重により自然脱落することがなく、接続部の絶縁被覆も二重構造の防滴型及び回転防止型となっていますので安全です。

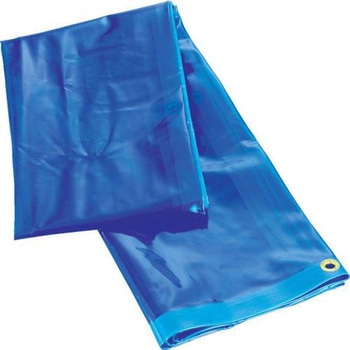

難燃性フィルムのみです。ハトメ加工済み。ピッチ(間隔)：400mm、両面真鍮ハトメ：内径12mm。紫外線、アーク光から作業者の目を保護します。透明度の違いから現場に応じた使い分けが可能です。ある程度の遮光をしつつ、作業を確認したいときはブルーをお使いください。大量のアーク光が発生する場ではダークグリーン(EA334BE-1G)をお使いください。EA334BF、BJ、BL、BN、BV、BSシリーズ用のフィルムになります。レーザー溶接における遮光シートとしてはご使用できません。

難燃性フィルムのみです。ハトメ加工済み。ピッチ(間隔)：400mm、両面真鍮ハトメ：内径12mm。紫外線、アーク光から作業者の目を保護します。透明度の違いから現場に応じた使い分けが可能です。ある程度の遮光をしつつ、作業を確認したいときはブルーをお使いください。大量のアーク光が発生する場ではダークグリーン(EA334BE-1G)をお使いください。EA334BE、BH、BK、BM、BT、BRシリーズ用のフィルムになります。レーザー溶接における遮光シートとしてはご使用できません。

溶接作業の周りに、カーテンのようにしてご使用下さい。溶接作業中の人体に有害な強い紫外線・可視光線を遮断し、目を保護します。レーザー溶接における遮光シートとしてはご使用できません。

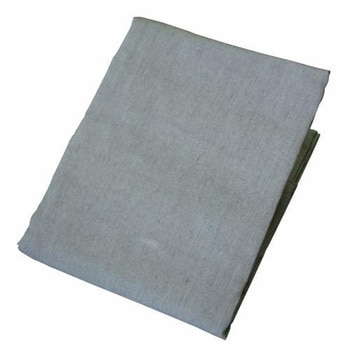

JIS A 1323 C種適合品。軽量で柔軟性あり。周囲折り返し加工。四隅にハトメを取付き。シリコンコーティング面は受けた火花をはじきます。材質：特殊アクリル繊維を焼成炭化した有機繊維織物(片面、難燃シリコン樹脂コーティング)。

紫外線、アーク光から作業者の目を保護します。透明度の違いから現場に応じた使い分けが可能です。ある程度の遮光をしつつ、作業を確認したいときはブルーをお使いください。大量のアーク光が発生する場ではダークグリーンをお使いください。レーザー溶接における遮光シートとしてはご使用できません。

ケーブル仕様。 ・用途：300A用。 ・使用ケーブル：導線用1種ケーブル、WCT 38mm²。(導線用として使用するもので天然ゴムキャブタイヤで被覆したもの)。 ・ケーブル長：20m。 ・シース厚さ：2.3mm。 ・許容電流：連続105A。ケーブルジョイント仕様(EA315-3:メス/EA315-4：オス) 。 ・用途：200A溶接機用 。 ・接続方式：ネジ止式。 ・長さ：200mm。 ・重量：300g。 ・ゴムカバー付き。

ゴムカバー付き。1/4回転で簡単に着脱できます。電線のねじれる恐れがまったくなく、接続部の温度上昇も極めて低い。使用中自重により自然脱落することがなく、接続部の絶縁被覆も二重構造の防滴型及び回転防止型となっていますので安全です。他ケーブルジョイントとの互換性はありませんので、EA315-3とEA315-4はセットでお使い下さい。使用例：安全ホルダーに2m～2.5mのホルダ線(柔軟線)を取り付け、ケーブルジョイントで溶接機からの電線に接続することによって、経済性が向上し溶接時の疲労を軽減することができます。

ゴムカバー付き。1/4回転で簡単に着脱できます。電線のねじれる恐れがまったくなく、接続部の温度上昇も極めて低い。使用中自重により自然脱落することがなく、接続部の絶縁被覆も二重構造の防滴型及び回転防止型となっていますので安全です。他ケーブルジョイントとの互換性はありませんので、EA315-3とEA315-4はセットでお使い下さい。
