4ページ目: ゆるみ止めナット

ボルトの余長につけることでゆるみによる脱落を防止できるステンレス製のゆるみ防止金具です。 ナットゆるみの発生原因の多くを占める「振動外力」に対し強力なゆるみ止め性能を有しており、装着したT-スプリングがナットのゆるみを防止します。

非対称ねじ山を利用した強力なゆるみ止め効果を発揮します。傾斜面(クサビ面)を備えた特殊な谷底形状がクサビ効果を生みボルトをがっちりロックします。

ノルトロックコンビナットはノルトロックのウェッジロック技術により、過酷な使用条件下でも高い締結力を維持し、確実なボルト締結を実現します。締め付けられたノルトロックコンビナットは、それ自体が緩むことはありません。ナットと2枚1組のノルトロックオリジナルワッシャーを組み合わせることで、簡単に取り付けを行うことができ、人為的ミスのリスクを減らします。生産ラインを使用する製造業者は、コンビナットにより効率的な生産が実現できます。

形状 ナットに皿バネ座金をカシめて一体化した物です。 特徴 皿バネ座金の弾性によって、ゆるみ止め効果が発生します。 皿バネ座金は締付け面積が大きいため、締付け荷重が大きくなります。 オールメタルなので耐熱性に優れています。

形状 ナットの出口側にナイロン材のリングをカシめた物です。 ナイロンの材質は66ナイロン。 特徴 ナットを締付ける際、ナイロンリングに雄ねじが作られ、その部分の摩擦によりゆるみ止め効果が発生します。 繰り返し使用してもトルク低下が少ないです。 ナイロンのため、ボルトを傷つけません。 ー40℃～120℃までで使用出来ます。

スパナサイズは六角ナット(附属書規格)の平径と同じです(公差は異なります) JIS規格はございませんので、各寸法管理等はメーカー規格になります サンコー社員の独り言・・・ ナイロンリングの色ですが、各メーカーでの管理になるので、色の指定・ナイロンの量の指定などは難しいです。(材質・類似サイズの見分けのためなどその理由は様々にあるようです) サンコー社員の独り言・・・ 普段、お問合せの商品が無いときに、鍍金付け替え提案をさせて頂くことがよくあるのですが、この「ナイロンナット」はその提案を控えております。 理由は、鍍金剥がしの工程で、使用する酸がナイロンを傷めてしまい、戻り止め効果を低下させる恐れがあるからです。 ただ、鍍金剥がし工程の無い「生地」の商品がある場合は、鍍金対応可能ですので、まさかの時には生地も一緒に問合せされてはいかがでしょうか? ステンレス製品には焼き付き防止コートが処理されております。

形状 ナットの出口側にナイロン材のリングをカシめた物です。 ナイロンの材質は66ナイロン。 特徴 ナットを締付ける際、ナイロンリングに雄ねじが作られ、その部分の摩擦によりゆるみ止め効果が発生します。 繰り返し使用してもトルク低下が少ないです。 ナイロンのため、ボルトを傷つけません。 ー40℃～120℃までで使用出来ます。

スパナサイズは六角ナット(附属書規格)の平径と同じです(公差は異なります) JIS規格はございませんので、各寸法管理等はメーカー規格になります サンコー社員の独り言・・・ ナイロンリングの色ですが、各メーカーでの管理になるので、色の指定・ナイロンの量の指定などは難しいです。(材質・類似サイズの見分けのためなどその理由は様々にあるようです) サンコー社員の独り言・・・ 普段、お問合せの商品が無いときに、鍍金付け替え提案をさせて頂くことがよくあるのですが、この「ナイロンナット」はその提案を控えております。 理由は、鍍金剥がしの工程で、使用する酸がナイロンを傷めてしまい、戻り止め効果を低下させる恐れがあるからです。 ただ、鍍金剥がし工程の無い「生地」の商品がある場合は、鍍金対応可能ですので、まさかの時には生地も一緒に問合せされてはいかがでしょうか? ステンレス製品には焼き付き防止コートが処理されております。

スパックワッシャー付きナット(小形) 特徴 分解時の紛失がない はめ忘れがない 機械内部への落とし込みミスが防げる 在庫、購買の手数が1/2に減少する C形変形が起こりにくい

形状 ナットの出口側にナイロン材のリングをカシめた物です。 ナイロンの材質は66ナイロン。 特徴 ナットを締付ける際、ナイロンリングに雄ねじが作られ、その部分の摩擦によりゆるみ止め効果が発生します。 繰り返し使用してもトルク低下が少ないです。 ナイロンのため、ボルトを傷つけません。 ー40℃～120℃までで使用出来ます。

フリクションリング付き戻り止めナットの輸入品(代替品)として管理している商品です 国産品同様にフリクションリングの材質はSUS301になります

普通ナットとの2個使いとなります。 ナットを締付けた後、イダリングを上向きにしてナットの上まで手で締め、次にレンチで円周の1/4～1/3締めます。 特徴 くさび状にボルトのねじ部に食い込むため、その摩擦でゆるみ止め効果が発生します。 構造が簡単であるため軽量化を計れます。

スパナサイズは六角ナット(附属書規格)の平径と同じです(公差は異なります) JIS規格はございませんので、各寸法管理等はメーカー規格になります サンコー社員の独り言・・・ ナイロンリングの色ですが、各メーカーでの管理になるので、色の指定・ナイロンの量の指定などは難しいです。(材質・類似サイズの見分けのためなどその理由は様々にあるようです) サンコー社員の独り言・・・ 普段、お問合せの商品が無いときに、鍍金付け替え提案をさせて頂くことがよくあるのですが、この「ナイロンナット」はその提案を控えております。 理由は、鍍金剥がしの工程で、使用する酸がナイロンを傷めてしまい、戻り止め効果を低下させる恐れがあるからです。 ただ、鍍金剥がし工程の無い「生地」の商品がある場合は、鍍金対応可能ですので、まさかの時には生地も一緒に問合せされてはいかがでしょうか? ステンレス製品には焼き付き防止コートが処理されております。

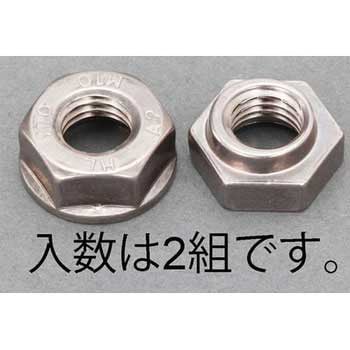

クサビの原理を用いた緩み止め構造のナットです 凸ナット・凹ナットの2つで1セットのナットになります(最初に取り付けるのは凸ナットからです) 凸を下ナット 凹を上ナットと呼ぶこともあります。 リム付きの基礎知識 凹ナットのリムがストッパーの役割をしており、着脱性が格段に向上しております。(凹ナットの締付の際に、凸ナットにスパナが当たることを防いでくれます) ※以前はリムが無かったため、凹ナットを装着する際に、スパナが凸ナットにも当たってしまい、締付がうまくいかないことがあったため、改良されました。 取付手順(特にトルク管理の部分)などは要確認願います NAS式/ユンカー式などの振動衝撃試験結果はカタログに掲載されております Class4：SS400又は相当 Class8：S45C調質 Class10：SCM435調質 A2：SUS304又は相当 他 です Class10(SCM435調質)は凸ナットSCM435/凹ナットS45Cの組み合わせです ベーシック標準型のM33以上の寸法はセミ薄タイプになりますので、セミ薄で検索をお願い致します ステンレス製に使用されるFB(フェルボンド)処理は蓚酸塩被膜(しゅうさんえんひまく)で、一言で言うと焼き付き防止コートとのことです。 ※標準でもステンレスには焼き付き防止剤が処理されております 繰り返し使用可能です 再利用の際には使用状況などのご相談ください。 在庫品のハードロックナット 強度区分 SUS M5～M16→A2-70、 M20～M24→A2-50 よくあるご質問にもメーカーで「Q&A」・「使用上の注意事項」を用意されておりますので是非ご覧ください。

形状 普通ナットとの2個使いとなります。 ナットを締付けた後、イダリングを上向きにしてナットの上まで手で締め、次にレンチで円周の1/4～1/3締めます。 特徴 くさび状にボルトのねじ部に食い込むため、その摩擦でゆるみ止め効果が発生します。 構造が簡単であるため軽量化を計れます。

フリクションリング付き戻り止めナットの輸入品(代替品)として管理している商品です 国産品同様にフリクションリングの材質はSUS301になります

フリクションリング付き戻り止めナットの輸入品(代替品)として管理している商品です 国産品同様にフリクションリングの材質はSUS301になります

形状 上ナット(凸型)と下ナット(凹型)の2個使いとなります。 上ナットはボルトに対して真円ですが、下ナットはボルトの中心に対してズレをもたせて偏芯加工しています。 特徴 下ナットが偏芯しているため、上ナットを締付ける際にくさび作用により横方向の力がかかります。 この雄ねじへの摩擦により、ゆるみ止め効果が発生します。 締付けたい位置まで手締めが可能です。 繰り返し使用が可能です。 HLBはベアリング用となります。

フリクションリング付き戻り止めナットの輸入品(代替品)として管理している商品です 国産品同様にフリクションリングの材質はSUS301になります

金属製フリクションリングがボルトのねじ山に接し、ネジ部のトルクが大きくなるような機能を発生させ緩み止め効果を出します。ボルトの締結で緩みが生じやすい箇所に。

金属製フリクションリングがボルトのねじ山に接し、ねじ部のトルクが大きくなるような機能を発生させ緩み止め効果を出します。米国宇宙航空規格NAS3350および3354に準じた試験に適合しています。耐熱性・振動箇所・再使用性の商品です。

全てのねじ山に均等に荷重が分布。その為、ゆるみにくく、引張強度も高くなります。ボルトの疲労の低減にもつながります。

凹型ナットと編芯凸型座金の組合せ作用で強力な『ゆるみ止め』効果を発揮。 通常の締め込み作業(汎用工具)でOK! ダブルナット型・抵抗方(スリット式・バネ式)に比べ高い作業性。 仮締めは手作業で可能。シングルナットであり締め込み作業は1回。 ナットと座金がかみ合うまでは、締付け抵抗がほとんど発生せず手作業による締付けが可能。
