ツールタイプ = 抜き取り工具回転 = なし

シリーズ MICTORピッチ 0.64mm極数 38行数 2接続方向 ストレートシュラウド/アンシュラウド シュラウド実装タイプ 表面実装結線方法 はんだコンタクト材質 銅合金定格電流 1.0A定格電圧 30.0 VTE ConnectivityハイスピードMICTORスタッキングコネクタ. 高速データスイッチング用途向けの、高密度設計が採用されたMICTOR (Matched Impedance Connector)高速スタッキングコネクタで、10 Gbit/s以上の卓越した性能を備えています。MICTORは、基板プラグとレセプタクルコネクタで構成された2ピースモジュラシステムです。MICTORコネクタにはマイクロストリップ設計が採用されていて、各コネクタは、高速動作を実現する中央のアース面によって分割された2列の信号コンタクトで構成されています。1リニアインチあたり76本の信号ピンの高密度設計が採用されています。コネクタサイズは、38 266信号ライン(38ポジション刻み)のものを用意しています。MICTORコネクタには、38ポジションごとに独立したグラウンドバスがあり、任意の組み合わせで電源又はアースに割り当てることができます。これらのMICTORコネクタには、優れた電気的信頼性を提供する冗長接点であるデュアルビームコンタクト設計が採用されています。これらのハイスピードMICTORコネクタのハウジングには、誤かん合を防ぐ極性が付いています。基板保持機能により、基板に確実に接続することができます。基板対基板用途向けにさまざまなかん合高さのコネクタを用意していて、ライトアングル、同一平面、ケーブル対基板用途でも使用できます。 . 特長と利点. 10 Gbit/s以上の卓越した性能 マイクロストリップ設計 1リニアインチあたり76本の信号ピンの高密度設計 38 266 信号ライン(38ポジション刻み) 優れた電気的信頼性を実現する冗長接点 基板対基板用途向けにさまざまなかん合高さのものを用意 誤かん合を防止する極性化 基板保持機能 自動アセンブリ工程に最適. 用途. これらのハイスピードMICTORコネクタは、さまざまなシングルエンド及び差動ペア用途向けの高速コネクタです。用途には、高速通信エンタープライズスイッチング機器、ミッドレンジサーバー、ストレージエリアネットワーク、高速カスタムプラットフォームがあります。

種類 プラグタブサイズ 6.35mm材質 ナイロン長さ 22.9mm色 ナチュラル極数 2シリーズ AMP FASTIN-FASTONTE Connectivity FASTIN-FASTON シリーズ 250 レセプタクル タブハウジング. FASTIN-FASTON 250タブ/レセプタクルのハウジングは、FASTIN-FASTON 250のワイヤ端子に使用します。ハウジングは、UL 94 V2又はUL 94 V0の難燃性等級のナイロン製で、電気的・機械的な保護が提供されるように設計されています。極性ラッチとロッキングラッチにより、誤嵌合を防ぎ確実な接続を可能にします。FASTIN-FASTON 250コネクタハウジングは、最大20本のリード線で最大8つの独立した回路の取り付けが可能です。. 特長. 電気的・機械的な保護を提供 極性化による誤嵌合防止 ナイロン製のUL 94 V2ハウジングを用意 確実な嵌合を可能にするロッキングラッチ 最大8回路の1つ又は複数の接続が可能な設計. 用途. FASTIN-FASTON 250タブ/リセプタクルハウジングは、さまざまな用途でのフリーハンギング又はパネルマウントハーネスコネクタとして使用するのに最適です。自動車の配線用途や、洗濯機、乾燥機、電気レンジなどの家庭用電化製品によく使われています。

種類 = プラグ材質 = ナイロン66長さ = 22.9mm色 = ナチュラル極数 = 2タブ幅 = 6.35mmシリーズ = AMP 250TE Connectivity FASTIN-FASTON 250ランスコネクタハウジング. 250シリーズFASTIN-FASTONフリーハンギングランスプラグ / レセプタクルコネクタハウジングは、FASTIN-FASTON 6.35 mmタブ / レセプタクルコンタクトに使用します。 この250シリーズFASTIN-FASTONランスコネクタハウジングは、従来の250シリーズの強化バージョンで、信頼性が高い電線対電線接続を実現します。 各コンタクトキャビティにロッキングラッチを装備。 このロッキングラッチにより、コンタクトがキャビティ内の所定位置にしっかり固定されます。 この機能により、頻繁にロック性能の問題を引き起こしていたロッキングランスをコンタクトに装備する必要がなくなりました。 ハウジングが極性化されているため正確なかん合が促進されます。また外側にロッキングランスがあるため、かん合コネクタへの確実な接続が実現されます。. 特長と利点. コンタクトキャビティのロッキングラッチでコンタクトの安全性向上 極性化されたハウジングでコネクタの誤かん合を防止 外部ロッキングラッチで確実なかん合接続 難燃性成形6/6ナイロン. 製品用途の情報. このFASTIN-FASTONコネクタは、ベーシックなFASTON端子シリーズの複数コネクタバージョンです。最大で8つの独立した回路(最大リード数20本)をすばやく同時接続できます。中電流用途の車載ワイヤハーネスでマルチポジション / カップリングコネクタとして使用されます。

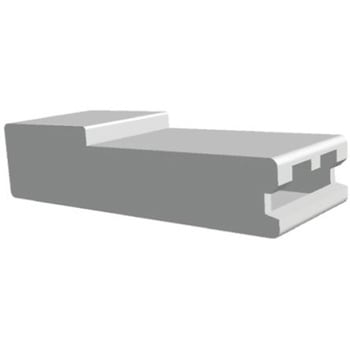

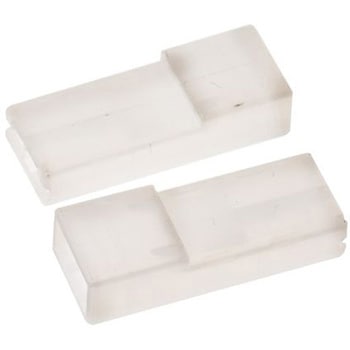

材質 = ナイロン長さ = 9mm色 = ナチュラル極数 = 1シリーズ = FASTON .250品番 ； 680-2962 680-2962 : 色が異なる場合あり. TE Connectivity FASTON 250シリーズレセプタクルハウジング. FASTON 250シリーズレセプタクルコンタクト用のハウジング製品です。

種類 プラグ材質 ナイロン長さ 22.9mm色 ナチュラル極数 1タブ幅 6.35mmシリーズ AMP FASTIN-FASTONTE Connectivity FASTIN-FASTON シリーズ 250 レセプタクル タブハウジング. FASTIN-FASTON 250タブ/レセプタクルのハウジングは、FASTIN-FASTON 250のワイヤ端子に使用します。ハウジングは、UL 94 V2又はUL 94 V0の難燃性等級のナイロン製で、電気的・機械的な保護が提供されるように設計されています。極性ラッチとロッキングラッチにより、誤嵌合を防ぎ確実な接続を可能にします。FASTIN-FASTON 250コネクタハウジングは、最大20本のリード線で最大8つの独立した回路の取り付けが可能です。. 特長. 電気的・機械的な保護を提供 極性化による誤嵌合防止 ナイロン製のUL 94 V2ハウジングを用意 確実な嵌合を可能にするロッキングラッチ 最大8回路の1つ又は複数の接続が可能な設計. 用途. FASTIN-FASTON 250タブ/リセプタクルハウジングは、さまざまな用途でのフリーハンギング又はパネルマウントハーネスコネクタとして使用するのに最適です。自動車の配線用途や、洗濯機、乾燥機、電気レンジなどの家庭用電化製品によく使われています。

種類 Tab材質 ナイロン長さ 29.79mm色 黒極数 2シリーズ 250シリーズ番号 480116TE Connectivity FASTIN-FASTON シリーズ 250 レセプタクル タブハウジング. FASTIN-FASTON 250タブ/レセプタクルのハウジングは、FASTIN-FASTON 250のワイヤ端子に使用します。ハウジングは、UL 94 V2又はUL 94 V0の難燃性等級のナイロン製で、電気的・機械的な保護が提供されるように設計されています。極性ラッチとロッキングラッチにより、誤嵌合を防ぎ確実な接続を可能にします。FASTIN-FASTON 250コネクタハウジングは、最大20本のリード線で最大8つの独立した回路の取り付けが可能です。. 特長. 電気的・機械的な保護を提供 極性化による誤嵌合防止 ナイロン製のUL 94 V2ハウジングを用意 確実な嵌合を可能にするロッキングラッチ 最大8回路の1つ又は複数の接続が可能な設計. 用途. FASTIN-FASTON 250タブ/リセプタクルハウジングは、さまざまな用途でのフリーハンギング又はパネルマウントハーネスコネクタとして使用するのに最適です。自動車の配線用途や、洗濯機、乾燥機、電気レンジなどの家庭用電化製品によく使われています。

シリーズ = PIDG絶縁 = 絶縁幅 = 6.35mm適合電線サイズmm2 Min = 1.25mm2適合電線サイズmm2 Max = 2mm2適合電線サイズAWG Min = 16AWG適合電線サイズAWG Max = 14AWGスタッド径 = M3.5色 = 青全長 = 23.69mmコンタクト材質 = リン青銅UL recognised (Approvals only apply to the packs of 100， and only for those terminals marked with an asterisk). TE Connectivity PIDGスペードタング電線圧着端子. PIDG (Pre-Insulated Diamond Grip)スペードタングワイヤ圧着端子は、最も過酷な回路環境で安定した信頼性を実現するために設計されています。 これらのPIDGスペードタング端子は、精密に成形された導電性の高い銅製のボディとバレルから構成されています。 ワイヤバレルは銅と識別カラー付きのナイロンスリーブの両方に包まれています。 バレルを包んでいる銅スリーブは、圧着後の絶縁を強化し、ワイヤを曲げても絶縁体の摩耗や導体の断線が発生しません。 ナイロンスリーブは、ワイヤサイズに従って色が付いており、簡単に識別できます。 PIDGスペード端子のワイヤバレルの内側はギザ加工が施されており、圧着後のコンタクト強度と伸張強度が最大限に発揮されます。 これらのPIDG端子の構造と専用工具ダイの使用により、圧着圧力下の絶縁厚さを揃えることができます。 この圧力は、圧着領域に均等に伝達され、安定して信頼性の高い圧着が実現します。 これらのPIDGスペード端子は、ワイヤエントリがじょうご型になっており、ワイヤの束がほどけ難く、ワイヤをすばやく挿入できるため、生産性が向上します。 これらのPIDGスペード端子は、さまざまなワイヤ、バレル、スタッドのサイズの製品が用意され、幅広い配線用途で使用できる汎用ソリューションです。. 特長と利点. 導電性の高い銅製ボディ 銅製スリーブでワイヤ絶縁をしっかりと支持 コンタクト強度と伸張強度を最大化するワイヤバレルのギザ加工 スリーブの色でワイヤサイズと工具を簡単に識別 ワイヤを簡単に挿入できるじょうご型のワイヤエントリ 信頼性が高く、きれいに揃った圧着を実現. 製品用途の情報. これらのPIDGスペードタングワイヤ圧着端子は、MIL-T-7928、Type II、Class 1及び2の要件を満たすか超えているため、幅広い用途に適合します。主な用途には、装置 / 制御、照明、電源、パネルボックス、昇降装置、モータ、航空宇宙、家電などが挙げられます。

タイプ = アダプタオス/メス = メス to オスタブサイズ = 6.35 x 0.81mm結線方法 = 圧着表面処理：コンタクト = 錫TE Connectivity FASTON 187 / 250シリーズクイックディスコネクトタブアダプタ端子. FASTON 187 / 250シリーズのクイックディスコネクトタブアダプタ端子製品です。品番 ； 718-7886 718-7886 、 ； 719-7221 719-7221 、及び ； 718-8069 718-8069 はストレート取り付け、品番 ； 718-7750 718-7750 は15 ° / 66 °取り付けです。

タイプ タブシリーズ FASTIN-FASTON .375mm2適合電線サイズmm2 Max 6mm2タブサイズ 9.53 1.22mm絶縁 非絶縁適合電線サイズAWG Min 12AWG結線方法 圧着コンタクト材質 真鍮表面処理：コンタクト 錫全長 37.4mmTE Connectivity FASTIN FASTONシリーズ375クイックコネクトタブ圧着端子. FASTIN FASTON 375シリーズクイックコネクト圧着タブ端子は、迅速な取り付けと一様な信頼性を提供します。FASTIN FASTON 375タブ端子は、安定した電気的及び機械的性能を保証するFASTON 375圧着タブと同じ生産技術を採用しています。FASTIN-FASTONタブとFASTONタブの違いは、ハウジング内に挿入された場合に端子の確実な保持を実現するロックランスが追加されていることです。このタブ端子は、かん合するFASTIN-FASTON端子がロックする穴を備えています。各FASTIN FASTON 375端子は、すべての接続が規定通りに実行されるよう正確に制御された圧着仕様に適合します。機械的強度と導電性の組み合わせを最適化するため、FASTIN FASTON 375タブは、別売りの専用圧着工具を使用して取り付けます。「F」スタイルの圧着終端処理により、回路の寿命が終わるまで正確な伸張強度と導電性が確保されます。この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。 . 特長と利点. 正しい工具を使用してすばやく導体に取り付け可能 ハウジング内はロックランスで確実に保持 一様な信頼性が得られるように正確に調整された圧着仕様 電気的 機械的に安定した性能 精確な伸張強度と導電性 振動及び腐食に対する最大の耐久性. 製品用途の情報. FASTON 375圧着タブは、一般に家電業界や自動車産業で使用されます。用途には、電化製品、洗濯機、乾燥機、自動車ハーネス配線などがあります。

タイプ = タブシリーズ = FASTON .250mm2適合電線サイズmm2 Max = 2mm2タブサイズ = 6.3 x 0.8mm絶縁 = 非絶縁適合電線サイズAWG Min = 18AWG結線方法 = 圧着コンタクト材質 = 真鍮表面処理：コンタクト = 錫TE Connectivity FASTON 250シリーズ圧着タブ端子. 迅速な取り付けと一様な信頼性を誇るFASTON 250シリーズクイック接続圧着タブ端子です。広範囲にわたる産業分野での経験により、この圧着方式は、電気的 / 機械的に安定した性能を確保するのに最も有効であることが立証されています。各FASTON端子は、圧着仕様が正確に管理されているので、すべてのコネクタが仕様通りに機能します。機械的強度と導電性の組み合わせを最適化するために、別売りの専用圧着工具を使用してください。「F」型圧着終端処理により、回路の寿命が終わるまで精確な伸張強度と導電性が確保されます。この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。. 特長と利点. 正しい工具を使用してすばやく導体に取り付け可能 一様な信頼性が得られるように正確に調整された圧着仕様 電気的 / 機械的に安定した性能 精確な伸張強度と導電性 振動及び腐食に対する最大の耐久性. 用途. FASTON 250圧着タブは、一般に家電業界や自動車産業で使用されます。その他の用途には、コンピュータや周辺機器、産業用コントローラ、テスト装置、通信機器などがあります。

タイプ = レセプタクルシリーズ = FASTON .250mm2適合電線サイズmm2 Max = 1.5mm2タブサイズ = 6.35 x 0.81mm絶縁 = 非絶縁適合電線サイズAWG Min = 20AWG結線方法 = 圧着コンタクト材質 = 鋼表面処理：コンタクト = ニッケル全長 = 19mmTE Connectivity FASTON 250圧着レセプタクル. 迅速な取り付けと一様な信頼性を誇るFASTON 250シリーズクイック接続圧着レセプタクル端子です。広範囲にわたる産業分野での経験により、この圧着方式は、電気的 / 機械的に安定した性能を確保するのに最も有効であることが立証されています。このFASTON 250レセプタクル端子は、絶縁材の厚さを補償するステップダウン絶縁サポートバレルを備えています。このファストン250レセプタクルの背面にあるテーパー壁で座なしタブの過挿入を防止します。各FASTON端子は、圧着仕様が正確に管理されているので、すべてのコネクタが仕様通りに機能します。機械的強度と導電性の組み合わせを最適化するために、別売りの専用圧着工具を使用してください。「F」型圧着終端処理により、回路の寿命が終わるまで精確な伸張強度と導電性が確保されます。この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。. 特長と利点. 正しい工具を使用してすばやく導体に取り付け可能 一様な信頼性が得られるように正確に調整された圧着仕様 電気的 / 機械的に安定した性能 精確な伸張強度と導電性 振動及び腐食に対する最大の耐久性. 用途. このFASTON 250圧着レセプタクルは、一般に家電業界や自動車産業で使用されます。その他の用途には、コンピュータや周辺機器、産業用コントローラ、テスト装置、通信機器などがあります。

タイプ = レセプタクルシリーズ = FASTON .250mm2適合電線サイズmm2 Max = 6mm2タブサイズ = 6.35 x 0.81mm絶縁 = 非絶縁適合電線サイズAWG Min = 11AWG結線方法 = 圧着コンタクト材質 = 真鍮表面処理：コンタクト = 錫全長 = 21.4mmTE Connectivity FASTON 250圧着レセプタクル. 迅速な取り付けと一様な信頼性を誇るFASTON 250シリーズクイック接続圧着レセプタクル端子です。広範囲にわたる産業分野での経験により、この圧着方式は、電気的 / 機械的に安定した性能を確保するのに最も有効であることが立証されています。このFASTON 250レセプタクル端子は、絶縁材の厚さを補償するステップダウン絶縁サポートバレルを備えています。このファストン250レセプタクルの背面にあるテーパー壁で座なしタブの過挿入を防止します。各FASTON端子は、圧着仕様が正確に管理されているので、すべてのコネクタが仕様通りに機能します。機械的強度と導電性の組み合わせを最適化するために、別売りの専用圧着工具を使用してください。「F」型圧着終端処理により、回路の寿命が終わるまで精確な伸張強度と導電性が確保されます。この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。. 特長と利点. 正しい工具を使用してすばやく導体に取り付け可能 一様な信頼性が得られるように正確に調整された圧着仕様 電気的 / 機械的に安定した性能 精確な伸張強度と導電性 振動及び腐食に対する最大の耐久性. 用途. このFASTON 250圧着レセプタクルは、一般に家電業界や自動車産業で使用されます。その他の用途には、コンピュータや周辺機器、産業用コントローラ、テスト装置、通信機器などがあります。

タイプ = ピギーバック Terminal (シリーズ = FASTON .250mm2適合電線サイズmm2 Max = 2.1mm2タブ厚さ = 0.8mm絶縁 = 非絶縁適合電線サイズAWG Min = 18AWG結線方法 = 圧着コンタクト材質 = 真鍮表面処理：コンタクト = 錫全長 = 20.1mmダブルアクション手工具は22-14 AWGの圧着レセプタクルに対応 - 品番 ； 246-6705 246-6705 を参照. TE Connectivity FASTON 250シリーズピギーバック圧着端子. FASTON 250シリーズピギーバック圧着レセプタクルタブコンビネーション端子は、迅速かつ効率的な接続と信頼性を実現するように設計されています。 このFASTON 250ピギーバックレセプタクル端子は、絶縁材の厚さを補正するステップダウン絶縁サポートバレルを備えており、導体ストランドの軸方向アライメントを維持できます。 FASTON 250ピギーバックレセプタクル圧着端子の背面のテーパー状の仕切りにより、座なしのタブの挿入を防ぐことができます。 このFASTON 250シリーズクイックコネクトピギーバックレセプタクルタブコンビネーションの「F」タイプ圧着端子は、安定した電気的 / 機械的性能に加え、耐振性及び耐食性を備えています。

タイプ = レセプタクルシリーズ = Ultra-Fast .250mm2適合電線サイズmm2 Max = 0.8mm2タブサイズ = 6.35 x 0.81mm絶縁 = 絶縁適合電線サイズAWG Min = 22AWG結線方法 = 圧着コンタクト材質 = リン青銅表面処理：コンタクト = 錫絶縁体 = ナイロン66全長 = 0.855インチTE Connectivity FASTON 250シリーズUltra-Fastレセプタクル圧着端子. FASTON 250シリーズUltra-Fast完全絶縁レセプタクル圧着端子は、むき出しのリードによる感電や短絡が発生しないような設計になっています。この端子は、V-2タイプ6/6ナイロンハウジング内で完全に保護されています。かん合時には、圧着レセプタクルとタブコネクタは、ナイロンハウジングによって完全に密閉されます。じょうご型のハウジングにより、簡単にワイヤを挿入することができ、ほつれを防止できます。また、このハウジングは半透明なため、端子を目視点検でき、ワイヤサイズを識別しやすいように色分けされています。FASTON 250シリーズUltra-Fastレセプタクルは、26 → 10 AWGの単線、ヒューズ線、より線の端子に使用します。. 特長. 感電や短絡から保護する完全絶縁 かん合時に完全密閉 ワイヤを簡単に挿入できるじょうご型ハウジング 目視点検可能な半透明ハウジング ワイヤサイズを識別可能な色分けされたハウジング

タイプ = レセプタクルシリーズ = FASTON .250mm2適合電線サイズmm2 Max = 2.27mm2タブサイズ = 6.35 x 0.8mm絶縁 = 非絶縁適合電線サイズAWG Min = 20AWG結線方法 = 圧着コンタクト材質 = 真鍮全長 = 19.2mmTE Connectivity FASTON 250圧着レセプタクル. 迅速な取り付けと一様な信頼性を誇るFASTON 250シリーズクイック接続圧着レセプタクル端子です。広範囲にわたる産業分野での経験により、この圧着方式は、電気的 / 機械的に安定した性能を確保するのに最も有効であることが立証されています。このFASTON 250レセプタクル端子は、絶縁材の厚さを補償するステップダウン絶縁サポートバレルを備えています。このファストン250レセプタクルの背面にあるテーパー壁で座なしタブの過挿入を防止します。各FASTON端子は、圧着仕様が正確に管理されているので、すべてのコネクタが仕様通りに機能します。機械的強度と導電性の組み合わせを最適化するために、別売りの専用圧着工具を使用してください。「F」型圧着終端処理により、回路の寿命が終わるまで精確な伸張強度と導電性が確保されます。この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。. 特長と利点. 正しい工具を使用してすばやく導体に取り付け可能 一様な信頼性が得られるように正確に調整された圧着仕様 電気的 / 機械的に安定した性能 精確な伸張強度と導電性 振動及び腐食に対する最大の耐久性. 用途. このFASTON 250圧着レセプタクルは、一般に家電業界や自動車産業で使用されます。その他の用途には、コンピュータや周辺機器、産業用コントローラ、テスト装置、通信機器などがあります。
