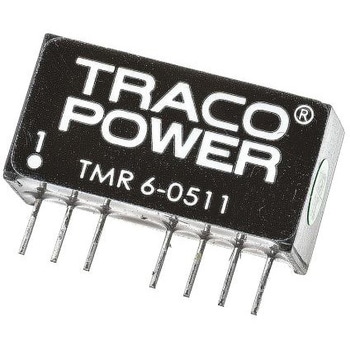

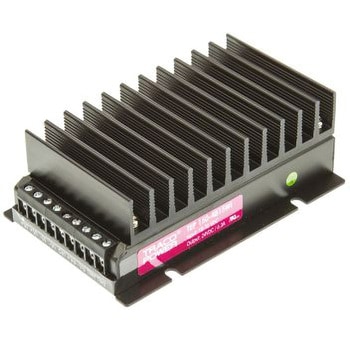

TRACO POWERの制御機器

出力電圧 = 5V dc出力電流 = 1A入力電圧 = 6.5 → 36V dc実装タイプ = スルーホール出力数 = 1パッケージ = SIP 3定格電力 = 5W効率 = 93 → 84%リップルノイズ = 50mV Pk-Pk最高温度 = +85℃シリーズ = TSR 1ラインレギュレーション = ±0.2%重量 = 1.9gステップダウンスイッチングレギュレータTSR 1シリーズ. Tracopower TSR-1シリーズのステップダウンスイッチングレギュレータは、多くの電源の問題を解決できるため、リニアレギュレータの代替品として最適です。このDC-DCコンバータは最大96 %以上の効率で、コンデンサと短絡保護機能を内蔵しています。ヒートシンク又は強制冷却を使用せずに周囲温度+60 ℃まで全負荷動作が可能です。TSR-1スイッチングレギュレータは、その他にもリニアレギュレータを超える重要な機能を備えています。高い出力精度(±2 %)、2 mAの低いスタンバイ電流、外部コンデンサが不要です。高効率と低スタンバイ電力消費により、これらのレギュレータは多くのバッテリを使用する用途に最適です。. 特長と利点. 最大効率: 96 % ヒートシンク不要 LMxxリニアレギュレータと互換性のあるピン SIPパッケージは既存のTO-220フットプリントに適合 フィルタコンデンサ内蔵 動作温度範囲: -40 → +85 ℃ 短絡保護 幅広い入力動作範囲 優れたライン / 負荷調整機能 低スタンバイ電流

出力電圧 = ±15V dc出力電流 = 1.5 A， 2.4 A定格電力 = 35W出力数 = 2入力電圧 = 88 → 264V ac実装タイプ = シャーシマウントパッケージタイプ = カバー付長さ = 111mm幅 = 82mm医療規格認定 = なし奥行き = 35mmシリーズ = TXL 035%重量 = 350gTRACOPOWER AC/DC 電源 TRACOPOWER TXL-035 シリーズ 36 W デュアル出力 AC-DC 組み込みスイッチモード電源は、定格出力電流が 15 V dc で 2.4 A 、 1.5 A @ -15 V dc となっています。ユニバーサル入力供給電圧定格は、 88 → 264 V ac 及び 125 → 375 V dc です。低プロファイルの金属製ケースとねじ Terminal Block 接続を備えているので、あらゆる機器への取り付けが簡単です。この電源装置は、欧州 EMC 規格及び低電圧指令( LVD )に準拠しています。 注: 45 ° C 超で 1 ° C あたり 2 % ディレーティング( TXL220 タイプでは 1 ° C あたり 2.5 % ) 新しい設計には TXL 120 シリーズは推奨されません。適切な代替品については TXL 100 シリーズを参照してください 注意： マルチ出力モデルの総出力は、指定された最大出力電力を超えてはなりません。 特長と利点 コンパクト設計の金属製ケース 取り付けが容易 効率： 84 % 高品質 過電圧保護 ねじ止め端子 短絡保護 広範囲のユニバーサル入力認定CB 認証済み EMI/EMC は EN50081-1 に準拠しています EMI/EMC は EN50082-1 に準拠 EN 60950-1 第 2 版 EN61000-3-2 ( PFC )(力率補正) IEC 60950-1 UL60950-1 UL認定

出力電圧 = 5 V dc， 12 V dc出力電流 = 2.5 A， 4A定格電力 = 35W出力数 = 2入力電圧 = 85 → 264V ac実装タイプ = シャーシマウントパッケージタイプ = カバー付長さ = 99mm幅 = 35mm奥行き = 82mmシリーズ = TXL 035%重量 = 350gTRACOPOWER AC/DC電源 TRACOPOWER TXL-035シリーズ 35 Wデュアル出力AC-DC組込み型スイッチング電源は、5 V DCで4 A、12V DCで2.5 Aの定格電流を出力します。定格入力電圧範囲は、AC88～264V / DC125～375Vです。低プロファイルの金属製ケースとネジ式端子台の接続を備えているので、あらゆる機器への取り付けが容易です。この電源は、欧州EMC規格と低電圧指令(LVD)に準拠しています。 注： 45 ℃の使用温度を超えると、1 ℃あたり2%のディレーティングが発生(TXL220タイプの場合は1 ℃あたり2.5% ) TXL120シリーズは新規設計用途には推奨できません。適切な代替品については、TXL 100シリーズを参照してください。 注意： 総電力がマルチ出力モデルの規定最大出力電力を超えてはいけません。 特長 コンパクト設計の金属製ケース 取り付けが容易 79%の効率 高品質 過電圧保護 ねじ止め端子 短絡保護 広範囲のユニバーサル入力 認証CB認証 EMI/EMCはEN50081-1に準拠 EMI/EMCはEN50082-1に準拠 EN60950-1第2版 EN61000-3-2(PFC)(力率補正) IEC 60950-1 UL60950-1 UL認証

出力電圧 = 3.3V dc出力電流 = 1A入力電圧 = 4.75 → 36V dc実装タイプ = スルーホール出力数 = 1パッケージ = SIP 3定格電力 = 3.3Wリップルノイズ = 50mV Pk-Pk最低温度 = -40℃シリーズ = TSR 1ラインレギュレーション = ±0.2%アプリケーション = DC-DCコンバータ、フィルタリング、ステップダウンmm

出力電圧 = 9V dc出力電流 = 1A入力電圧 = 12 → 36V dc実装タイプ = スルーホール出力数 = 1パッケージ = SIP 3定格電力 = 9W効率 = 95 → 89%リップルノイズ = 75mV Pk-Pk最高温度 = +85℃シリーズ = TSR 1ラインレギュレーション = ±0.2%幅 = 7.6mmステップダウンスイッチングレギュレータTSR 1シリーズ. Tracopower TSR-1シリーズのステップダウンスイッチングレギュレータは、多くの電源の問題を解決できるため、リニアレギュレータの代替品として最適です。このDC-DCコンバータは最大96 %以上の効率で、コンデンサと短絡保護機能を内蔵しています。ヒートシンク又は強制冷却を使用せずに周囲温度+60 ℃まで全負荷動作が可能です。TSR-1スイッチングレギュレータは、その他にもリニアレギュレータを超える重要な機能を備えています。高い出力精度(±2 %)、2 mAの低いスタンバイ電流、外部コンデンサが不要です。高効率と低スタンバイ電力消費により、これらのレギュレータは多くのバッテリを使用する用途に最適です。. 特長と利点. 最大効率: 96 % ヒートシンク不要 LMxxリニアレギュレータと互換性のあるピン SIPパッケージは既存のTO-220フットプリントに適合 フィルタコンデンサ内蔵 動作温度範囲: -40 → +85 ℃ 短絡保護 幅広い入力動作範囲 優れたライン / 負荷調整機能 低スタンバイ電流

出力電圧 = 5V dc出力電流 = 2A入力電圧 = 6.5 → 36V dc実装タイプ = PCBマウント出力数 = 1パッケージ = SIP 3効率 = 94%リップルノイズ = 50mV Pk-Pk最低温度 = -40℃シリーズ = TSR 2ラインレギュレーション = Maximum of 0.5%アプリケーション = バッテリ駆動システムmmTracopower 2 Aステップダウンスイッチングレギュレータ、TSR 2シリーズ. Tracopowerの新しい高度な超小型SIPパッケージステップダウンレギュレータ製品です。 TSR 2シリーズには、旧式のLMxxシリーズから直接アップグレードすることができます。 ヒートシンクのような特別な放熱の仕組みは不要で最大96 %の効率を誇ります。 TSR 2シリーズにはさらにもう1つ、リニアタイプよりも優れたスイッチングレギュレータを使用していることが大きな利点です。 移行の利点には、優れた出力精度、低スタンバイ電流などがあります。. 特長と利点:. LMxxシリーズリニアレギュレータに対応しています。 短絡保護機能を内蔵しています。

出力電圧 = 5 V dc， 24 V dc出力電流 = 1.3 A， 4 A定格電力 = 35W出力数 = 2入力電圧 = 85 → 264V ac実装タイプ = シャーシマウントパッケージタイプ = カバー付長さ = 99mm幅 = 35mm奥行き = 82mmシリーズ = TXL 035%重量 = 350gTRACOPOWER AC/DC電源 TRACOPOWER TXL-035 シリーズ 35 W シングル出力 AC-DC 組み込みスイッチング電源の出力電流は、5 V DCで4 A、24V DCで1.3 Aの定格電流を出力します。定格入力電圧範囲は、AC88～264V / DC125～375Vです。低プロファイルの金属製ケースとネジ式端子台の接続を備えているので、あらゆる機器への取り付けが容易です。この電源は、欧州EMC規格と低電圧指令(LVD)に準拠しています。 注： 45 ℃の使用温度を超えると、1 ℃あたり2%のディレーティングが発生(TXL220タイプの場合は1 ℃あたり2.5% ) TXL120シリーズは新規設計用途には推奨できません。適切な代替品については、TXL 100シリーズを参照してください。 注意： 総電力が設計出力の規定最大出力電力を超えてはいけません。 特長 :コンパクト設計の金属製ケース 取り付けが容易 79%の効率 高品質 過電圧保護 ねじ止め端子 短絡保護 広範囲のユニバーサル入力 認証CB 認証済み EMI/EMC は EN50081-1 に準拠 EMI/EMC は EN50082-1 に準拠 EN 60950-1 第 2 版 EN61000-3-2 ( PFC )(力率補正) IEC 60950-1 UL60950-1 UL 認定

出力電圧 = 5V dc出力電流 = 3A定格電力 = 15W出力数 = 1入力電圧 = 120 → 370 V dc， 85 → 264 V ac実装タイプ = シャーシマウントパッケージタイプ = 密閉型長さ = 96mm幅 = 54mm医療規格認定 = なし奥行き = 23.3mm効率 = 75%重量 = 132gTRACOPOWER AC/DC 電源TRACOPOWER TMP シリーズ 15 W シングル出力 AC-DC 組み込みスイッチモード電源の定格出力電流は 3000 mA @ 5 V dc です。ユニバーサル入力供給電圧定格は 85 → 264 V ac 及び 120 → 370 V dc です。AC/DC 電源装置は、シャーシ取り付け式のねじ Terminal Block 接続を備えています。この電源は、コスト効果の高いソリューションを実現します。 注: メーカーの部品番号の末尾に「 C 」が付いている場合は、シャーシ取り付けタイプを示しています マルチ出力モデル TMPM 042xx 、 TMP 1021x 、 TMP 1521x 、 TMP 3021x は共通のアースを備えています。他のマルチ出力モデルは、出力 1 が出力 2/3 から絶縁(フローティング) シャーシ取り付けタイプ(メーカー品番の末尾が「 C 」)用のオプションの DIN レール取り付けアダプタは別売りです 「 TMP 10 」モデルでは、 50 ° C 超で 1 ° C あたり 3.5 % のディレーティングが発生します 他のモデルでは、 40 ° C 超で 1 ° C あたり 2.5 % のディレーティング MTBFはMIL-HDBK-217F(25 ℃)による値特長と利点超小型低プロファイル設計 完全密閉で汚れや埃から保護します 短絡保護 過負荷及び過熱の保護 入力及び出力絶縁は 3 kV ac です用途商用 産業機器認定保護クラス II EN 55022 、レベル B FCC Part 15 レベル B カナダと米国の CB 認証コンポーネント UL認定部品(カナダ / 米国)

出力電圧 = 48V dc出力電流 = 1.1A定格電力 = 50W出力数 = 1入力電圧 = 90 → 264V ac実装タイプ = シャーシマウントパッケージタイプ = カバー付長さ = 99mm幅 = 82mm奥行き = 35mm効率 = 89%最高温度 = +70℃UL60950-1、IEC60950-1、EN60950-1. UL、cUL、CBレポート. 15 → 150 W、ユニバーサル入力、シングル出力、TXMシリーズ. Traco Power TXMは、金属製エンクロージャの電源シリーズです。 TXMは、省コストが特に重要な各種用途に設計されています。 これらのTraco電源は低プロファイルケースでねじ止め端子ブロック接続なので、取り付けが簡単です。 TXM電源はユニバーサル入力に対応し、欧州EMC標準及び低電圧指令(LVD)に準拠しています。. 超小型電源 コストパフォーマンスの高いデザイン 無負荷時の低消費電力 ；0.5 W (75 Wまでのユニット) ねじ端子台 150 Wモデルまで内部ファンなし ユニバーサル入力電圧88 → 264 V ac 出力電圧調整可能

出力電圧 = 12V dc出力電流 = 5A定格電力 = 60W出力数 = 1入力電圧 = 88 → 264V ac実装タイプ = シャーシマウントパッケージタイプ = カバー付長さ = 111mm幅 = 82mm医療規格認定 = なし奥行き = 35mmシリーズ = TXL 050/060%重量 = 340gTRACOPOWER AC/DC 電源 TRACOPOWER TXL-060 シリーズの 60 W シングル出力 AC-DC 組み込みスイッチモード電源の定格出力電流は、 12 V dc で 5 A です。この製品は、 85 → 264 V ac のユニバーサル入力供給電圧定格に対応しています。低プロファイルの金属製ケースとねじ Terminal Block 接続を備えているので、あらゆる機器への取り付けが簡単です。この電源装置は、欧州 EMC 規格及び低電圧指令( LVD )に準拠しています。 注: 45 ° C 超で 1 ° C あたり 2 % ディレーティング( TXL220 タイプでは 1 ° C あたり 2.5 % ) 新しい設計には TXL 120 シリーズは推奨されません。適切な代替品については TXL 100 シリーズを参照してください 注意： マルチ出力モデルの総出力は、指定された最大出力電力を超えてはなりません。 特長と利点 コンパクト設計の金属製ケース 取り付けが容易 効率： 70.84 % 高品質 過電圧保護 ねじ止め端子 短絡保護 広範囲のユニバーサル入力認定CB 認証済み EMI/EMC は EN50081-1 に準拠しています EMI/EMC は EN50082-1 に準拠 EN 60950-1 第 2 版 EN61000-3-2 ( PFC )(力率補正) IEC 60950-1 UL60950-1 UL認定

出力電圧 = 24V dc出力電流 = 4.2A定格電力 = 100W出力数 = 1入力電圧 = 187 → 264 V ac， 90 → 132 V ac実装タイプ = シャーシマウントパッケージタイプ = オープンフレーム長さ = 101.6mm幅 = 50.8mm組み込み式 = なし奥行き = 31.8mmシリーズ = TOP 100%最高温度 = +70℃TRACOPOWER AC/DC Power Supply The TRACOPOWER TOP-100 series 100W single output AC to DC embedded switch mode power supply has an output current rating of 4.2A at 24VDC. It has the universal input supply voltage ratings from 90VAC to 132VAC and 187VDC to 264VDC. Its design provides extremely high efficiency of greater than 90% that eliminates the need for a dedicated power supply cooling fan. It provides high reliability because of its industrial quality grade components and excellent thermal management. Features and Benefits Adjustable output voltage Connection via Molex PCB terminals Convection cooling High power density Highly reliable Input and output isolation is 4kVAC Low leakage current is 250μA maximum Operating temperature ranges between -25℃ and 50℃ Overload and overvoltage protection Short circuit protection Switch mode power supply has dimension of 2x4in footprint Applications Commercial use Consumer products Industrial IT systemsCertificationsCB certified Class l and class ll CSA approved CSA C22.2 No. 60950-1-03 EN 55022 class B (EMI) EN 60950-1 EN61000-3-2 class A (power factor correction) IEC 60950-1 SIQ approved UL 60950-1 UL approved

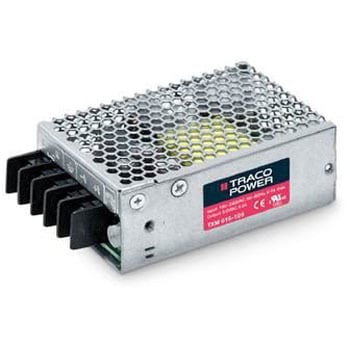

出力電圧 = 3.3V dc出力電流 = 4A定格電力 = 15W出力数 = 1入力電圧 = 90 → 264V ac実装タイプ = シャーシマウントパッケージタイプ = カバー付長さ = 79mm幅 = 51mm奥行き = 29mm効率 = 71%最高温度 = +70℃TRACOPOWER スイッチモード電源TRACOPOWER TXM シリーズ 15 W 定格スイッチモード電源(シングル出力付き)は、定格出力電流が 4 A @ 3.3 V dc です。ユニバーサル入力供給電圧定格は、 88 → 264 V ac 及び 124 → 370 V dc です。低プロファイルの金属製ケースとねじ Terminal Block 接続を備えているため、あらゆる機器への取り付けが簡単です。この電源装置は、欧州 EMC 規格及び低電圧指令( LVD )に準拠しています。特長と利点出力電圧調整可能 コストを最適化した設計 効率は 71% です 最高70 ℃の高い動作温度 無負荷時の低消費電力<： 0.5 W ( 75 W までのユニット 150 Wモデルまで内部ファンなし 非常にコンパクトな電源です 300 V ac のサージ入力に 5 秒間耐えることができます認定CB 認証 EN 60950-1 IEC 60950-1 UL60950-1 UL認定

出力電圧 ±5V dc入力電圧範囲 4.5 5.5 dc定格電力 1W入力電圧公称 5 dc出力電流 ±100mA実装タイプ 表面実装分離式 あり出力数 2パッケージ SOIC 18絶縁電圧 1kV dc奥行き 7.8mmシリーズ TSMロードレギュレーション ±10%効率 75%Traco W SMDシングル デュアル出力絶縁未調整型DC-DCコンバータ TSMシリーズ. Traco Power TSMシリーズは、成形プラスチックパッケージに収容された1 Wの絶縁DC-DCコンバータ製品です。 ピン配置の精度が高く、自動化されたSMD生産に適しており、デバイスは高温の鉛フリープロセスで問題なくはんだ付けできます。 このTSM整流コンバータは効率が高く、40 +85 ℃の温度範囲で動作します。 フットプリントが小さく、負荷点(POL)電源変換、アースループ排除、ノイズ除去、デジタルインターフェイスなどの用途に対する経済的なソリューションです。. SMDパッケージ(SOIC-14/18) 構造にリードフレーム技術採用 絶縁シングル及びデュアル出力 / O絶縁: 1000 dc 高効率 動作温度: 40 +85 リフローはんだ温度: 最大245 高精度のピン配置 テープ及びリールパッケージで提供 鉛フリー設計、RoHS対応

出力電圧 = 5V dc入力電圧範囲 = 4.5 → 5.5 V dc定格電力 = 1W入力電圧公称 = 5 V dc出力電流 = 200mA実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = SIP 7絶縁電圧 = 1kV dc幅 = 6.1mmシリーズ = TMAロードレギュレーション = ±10%代表規格 = EN 62368-1℃

出力電圧 5V dc入力電圧範囲 4.5 5.5 dc定格電力 1W入力電圧公称 5 dc出力電流 200mA実装タイプ スルーホール分離式 あり出力数 1パッケージ SIP 7絶縁電圧 3kV dc幅 6.1mmシリーズ TMVロードレギュレーション ±10%最低温度 -40℃Traco W SIPシングル デュアル出力絶縁未調整型DC-DCコンバータ TMVシリーズ. Traco Power TMVシリーズは、SIPパッケージに収容されたミニチュア絶縁1 DC DCコンバータ製品です。 SMD技術採用の低コストで高性能の製品で、必要とする基板上のスペースはわずか1.2 cm ；sup>；2 ；/sup>；と、スペースに制約のある基板レベル配電の優れたソリューションになっています。. シングルインライン(SIP)パッケージ 絶縁シングル及びデュアル出力モデル / O絶縁: 3000 dc 最大81 %の高効率 動作温度範囲: 40 +85 他社製品とピン配互換 100 %バーンイン(8時間) 鉛フリー設計、RoHS対応

出力電圧 = 5V dc入力電圧範囲 = 9 → 18 V dc定格電力 = 15W入力電圧公称 = 12 V dc出力電流 = 3A実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = 2 x 1インチ絶縁電圧 = 1.5kV dc奥行き = 10.2mmシリーズ = TEN 15ロードレギュレーション = ±0.5%最低温度 = -40℃UL60950-1、EN60950-1、IEC60950-1. UL / cUL. Traco 15 W出力絶縁調整型DC-DCコンバータ - TEN15シリーズ. 高い信頼性と効率を実現するSMDデザインのセラミックチップコンデンサを備えた、15 Wシングル / デュアル出力絶縁調整型DC-DCコンバータです。 これらの絶縁調整型DC-DCコンバータの主な用途は、通信、産業用システム、バッテリ駆動機器です。. 新規設計用途には推奨できません。代替品についてはページ下を参照してください。 2:1のワイド入力電圧範囲 高電力密度 調整型出力 1.5 KV dc入出力間絶縁 最大86 %の高効率 入力フィルタは外部コンポーネントなしでEN55022 Class A及びFCC Level Aに適合 連続短絡保護 SMD内部構造 絶縁ベースプレート付きシールドメタルケース 業界標準のピン配列

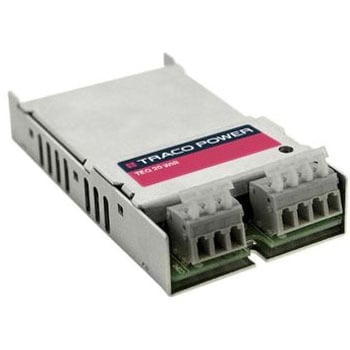

出力電圧 = ±15V dc入力電圧範囲 = 9 → 36 V dc定格電力 = 6W入力電圧公称 = 24 V dc出力電流 = ±200mA実装タイプ = スルーホール分離式 = あり出力数 = 2パッケージ = DIP 24絶縁電圧 = 1.5kV dc幅 = 20mmシリーズ = TEN 5WIロードレギュレーション = ±5%最低温度 = -40℃

出力電圧 = 5V dc入力電圧範囲 = 21.6 → 26.4 V dc定格電力 = 1W入力電圧公称 = 24 V dc出力電流 = 200mA実装タイプ = スルーホール分離式 = あり出力数 = 1パッケージ = SIP 4絶縁電圧 = 1kV dc幅 = 6.1mmシリーズ = TMEロードレギュレーション = ±10%効率 = 70%

Traco Power の tmdc 60H シリーズ絶縁コンバータは、産業用 DC/DC オフボードモジュールの TMDC ラインで動作します。このコンバータは、2 ： 1 の高入力電圧及び 3000 V ac の強化絶縁電圧だけでなく、完全調整型出力も備えています。このモジュールは、完全密閉型プラスチックパッケージに収容されています。電圧範囲は 80 → 160 V dc です 動作温度範

TEN 40E は、Traco Power の既存の 40 W 製品シリーズを四捨五入しています。このシリーズは、現在の市場トレンドに基づいて開発され、1 つの製品で品質とコスト効率を最大限に高めることを目的としています。TEN 40E は新しい設計アプローチを採用しているため、品質や信頼性の面で妥協することなく、従来の製品と比較して仕様を改善することができ、コス
