Seeed Studioの制御機器

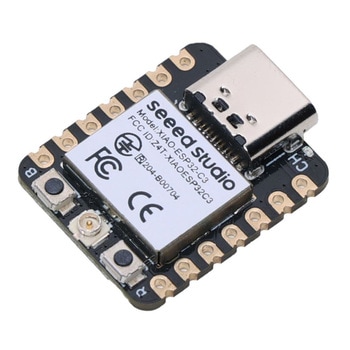

Wi-FiとBLEを備えた親指サイズのマイコンボード 親指サイズのSeeed Studio XIAOファミリのマイコンボードで、バッテリー充電機能を備え、さまざまなIoT機器の開発に使用できます。コントローラに、最大160MHzで動作する4段階のパイプラインを備えた32ビットのRISC-Vプロセッサを中心に構築されたESP32C3 SoCを採用しています。2.4GHzのWi-Fi/Bluetooth Low Energyに対応し、U.FLアンテナを搭載しているので、100m以上の無線通信が可能です。 そのほか、SoC上には400KBのSRAMと4MBのフラッシュが搭載され、PWMピンとして使用できる11個のデジタルI/Oと、ADCピンとして使用できる4個のアナログI/Oや、IISを含む、UART、IIC、SPIシリアル通信ポートをサポートしています。 ・ポータブルで軽量な親指サイズ：21mm×17.5mm ・低消費電力：最低44μA(ディープスリープモード)で、4つの動作モードが利用可能 ・バッテリーチャージICを搭載し、さまざまなウェアラブル機器やワイヤレスIoTアプリケーションに最適 ・片面コンポーネント設計で、簡単に他の基板に統合可能

4個のアルミニウム製ヒートシンクキット Raspberry Pi 4Bに搭載されている半導体チップを冷却するための黒いヒートシンクのキットです。 ラズパイのIC(4か所)のサイズに合わせた4種類のヒートシンクが入っています。 裏面に粘着テープ付。ラズパイのICに貼り付けて使用してください。

カメラモジュールを接続したSeeed Studio XIAO ESP32-S3 2.4GHzのWi-FiとBluetooth LE5.0の無線通信機能を持つXtensaプロセッサESP32-S3R8 SoCを搭載した親指サイズの超小型マイコンボードに解像度1600×1200ピクセルのOV2640カメラセンサを組み合わせた製品です。8MB PSRAMと8MBフラッシュメモリを搭載し、リチウム電池の充電管理機能を備えています。音声感知と音声認識用のデジタルマイクも搭載されています。ウェアラブルデバイスのようなスペースが限られたプロジェクトに適しています。 ・ESP32-S3(最大240MHz動作、32ビットデュアルコアのXtensaプロセッサ)搭載 ・開発環境：Arduino IDE、MicroPython ・2.4GHz Wi-FiとBLE 5.0をサポートし、UFLアンテナを使用すると100m以上の通信が可能 ・解像度1600×1200のOV2640カメラセンサーを使用。OV5640カメラセンサーと互換 ・8MBのPSRAMと8MBのフラッシュを搭載し、外付け32GB FATメモリ用のSDカードスロットをサポート

GROVEシリーズのコネクター変換ケーブルで片側はGROVEコネクター、もう片側は1ピンのソケットで2.54mmピッチのピンヘッダーに接続可能です。GROVEモジュールを一般のMCUボードに直接つなぐ場合に使います。

Groveシステムの16ビットA/Dコンバータボード TI製の4チャンネルデルタシグマ型16ビットA/DコンバータADS1115を搭載したGrove互換ボードです。ADS1115は、プログラマブルゲインアンプ(PGA)、発振器、VREF、コンパレータ、I2Cインターフェースを搭載しています。 ・電源電圧：2.0V～5.5V、3.3/5Vシステムをサポート ・プログラマブルデータレート：8SPS～860SPS ・プログラマブルゲイン：x16、内部低ドリフト電圧リファレンスおよびオシレータ付き ・PGAはソフトウェアで制御し、ゲイン調整が可能 ・シングルエンド入力×4、または差動入力×2

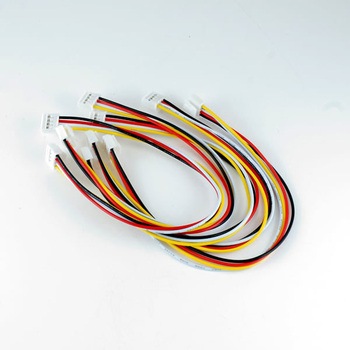

GROVE用の共通ケーブルです。GROVEモジュールとBasic Shield(GROVEのマザーボード)間などGROVE製品同士を接続するために使う共通仕様のケーブルです。長さ別に5cm、20cm、30cm、40cm、50cmの製品がありますのでカートに入れる際にご確認ください。

ESP32-S3を搭載した親指サイズの超小型マイコンボード Seeed Studio XIAOシリーズの親指サイズの超小型マイコンボードです。2.4GHzのWi-FiとBluetooth LE 5.0の無線通信をサポートするEspressif Systems社製のESP32-S3R8チップを搭載しています。高性能で低消費電力が要求されるIoTアプリケーションに最適です。 ・32ビットデュアルコア、最大240MHz動作のXtensaプロセッサESP32S3を搭載 ・2.4GHzのWi-FiとBLE 5.0をサポートし、UFLアンテナを使用すると100m以上の通信が可能 ・4つの電力モードを持ち、ディープスリープモード時の消費電力は14μA ・リチウム電池の充電管理機能 ・開発環境は、Arduino IDEとMicroPythonに対応

様々なネットワークサーバーへの接続をサポートするLoRaWANゲートウェイ SenseCAP M2はLoRaWANゲートウェイとして、LoRa/LoRaWANデバイスに長距離の無線ネットワークとデータ送信を提供します。LoRaWANに対応したセンサーなどから送られてくるデータをイーサネットやWi-Fiを介してサーバーやクラウドに送信したり、逆に制御信号をセンサーなどに送ることで、環境モニタリング、スマートビルディング、スマート農業などに活用することができます。 SenseCAP M2は、MediaTek製のルーター制御デバイスMT7628K(MIPS24KEc@580MHz)とSemtech製ベースバンドLoRaデバイスSX1302を搭載しています。Wi-Fiとイーサネット両方のインターネット接続をサポートしています。電源にはDC12V/2Aを使用しますが、ACアダプターは付属していません。ただし、イーサネットで電力を供給できるようにPoE機能が追加されています。 SenseCAP M2は3dBiの高性能アンテナを備え、数kmのLoRaWAN領域で強力な信号を提供します。また、さまざまな環境に適したアンテナにアップグレードできます。

Nordic nRF52840を搭載した超小型/超低電力のIoT開発ボード 親指ほどのサイズですが、オンボードでBluetoothアンテナとバッテリー充電チップを備えているため、IoT機器の開発に最適です。XIAO拡張ボードと互換性があります。 XIAO RP2040と比較すると、XIAO BLEはより豊富なインターフェースを備えています。Arduino IDE、MicroPython、CircuitPython、その他の開発環境でプログラミングができます。 IoTおよびTinyMLAIプロジェクトをより適切にサポートするために、6軸IMUとPDMマイクの両方を搭載した上位バージョンであるSeeed XIAO BLE Senseもあります。

XIAO ESP32C3マイコンボード用のミニアンテナ Seeed Studio XIAO ESP32C3及びSeeed Studio XIAO ESP32C6マイクロコントローラボード用のミニアンテナです。2.4GHz帯の無線機能を強化し、頑丈な無指向性機能設計で、最大2.81dBiのゲインを実現します。

メス-メスのジャンパー線 10cm Weight: 30.01 g

Grove-I2Cハブ(4ポート)とGrove-I2C(6ポート)の上位バージョン I2Cデバイスは同じバスシステム内で異なるアドレスを使用する必要がありますが、本ボードにはI2CマルチプレクサチップのTCA9548Aを搭載しているので、最大8個の同じアドレスのI2Cデバイスを同じGrove I2Cシステムに接続することができます。時分割多重化技術を採用しているため、一つのコントローラで同じアドレスを持つ8個のI2Cデバイスを制御することができます。動作電圧は、3.3V/5Vです。20cmグローブケーブルが付属しています。 8 Grove I2C ポート 同じI2Cアドレスを持つ複数のデバイスをサポートする 動作電圧：3.3V / 5V

Groveシステムの6ポートハブ 6個のGroveコネクタを搭載し、複数のGroveデバイスを接続するための拡張ボードです。Groveコネクタの数が少ないコントローラなどに、より多くのGroveデバイスを接続できるようにします。ボードサイズは20mm×40mmです。インターフェースはI2Cですが、LEDなどを複数個同期させて制御する場合にも使用できます。

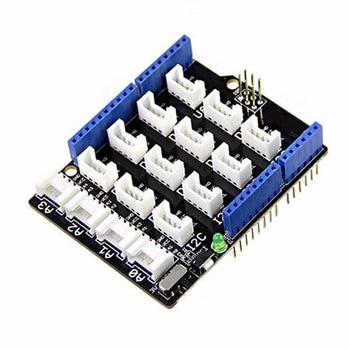

ArduinoとGROVEのブリッジとなるシールド Arduinoに接続すれば、Arduinoのピン配置がわからなくともGROVEコネクタを拡張できます。GROVE側は、すべてのGROVEモジュールと互換性があります。 Arduinoと組み合わせると、メーカーサイトで公開されているサンプルスケッチを使うことで動作を簡単に確認できます。GROVEモジュール上のデバイス固有の細かいプログラムがライブラリ化されているため、簡単な記述でデバイスの機能を動かすことができます。 ほとんどのGROVEモジュールは、メーカーサイト上に使い方の説明があります。サンプルスケッチを使う場合は、説明の対象となるモジュール以外に、複数のモジュールが必要になることがあります。サンプルスケッチを利用する場合は、メーカーサイトであらかじめ周辺のセットアップを確認して必要なものを確認してください。 ・電源互換性(電源トグルスイッチ)あり Groveコネクタはワイヤ4本があり、うち1本はVCCです。ただし全部のマイクロコントローラ・メインボードが5Vの電源電圧を必要とするわけではなく、3.3Vしか必要としないボードもあります。 ベースシールドV2の電源トグルスイッチを操作することで電圧を選択可能です。

湿度センサーモジュールDHT11を搭載したセンサー基板です。 出力は校正されており20% - 90%RHの湿度を±5%RHの確度と±1%RHの感度で検知できます。また温度センサーも備えており0～50 ℃の範囲で確度±2℃、感度1℃の検知ができます。インターフェースはDHT11独自仕様の1線式シリアル通信です。 詳しくはデーターシートやサンプルプログラム等で確認してください。

GROVE用の共通ケーブルです。GROVEモジュールとBasic Shield(GROVEのマザーボード)間などGROVE製品同士を接続するために使う共通仕様のケーブルです。長さ別に5cm、20cm、30cm、40cm、50cmの製品がありますのでカートに入れる際にご確認ください。

解像度が240×280で262Kカラーの角丸型LCDディスプレイ スマートウォッチ、デジタルフォトフレーム、携帯ゲーム機などの小型ポータブルデバイスの製作に最適な角丸型LCDディスプレイです。240×280の解像度と262Kカラーの鮮やかなパレットを特長とし、さまざまなアプリケーションに使用できます。SPIインターフェースにより、Raspberry PiやArduino、STM32などの一般的なコントローラボードとシームレスに統合できます。 ・240×280の解像度、262K RGBカラー、クリアでカラフルな表示効果を提供します。 ・SPIインターフェースにより、Raspberry Pi/Arduino/STM32などのマイコンボードをサポートします。 ・オンライン開発リソース(Raspberry Pi/Arduino/STM32用サンプル)が付属しています。

LoRaWANにより無線でデータ収集ができる堅牢な温湿度センサー 大気中の温度と湿度をそれぞれ-40℃～+85℃、0～100%RH(結露なし)の範囲で測定できるセンサーです。IP66準拠の筐体を採用し、屋外での使用や高い紫外線暴露、大雨、粉塵の多い場所など、過酷な環境での使用にも耐えられます。Bluetooth内蔵でOTA(Over The Air)に最適化されており、迅速なセットアップとアップデートが可能です。 ・世界中のLoRaWANネットワークに対応 ・市街地では2km、見通しの良い場所では10kmの超広範囲伝送が可能 ・交換可能なリチウムSOCl2電池(ER34615)を搭載し、バッテリー寿命は最大10年 ・IP66準拠 ・SenseCAP Mateアプリにより4ステップで簡単に設定可能

ルネサス製32ビットマイコンRA4M1を搭載したXIAO ルネサスエレクトロニクス製のRA4M1を搭載し、XIAOシリーズに新たに加わったマイコンボードです(10機種目)。XIAOシリーズはSeeed社が開発し販売する親指サイズのマイコンボードです。RA4M1は、最大48MHzで動作するARM Cortex-M4コアを採用した32ビットマイコンで、Arduino Uno R4にも採用されています。FPU、256KBのフラッシュメモリ、32KBのSRAMなどを備えています。 ・最大48MHzで動作するRA4M1(R7FA4M1AB3CFM)を搭載 ・14ビットADC、12ビットDAC、CANバス、USB 2.0、RGB LEDを搭載 ・従来のXIAOボードのGPIOに加えて、背面に8本のI/Oピンが追加され合計19ピンを利用可能 ・ハードウェア暗号化、セキュアブート、キーストレージなどのセキュリティ機能を搭載 ・Arduino IDEとの完全な互換性 ・ディープスリープ時の消費電力が45μAなど、4つの動作モードを用意

マイクアレイ音声ピックアップデバイス ReSpeaker USBマイクアレイは、プラグ&プレイですぐに使用できる音声ピックアップデバイスです。内蔵のオーディオジャックにより、ヘッドフォンやスピーカーを接続できます。 ・XMOSのXVF-3000を搭載 ・高性能デジタルマイクロフォン ×4 ・最大5mまでの遠距離の音声キャプチャをサポート ・360°のピックアップパターンをサポート ・USBオーディオクラス1.0(UAC1.0)をサポート ・オンチップの音声アルゴリズム ・音響アルゴリズム：DOA(到着方向)、AEC(自動エコーキャンセル)、AGC(オートゲインコントロール)、NS(ノイズ抑制) ・プラグ&プレイ対応(Windows10/8/7、Mac、Linux、Android)

Raspberry Pi 5用に設計されたPCIeからM.2へのハット Raspberry Pi 5のPCIeコネクタに接続し、M.2対応デバイスを使用するための拡張ボードです。PCIe Gen2×1およびPCIe Gen3×1に対応し、NVMe SSDやHailo8/8L NPU AIアクセラレータ、Google Coral AIアクセラレータを使用することができます。M.2ボードサイズは、2230/2242/2260/2280が使用できます。 ・PCIe Gen2×1およびPCIe Gen3×1をサポート ・ポゴピンから電源供給を追加することにより、安定した高速接続を確保 ・複数のサイズ(2230/2242/2260/2280)をサポート ・microSDカードを妨げないS字型FPCケーブルを採用 ・バックマウント設計

5V/2.4A出力のリチウム電池充放電ボード ETA Solutions社製のETA9740を搭載したリチウム電池充放電ボードで、3.7Vのリチウム電池を接続し、最大5V/2.4AをUSB Type-Aから出力できます。また、ピンヘッダ端子から3.3V/250mAを出力させることも可能です。USB Type-Cを通して電力を供給すると、最大2Aでリチウム電池の充電を行うことができます。ボード上には4セグメントのインジケータが搭載されているので、電池残量を確認することができます。 ・USB Type-Cにより5V/2Aでの充電 ・USB Type-Aにより5V/2.4Aまで出力可能 ・3.3V/250mAのピンヘッダ出力 ・I/O制御またはスイッチによるシャットダウン出力をサポート ・充電状態インジケータと4セグメント出力インジケータを搭載 ・サイズは2.5cm×4.1cmと極小 ・一層レイアウトで設置がしやすい

Groveシステムの温度/湿度センサ センシリオン製のSHT31を使用した高精度の温度/湿度センサです。SHT31は、相対湿度誤差±2%以内の精度を持つ湿度センサです。温度計としては、-40℃～+125℃で使用可能で精度は±0.3℃です。

Groveシステムの温度/湿度センサー センシリオン製のSHT35を使用した高精度な温度および湿度センサーボードです。起動や測定時間も速く、通信速度も最大1MHzです。 ・測定誤差：±1.5%RH、±0.1℃ ・完全に較正され、線形化および温度補償されたデジタル出力 ・最大1MHzの通信速度と2つのユーザー選択可能なアドレスを備えたI2Cインターフェース ・プラグ&プレイでGroveポート互換

マルチモード衛星測位&ナビゲーションモジュール Arduinoで使用でき、同時に6つ以上の衛星からの電波を受信できる高性能かつ高集積のマルチモード衛星測位&ナビゲーションモジュールです。10m以下の誤差で、悪信号下でも迅速かつ正確に測位ができます。DC/DCコンバータやLDOレギュレータ、LNAアンプ、RFフロントエンド、ベースバンド処理、32ビットRISCベースチップ、RAM、フラッシュストレージ、RTC、電源管理機能などを統合したRFベースバンド設計になっています。カーナビやドローンなどのGNSS測位アプリケーションに適しています。 ・GPS/Beidou/Glonass/Galileo/QZSS/SBASに対応 ・わずか31μAの低消費電力 ・他のモジュールと互換性のあるインターフェース

DHT20センサーを使用した温湿度センサー DHT11のアップグレード版のDHT20を使用した温湿度センサーです。以前のバージョンと比較して、温度と湿度の測定精度が高く、測定範囲が広くなっています。I2C出力を備えています。 ・温度精度：±0.5℃、湿度精度：±3%RH(25℃) ・温度の測定範囲：-40℃～+80℃ ・湿度の測定範囲：0%～100%RH ・入力電圧：DC2.5V～5.5V ・デジタル出力、I2Cインターフェース ・完全校正済み ・優れた長期安定性 ・迅速な応答と干渉防止機能

イルミネーション用のLEDスティック 10個のフルカラーLEDを搭載したスティックで、クリスマスの飾りやさまざまなイルミネーションに利用できます。一つの信号ピンで10個のLEDをコントロールできます。搭載しているLEDはマイコン内蔵のWS2813 Miniで、256階調を設定できます。信号ブレークポイント連続送信により、1つのLEDが破損しても他のLEDは引き続いて点灯できます。 ・搭載LED:WS2813B、3535 LED ・逆接続保護 ・256階調の16777216色フルカラー表示 ・リフレッシュレート：2kHz ・データの受信とデコードは、1本の信号線で可能 ・デュアル信号線により信号ブレークポイント連続伝送が可能 ・サイズ：10mm×80mm

14ビット分解能で冷接点補償を備えた熱電対-デジタルコンバータ K型熱電対と組み合わせて使用するGroveシステムの熱電対デジタル変換器です。サーミスタより広い測定範囲を持ちます。採用しているMAX31850Kには、アンプ、A/Dコンバータ、64ビットROMが搭載され、各デバイスに独自の64ビットシリアルコードを割り振ることで、複数のユニットを1-Wireバスで機能させることができます。したがって、1台のコントローラで多数の熱電対を使った温度監視が可能になります。 ・温度変換範囲：-270℃～+1768℃の測定が可能 ・分解能：14ビット、0.25℃ ・冷接点補償機能を内蔵 ・熱電対の開放を検出 ・GNDまたはVDDへの短絡を検出

GROVEシリーズのI2Cハブ基板です。4本のGROVEコネクター(I2C)をパラレルにつなぐことができます。

CANバスコントローラとCANトランシーバーを搭載したArduinoシールド CAN-BUSは工作機械や自動車の制御バスです。CANバスシールドV2は、CANトランシーバーMCP2551とSPIインターフェースを備えたCANバスコントローラMCP2515を採用したArduinoシールドです。 ・最大1MbpsでCAN V2.0Bを実装 ・業界標準の9ピンD-subコネクタ ・OBD-IIとCAN標準ピン配列を選択可能 ・チップセレクトピン ・TFカードスロット用の変更可能なCSピン ・変更可能なINTピン ・CAN_HとCAN_Lを簡単に接続できるネジ留め式端子 ・Arduino Uno互換ピンヘッダー ・2つのGroveコネクタ(I2CとUART) ・最大10MHzのSPIインターフェース ・標準(11ビット)/拡張フォーマット(29ビット)のデータとリモートフレーム ・優先メッセージストレージを備えた2つの受信バッファ ・サイズ：74.8×53.4×27.1mm 【以前のバージョンからの変更点】 ・DB9インターフェースでジャンパーを切り替えることにより、OBD-IIとCAN標準ピン配列を選択できます。デフォルトのピン配列はOBD-IIです。 ・データストレージ用のTFカードスロットが追加され、CSピンをD4またはD5に設定できます。 ・INTピンは、シールド背面のジャンパーを切り替えることでD2またはD3に設定することができます。 ・P1パッドをシールドの前面から背面に移動して、切断やはんだ付けを容易にしました。2つ以上のCANバスシールドを使用する場合は、P1パッドを切断する必要があります。 ・プログラムのダウンロードにはD0/D1ピンが使用されるので、シリアルグローブコネクタをピンA0/A1に変更しました。 ・I2Cグローブコネクタも、A4/A5ではなく標準SDA/SCLピンに変更しました。 ・2つのグローブコネクタは、シールドに対して垂直ではなく水平に変更されています。

Raspberry Pi CM4を搭載したIoTゲートウェイ&コントローラ 産業用途向けにコンパクトなケースに収められたRaspberry Piで、制御やIoTゲートウェイとして使用できます。外部とのインターフェースとして、1000Mイーサネット、100Mイーサネット、2つのRS-485、2つのRS-232、2つのDI/DOポート、2つのUSB Type-Aコネクタ、HDMIコネクタなどを備えています。さらに、4G、LoRa、Wi-Fi/BLEによるワイヤレス接続オプションも備えています。

オーディオアプリケーションに適した高性能スピーカー ReSpeaker Liteと併用してスマートホームオーディオシステム、ロボット音声出力、DIYオーディオプロジェクトなどに使用できます。

長距離伝送が可能なLoRaWANに対応したIoT開発ボード IoT機器用の長距離無線通信プロトコルであるLoRaWANに対応した小型プロトタイピングボードWio-E5 miniとアンテナ、USB Type-Cケーブル、ピンヘッダ―などをセットにしたキットです。Wio-E5 miniに搭載されているWio-E5は、STMicroelectronicsの32ビットマイコンSTM32WLE5JC(ARM Cortex-M4コアとSemtechのLoRa用RFトランシーバSX126xを内蔵)を使用したモジュールです。 ・最大22dBmの送信電力で実現可能な高パフォーマンス ・最大10kmの長距離伝送が可能 ・スリープ中は約2.1μAまで電流を下げ低電力消費を実現 ・RESETボタン、BOOTボタンを搭載 ・FCC、CE、IC、Telec認証取得済み
