onsemiの制御機器

トランジスタタイプ = NPN最大DCコレクタ電流 = 1 A最大コレクタ- エミッタ間電圧 = 40 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mWトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 75 V最大エミッタ-ベース間電圧 = 6 V最大動作周波数 = 300 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmonsemi 小信号NPNトランジスタ 40 → 50 V

ダイオード構成 シングル1チップ当たりのエレメント数 1パッケージタイプ DO-41ダイオードテクノロジー シリコンジャンクションピン数 2V動作温度 Min -65 ℃動作温度 Max +175 ℃高さ 5.2mm寸法 2.7 (Dia.) 5.2mm直径 2.7mmON Semi 1N4001-1N4007アキシャルリード標準回復整流器. このON Semiconductor製品シリーズは、一般的な低電力用途向けに特別に設計された標準整流器です。この製品は、外部表面に腐食耐性があり、端子リードが容易にはんだ付けできる仕上げが施されています。これにより、顧客に効果的で信頼性の高い製品を提供します。. 特長:. ケース: エポキシ、成形 重量: 25 仕上げ: 外面は耐食性、端子リードははんだ付け可能 はんだ付け用の鉛温度: 最大260 (10秒間) 極性: 極性バンドでカソードを表示. 主な用途. 高周波インバータ フリーホイールダイオード 極性保護ダイオード

トランジスタタイプ = NPN最大DCコレクタ電流 = 600 mA最大コレクタ- エミッタ間電圧 = 40 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 75 V最大エミッタ-ベース間電圧 = 6 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmonsemi 小信号NPNトランジスタ 40 → 50 V

実装タイプ = スルーホールパッケージタイプ = DO-41最大連続 順方向電流 = 1Aピーク逆繰返し電圧 = 20Vダイオード構成 = シングル整流タイプ = ショットキー整流器ダイオードタイプ = ショットキーピン数 = 2最大順方向降下電圧 = 750mV1チップ当たりのエレメント数 = 1ダイオードテクノロジー = ショットキーバリア直径 = 2.7mmピーク非繰返し順方向サージ電流 = 25AON Semi 1N5817 / 8 / 9アキシャルリード整流器. このシリーズは、金属-シリコンのパワーダイオードで構成されています。これらのダイオードは、クロムバリア金属、酸化物不動態化、金属オーバーラップコンタクトの形で提供されます。. 特長:. 超低VF 低い蓄積電荷 多数キャリア伝導 低電力損失 / 高効率. 特長:. ケース: エポキシ、成形 重量: 0.4 g 仕上げ: すべての外面に耐腐食性、端子リードは容易にはんだ付け可能 はんだ付けのリード温度: 最高260 ℃ (10秒間) 極性: 極性バンドでカソードを表示. 代表的用途:. 高周波数インバータ 還流ダイオード 極性保護ダイオード

ピーク平均順方向電流 = 1.5Aピーク逆繰返し電圧 = 600V実装タイプ = 表面実装パッケージタイプ = SDIPピン数 = 4回路構成 = シングルピーク非繰返し順方向サージ電流 = 50A動作温度 Max = +150 ℃動作温度 Min = -55 ℃ピーク順方向電圧 = 1.1Vピーク逆電流 = 500μA長さ = 8.51mm高さ = 2.6mmULファイルE111753及びE326243. 基板表面実装用ブリッジ整流器、DFxxSシリーズ、Fairchild Semiconductor. ガラス不動態化チップジャンクション 低DC逆電流

標準ツェナー電圧 = 3.9V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 23Ω最大逆漏れ電流 = 10μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Max = +200 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 5.6V1チップ当たりのエレメント数 1最大パワー消費 5 Wパッケージタイプ DO-15ツェナータイプ 電圧レギュレータツェナー電圧許容性 5%ピン数 2テスト電流 220mA最大ツェナーインピーダンス 1Ω最大逆漏れ電流 1μA寸法 8.89 3.68 3.68mm動作温度 Min -65 ℃ON Semiconductor ツェナーダイオード W Surmetic 1N5333 1N5346シリーズ. ON Semiconductorの1N53シリーズは、Surmetic40 アキシャルリード W ツェナーダイオードです。このアキシャルリードデバイスは、軸方向リードのトランスファー成形プラスチックパッケージの中に入っており、一般的なあらゆる環境条件から保護されます。この電圧レギュレータは、シリコン酸化物不動態化接合の優れた性能を反映して、限界を厳密化し動作特性を向上させます。外面は耐腐食性で、リードは容易にはんだ付けできます。. 用途. 産業用

最大スイッチング周波数 = 32 kHz出力電圧 = 28 V出力電流 = 500 mA出力数 = 1実装タイプ = 表面実装ns上昇時間 = 70nsトポロジー = フライバック寸法 = 5 x 4 x 1.5mmPWM コントローラタイプ = 電流モードmm幅 = 4mm高さ = 1.5mm動作供給電圧 Max = 28 VAC-DCオフラインコントローラ、NCP / NCVシリーズ、ON Semiconductor. 2 次側電源、同期整流コントローラ固定周波数フライバック / フォワードPWMコントローラです。

実装タイプ = スルーホール実装出力デバイス = フォトトランジスタ最大順方向電圧 = 1.4Vチャンネル数 = 1ピン数 = 4パッケージタイプ = DIP入力電流タイプ = DC標準上昇時間 = 4μs最大入力電流 = 50 mA絶縁電圧 = 5000 V ac最大電流変換率 = 160%標準降下時間 = 3μsシリーズ = FODオプトカプラ、トランジスタ出力、Fairchild Semiconductor

実装タイプ = 表面実装出力デバイス = ロジックゲート最大順方向電圧 = 1.8Vチャンネル数 = 1ピン数 = 8パッケージタイプ = DIP入力電流タイプ = DC標準上昇時間 = 30ns最大入力電流 = 30 mA絶縁電圧 = 5000 Vrms論理出力 = あり標準降下時間 = 10nsシリーズ = 6N137オプトカプラ、ロジック出力、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -600 mA最大コレクタ- エミッタ間電圧 = -60 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = -60 V最大エミッタ-ベース間電圧 = -5 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号PNPトランジスタ、60 → 160 V、Fairchild Semiconductor

トランジスタタイプ = PNP最大DCコレクタ電流 = -800 mA最大コレクタ- エミッタ間電圧 = -60 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mW最小DC電流ゲイン = 100トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 60 V最大エミッタ-ベース間電圧 = 5 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm小信号PNPトランジスタ、60 → 160 V、Fairchild Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 100 mA最大コレクタ- エミッタ間電圧 = 65 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 500 mW最小DC電流ゲイン = 110トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 80 V最大エミッタ-ベース間電圧 = 6 V最大動作周波数 = 300 MHzピン数 = 31チップ当たりのエレメント数 = 1寸法 = 4.58 x 3.86 x 4.58mm小信号NPNトランジスタ、60 → 100 V、Fairchild Semiconductor

トランジスタタイプ = NPN最大DCコレクタ電流 = 15 A最大コレクタ- エミッタ間電圧 = 250 Vパッケージタイプ = TO-3P実装タイプ = スルーホール最大パワー消費 = 150 Wトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 250 V dc最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 1 MHzピン数 = 31チップ当たりのエレメント数 = 1寸法 = 15.8 x 5 x 20.1mm先頭にNSVの付いたメーカー品番は、AEC-Q101規格に準拠した車載製品です。. ON Semiconductor NPN パワートランジスタ

トランジスタタイプ = NPN最大DCコレクタ電流 = 1 A最大コレクタ- エミッタ間電圧 = 40 Vパッケージタイプ = TO-92実装タイプ = スルーホール最大パワー消費 = 625 mWトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 75 V最大エミッタ-ベース間電圧 = 6 V最大動作周波数 = 300 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmonsemi 小信号NPNトランジスタ 40 → 50 V

実装タイプ = スルーホールパッケージタイプ = アキシャルリード型最大連続 順方向電流 = 3Aピーク逆繰返し電圧 = 200Vダイオード構成 = シングル整流タイプ = 回復整流器ダイオードタイプ = 整流器ピン数 = 2最大順方向降下電圧 = 1V1チップ当たりのエレメント数 = 1ダイオードテクノロジー = シリコンジャンクション直径 = 5.3mmピーク非繰返し順方向サージ電流 = 200Aメーカー品番の先頭はNSVまたはSURの製品は、AEC-Q101自動車規格に適合しています。. ON Semiconductor 整流ダイオード 2 → 3 A

ダイオード構成 シングル実装タイプ スルーホールパッケージタイプ DO-41ダイオードテクノロジー シリコンジャンクション最大順方向降下電圧 1.1V動作温度 Min -65 ℃動作温度 Max +175 ℃高さ 5.2mm寸法 2.7 (Dia.) 5.2mm直径 2.7mmON Semi 1N4001-1N4007アキシャルリード標準回復整流器. このON Semiconductor製品シリーズは、一般的な低電力用途向けに特別に設計された標準整流器です。この製品は、外部表面に腐食耐性があり、端子リードが容易にはんだ付けできる仕上げが施されています。これにより、顧客に効果的で信頼性の高い製品を提供します。. 特長:. ケース: エポキシ、成形 重量: 25 仕上げ: 外面は耐食性、端子リードははんだ付け可能 はんだ付け用の鉛温度: 最大260 (10秒間) 極性: 極性バンドでカソードを表示. 主な用途. 高周波インバータ フリーホイールダイオード 極性保護ダイオード

ダイオード構成 = シングルV実装タイプ = スルーホール最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 7.8mA最大ツェナーインピーダンス = 17Ω最大逆漏れ電流 = 100nA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Max = +200 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 12V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = DO-35ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 20mA最大ツェナーインピーダンス = 30Ω最大逆漏れ電流 = 1μA寸法 = 1.91 (Dia.) x 4.56mm動作温度 Min = -65 ℃ツェナーダイオード500 mW、1N52シリーズ、Fairchild Semiconductor

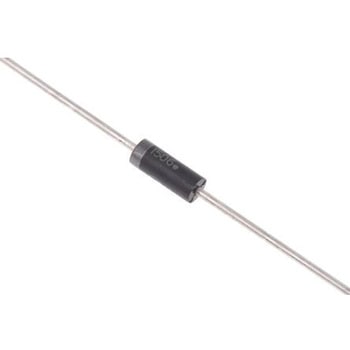

標準ツェナー電圧 = 39V1チップ当たりのエレメント数 = 1最大パワー消費 = 5 Wパッケージタイプ = DO-15ツェナータイプ = 電圧レギュレータツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 30mA最大ツェナーインピーダンス = 14Ω最大逆漏れ電流 = 500nA寸法 = 8.89 x 3.68 x 3.68mm動作温度 Min = -65 ℃ツェナーダイオード5 W Surmetic、1N5364 → 1N5388シリーズ、ON Semiconductor. 厳格な制限、優れた動作特性を備えるツェナーダイオード5 Wの一連のシリーズです。

標準ツェナー電圧 = 24V1チップ当たりのエレメント数 = 1最大パワー消費 = 1 Wパッケージタイプ = DO-41ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 10.5mA最大ツェナーインピーダンス = 25Ω最大逆漏れ電流 = 5μA寸法 = 2.72 (Dia.) x 5.2mm動作温度 Min = -65 ℃ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 20V1チップ当たりのエレメント数 = 1最大パワー消費 = 1 Wパッケージタイプ = DO-41ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 12.5mA最大ツェナーインピーダンス = 22Ω最大逆漏れ電流 = 5μA寸法 = 2.72 (Dia.) x 5.2mm動作温度 Min = -65 ℃ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 13V1チップ当たりのエレメント数 = 1最大パワー消費 = 1 Wパッケージタイプ = DO-41ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 19mA最大ツェナーインピーダンス = 10Ω最大逆漏れ電流 = 5μA寸法 = 2.72 (Dia.) x 5.2mm動作温度 Min = -65 ℃ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

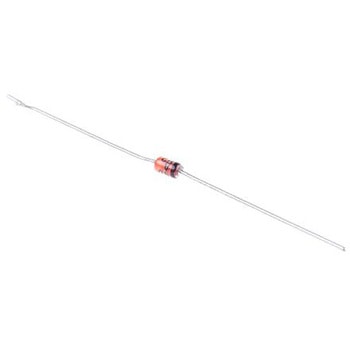

標準ツェナー電圧 = 10V1チップ当たりのエレメント数 = 1最大パワー消費 = 1 Wパッケージタイプ = DO-41ツェナータイプ = 汎用ツェナー電圧許容性 = 5%ピン数 = 2テスト電流 = 25mA最大ツェナーインピーダンス = 7Ω最大逆漏れ電流 = 10μA寸法 = 2.72 (Dia.) x 5.2mm動作温度 Min = -65 ℃ツェナーダイオード1 W、1N4728A～1N4758Aシリーズ、Fairchild Semiconductor

標準ツェナー電圧 = 1.8V1チップ当たりのエレメント数 = 1最大パワー消費 = 500 mWパッケージタイプ = SOD-123ツェナータイプ = 電圧レギュレータピン数 = 2最大逆漏れ電流 = 7.5μA寸法 = 2.84 x 1.8 x 1.25mm動作温度 Min = -55 ℃V
