41ページ目: 電路支持材/支持金具

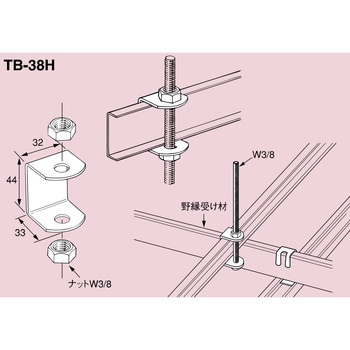

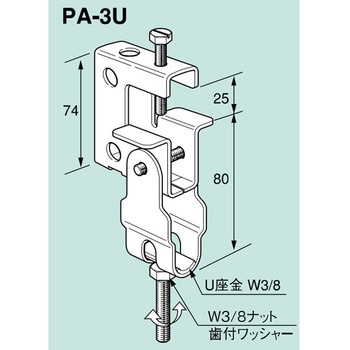

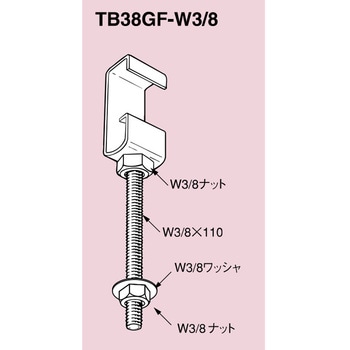

本体を固定する金具です。(W3/8の場合はワッシャーを使用して下さい)

※全ネジ・ナットは付属しません。

エコガル製縞カバーの止め金具です。カッコ内寸法は100H用

積雪等の影響でカバー補強金具が曲がってしまうのを防ぐ為の補助金具です。ご使用にあたって。子桁の真上にカバー補強金具を設置する場合のみお使い頂けます。平カバー補強金具にご使用の場合：M8ボルトは使用せずにカバー補強金具の真下にそのまま子桁に設置して下さい。山型カバー補強金具にご使用の場合：M8ボルトにSWを通し、止まるまで閉め込んで下さい。その後カバー補強金具の真下の子桁に設置して下さい。

カバーを本体に固定する金具です。カバーバンドのみで風が吹く場所での施工はお勧めできません。(親桁100タイプ用)

ケーブルラックカバー固定の補助としてお使いいただけます。樹脂バンド単体でのご使用は推奨いたしません。必ずカバークランプと併用をお願いいたします。

ダブルタイプ700W以上用で2本タイプもご用意しております。使用状況等で1本タイプより剛性が必要な場合ご利用下さい。

ラックの端末の保護に使用します。

ケーブルの保護用の網目状のネットです。※本製品は定尺30mです。

平カバー用カバークランプ・山型カバー用カバークランプ兼用□VPH(L)-3Cには取り付けできません。

カバー接続部のスキマを隠す脱着自在な後付目板の役目をはたします。平型カバー用と山型カバー用がございます。山型カバー用

H=100(ラックエンド)

カバーを本体に固定する金具です。カバーバンドのみで風が吹く場所での施工はお勧めできません。カバークランプ用フックボルト(N付)70H用L=110

本体の端末に使用します。(山型カバーをご使用の際は、山型ラックエンドをご使用下さい。)※□ HP-12B取付金具付

アウトベンドの親桁100mmタイプに使用します。

直線のラックに使用します。

シングルタイプ700W以上用で2本タイプもご用意しております。使用状況等で1本タイプより剛性が必要な場合ご利用下さい。

本体の端末に使用します。100H用

本体カバーの止め金具として使用します。EAT、EBT、ECT、EDT共用(ステンレス鋼製)

直線部のラックに使用します。ワイド500以上は補強金具を使用して下さい。※亜鉛鉄板製.溶融亜鉛メッキ仕上げは受注製作品となります。直線カバーは定尺1.5mに対して3本以上が標準ですが、屋外への設置は想定される強風を考慮してカバー1枚に対してクランプを4本以上取付けて下さい。飛散・落下の恐れがあります。(カバーの継ぎ目に取り付けるものは数量に含みません)溶融亜鉛メッキ仕上げの製品は、めっき時の熱歪みにより、変形する場合があります。実用上、支障のない範囲の変形はご了承下さい。

なお、Zラック用は型番名がZVX-□□□、Gラック用がGVX-□□□となります。

直線部のカバーに使用します。EAT、EBT、ECT、EDT 共用

立上りコーナーのカバーに使用します。

なお、Zラック用は型番名がZVT-□□□、Gラック用がGVT-□□□となります。

レースウェイ開口部カバーです。エポ・ポリ系粉体塗装仕上は5Y7/1が標準塗装色です。

※ステンレス製山型カバーも製作致します。詳細は、担当営業へお問い合せ下さい。

両面用

放熱ルーバーを取り付けた直線山型カバーです。ケーブルラック内のケーブルとカバーの間に空間を作り、ケーブルの熱を逃がしやすくした構造のカバーです。

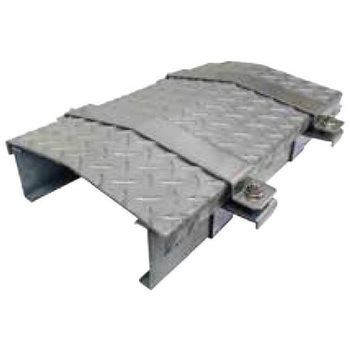

エコガル製縞カバーを承ります。※施工の際は必ず補強金具を使用して下さい。直線部のラックに使用します。
