電線 /ケーブルは電気を通すだけではなく、通信線も電線に含まれています。光ファイバーも電線/ケーブルの一種です。電線 /ケーブルは用途や使用される環境によってさまざまな規格があります。主に、形状、被覆の状態、芯線の材質などでVVFやVCTFという呼び名があります。例えば、VVFはビニル絶縁ビニルシースケーブルの平型という意味になります。電線 /ケーブルを選択する際には、許容電圧を許容電流に注意しなければなりません。また、使用する環境にでも安定的に機器が動くことを前提で選択します。車で使う電線 /ケーブルは耐油、耐水、温度環境にも強いものでなければいけません。
広い連続使用温度範囲を備えています。
耐燃性で低発煙性です。
ほとんどの化学薬品や溶剤に侵されません。
電気特性は、広い温度範囲、周波数範囲で安定しています。
細線軽量化ができます。
摩擦係数が低く、配線が容易です。
非粘着性で、汚れを簡単に落とすことができます。
耐候性が良好です。
特性の経年変化が少なく、長期使用が可能です。
用途高い信頼性が求められるコンピュータ、電子交換機などの電子機器の内部配線や制御線。
放送・通信・計測機器などの高周波機器用配線。
耐熱性が必要な恒温槽・投光器などの各種高温機器の内部配線や口出線。
小型軽量化を要求される電子機器の配線。
種類産業機械用ケーブル
芯数(C)1
全長(m)100
材質(絶縁体)PTFE
材質(導体)SA
使用温度範囲(℃)(連続)-253～+260
試験電圧(V/1分)AC2000
絶縁抵抗(MΩ/km)(最小)1500
エコ商品
広い連続使用温度範囲を備えています。(-100℃から+150℃)
耐燃性で低発煙性です。
耐はんだ性が良好です。
ほとんどの化学薬品や溶剤に侵されません。
電気特性は、広い温度範囲、周波数範囲で安定しています。
細線軽量化ができます。
摩擦係数が低く、配線が容易です。
非粘着性で、汚れを簡単に落とすことができます。
耐侯性が良好です。
特性の経年変化が少なく、長期使用が可能です。
用途高い信頼性が求められる電子機器の内部配線や制御線
放送・通信・計測機器などの高周波機器用配線
耐熱性が必要な恒温槽・投光器・温水器などの各種高温機器の内部配線や口出線
小型軽量化を要求される電子機器の配線
その他の特長・用途例としては、耐薬品性/化学用装置、耐フレオン性/冷凍機、耐侯性/船舶用機器・無人観測機器、耐燃性/非常用配線、耐極低温性/液化ガス用の測定素子リード線や動力線
材質(絶縁体)ETFE
連続使用温度(℃)150
RoHS指令(10物質対応)対応
材質(導体)すずめっき軟銅線
極く薄いPTFEを絶縁体とした電線です。
耐熱耐寒性が良く、-250℃から+200℃の広い温度範囲で使用することができます。
電気特性が良好です。
耐薬品性が良く、ほとんどの化学薬品や溶剤に侵されません。
用途各種の小型電子部品のリード線をはじめ、精密小型機器、医療機器などの内部配線
プリント基板の補助配線
コイル巻線
仕様絶縁体材質：PTFE、導体材質：SA、導体形状：単線、最高連続使用温度：200℃
長さ(m)100
定格電圧30V以下
材質(絶縁体)PTFE
連続使用温度(℃)200
絶縁体厚さ(mm)0.08
RoHS指令(10物質対応)対応
材質(導体)銀めっき軟銅線
機器の高密度化に適しています。
ラッピング用ETFE電線は、電気特性とカットスルー抵抗などの機械特性とのバランスが良く、また実装作業が容易です。
CSMW用ラッピング電線は、通常のETFEラッピング電線の特性を保持しながらCSMW用ツールに使用できるようにしたものです。
用途伝送制御装置、数値制御装置、コンピュータ周辺装置などの配線
長さ(m)500
定格電圧250V
材質(絶縁体)ETFE
連続使用温度(℃)150
絶縁体厚さ(mm)0.15
RoHS指令(10物質対応)対応
材質(導体)すずめっき軟銅線
機器の高密度化に適しています。
ラッピング用ETFE電線は、電気特性とカットスルー抵抗などの機械特性とのバランスが良く、また実装作業が容易です。
CSMW用ラッピング電線は、通常のETFEラッピング電線の特性を保持しながらCSMW用ツールに使用できるようにしたものです。
用途伝送制御装置、数値制御装置、コンピュータ周辺装置などの配線
長さ(m)500
定格電圧250V
材質(絶縁体)ETFE
連続使用温度(℃)150
絶縁体厚さ(mm)0.15
RoHS指令(10物質対応)対応
材質(導体)すずめっき軟銅線
JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブル、及びチューブの総称名です。UL1330 JUNFLONNケーブル(20 m)。UL規格認定電子機器及び装置配線用ケーブル 優れた柔軟性のケーブル
仕様●入数：1リール(20m入り)●断面積：0.52 mm2●外被色：赤●AWGサイズ：20 AWG●長さ：20m●定格電圧：600 V●コード番号：173-868
アズワン品番65-7479-45
1巻(20m)
￥32,980
税込￥36,278
7日以内出荷
JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブル、及びチューブの総称名です。UL1517 JUNFLONNケーブル(20 m)。UL規格認定装置配線用ケーブル 優れた柔軟性のケーブル
仕様●入数：1リール(20m入り)●断面積：0.2 mm2●外被色：黒●AWGサイズ：24 AWG●導体構成：7 / 0.20 mm●絶縁体：ETFE●外径：0.95mm●動作温度 Max：+105℃●断熱壁厚さ：0.2mm●コード番号：174-158
アズワン品番65-7479-23
1巻(20m)
￥12,980
税込￥14,278
6日以内出荷
ケーブルの太さにより、リール巻き数量(メートル)が異なります。UL1330 フレキシブルケーブル(20m)。UL規格認定の電子装置・機器内配線用ケーブル 優れたフレキシブル性を持ち合わせたケーブル ケーブルは、ジュンフロンケーブルを使用 アクリルボビンケースセットとの使用を推奨
仕様●入数：1リール(20m入り)●外被色：黒●導体構成：7 / 0.20 mm●絶縁体：FEP●外径：1.74mm●定格電圧：600 V●動作温度 Max：+200℃●断熱壁厚さ：0.6mm●コード番号：691-1307
アズワン品番65-7478-59
1巻(20m)
￥24,980
税込￥27,478
7日以内出荷
仕様●入数：1リール(20m入り)●JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブル、及びチューブの総称名です。. UL1517 JUNFLONNケーブル(20 m). UL規格認定装置配線用ケーブル 優れた柔軟性のケーブル●コード番号：174-192
アズワン品番65-7479-25
1巻(20m)
￥9,998
税込￥10,998
6日以内出荷
JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブル、及びチューブの総称名です。UL1517 JUNFLONNケーブル(20 m)。UL規格認定装置配線用ケーブル 優れた柔軟性のケーブル
仕様●入数：1リール(20m入り)●断面積：0.2 mm2●外被色：緑●AWGサイズ：24 AWG●導体構成：7 / 0.20 mm●絶縁体：ETFE●外径：0.95mm●動作温度 Max：+105℃●断熱壁厚さ：0.2mm●コード番号：174-186
アズワン品番65-7479-60
1巻(20m)
￥9,998
税込￥10,998
6日以内出荷

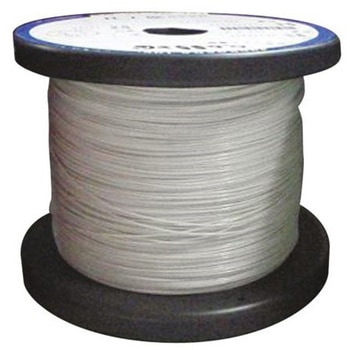

JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブル、及びチューブの総称名です。UL1517 JUNFLONNケーブル(20 m)。UL規格認定装置配線用ケーブル 優れた柔軟性のケーブル
仕様●入数：1リール(20m入り)●断面積：0.08 mm2●外被色：白●AWGサイズ：28 AWG●導体構成：7 / 0.12 mm●絶縁体：ETFE●外径：0.72mm●動作温度 Max：+105℃●断熱壁厚さ：0.2mm●コード番号：174-142
アズワン品番65-7479-22
1巻(20m)
￥10,980
税込￥12,078
7日以内出荷
ケーブルの太さにより、リール巻き数量(メートル)が異なります。UL1330 フレキシブルケーブル(20m)。UL規格認定の電子装置・機器内配線用ケーブル 優れたフレキシブル性を持ち合わせたケーブル ケーブルは、ジュンフロンケーブルを使用 アクリルボビンケースセットとの使用を推奨
仕様●入数：1リール(20m入り)●外被色：赤●導体構成：7 / 0.32 mm●絶縁体：FEP●外径：2.09mm●定格電圧：600 V●動作温度 Max：+200℃●断熱壁厚さ：0.6mm●コード番号：691-1293
アズワン品番65-7478-72
1巻(20m)
￥29,980
税込￥32,978
7日以内出荷
ケーブルの太さにより、リール巻き数量(メートル)が異なります。UL1517 フレキシブルケーブル(50m)。UL 規格認定の機器配線用ケーブル 優れたフレキシブル性を持ち合わせたケーブル ケーブルは、ジュンフロンケーブルを使用 アクリルボビンケースセットとの使用を推奨
仕様●入数：1リール(50m入り)●外被色：黒●導体構成：7 / 0.12 mm●絶縁体：ETFE●外径：0.72mm●定格電圧：2 kV●動作温度 Max：+105℃●断熱壁厚さ：0.2mm●コード番号：691-1451
アズワン品番65-7473-69
1巻(50m)
￥16,980
税込￥18,678
7日以内出荷
ケーブルの太さにより、リール巻き数量(メートル)が異なります。UL1330 フレキシブルケーブル(20m)。UL規格認定の電子装置・機器内配線用ケーブル 優れたフレキシブル性を持ち合わせたケーブル ケーブルは、ジュンフロンケーブルを使用 アクリルボビンケースセットとの
仕様●入数：1リール(20m入り)●外被色：黒●導体構成：7 / 0.32 mm●絶縁体：FEP●外径：2.09mm●定格電圧：600 V●動作温度 Max：+200℃●断熱壁厚さ：0.6mm●コード番号：691-1284
アズワン品番65-7478-71
1巻(20m)
￥29,980
税込￥32,978
7日以内出荷
仕様●入数：1リール(20m入り)●JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブルとチューブの総称です。. UL1164 JUNFLONN ケーブル (20 m). UL規格認定電子設備・機器配線用ケーブル 優れた柔軟性のケーブル●コード番号：173-975
アズワン品番65-7479-77
1巻(20m)
￥21,980
税込￥24,178
7日以内出荷
JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブル、及びチューブの総称名です。UL1517 JUNFLONNケーブル(20 m)。UL規格認定装置配線用ケーブル 優れた柔軟性のケーブル
仕様●入数：1リール(20m入り)●断面積：0.2 mm2●外被色：赤●AWGサイズ：24 AWG●導体構成：7 / 0.20 mm●絶縁体：ETFE●外径：0.95mm●動作温度 Max：+105℃●断熱壁厚さ：0.2mm●コード番号：174-164
アズワン品番65-7479-78
1巻(20m)
￥12,980
税込￥14,278
7日以内出荷
ケーブルの太さにより、リール巻き数量(メートル)が異なります。UL1330 フレキシブルケーブル(20m)。UL規格認定の電子装置・機器内配線用ケーブル 優れたフレキシブル性を持ち合わせたケーブル ケーブルは、ジュンフロンケーブルを使用 アクリルボビンケースセットとの
仕様●入数：1リール(20m入り)●外被色：赤●導体構成：7 / 0.20 mm●絶縁体：FEP●外径：1.74mm●定格電圧：600 V●動作温度 Max：+200℃●断熱壁厚さ：0.6mm●コード番号：691-1316
アズワン品番65-7478-60
1巻(20m)
￥24,980
税込￥27,478
7日以内出荷
JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブル、及びチューブの総称名です。UL1517 JUNFLONNケーブル(20 m)。UL規格認定装置配線用ケーブル 優れた柔軟性のケーブル
仕様●入数：1リール(20m入り)●断面積：0.08 mm2●外被色：緑●AWGサイズ：28 AWG●導体構成：7 / 0.12 mm●絶縁体：ETFE●外径：0.72mm●動作温度 Max：+105℃●断熱壁厚さ：0.2mm●コード番号：174-120
アズワン品番65-7479-20
1巻(20m)
￥10,980
税込￥12,078
6日以内出荷
。JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブルとチューブの総称です。UL1164 JUNFLONN ケーブル (20 m)。UL規格認定電子設備・機器配線用ケーブル 優れた柔軟性のケーブル
仕様●入数：1リール(20m入り)●断面積：0.08 mm2●外被色：白●AWGサイズ：28 AWG●導体構成：7 / 0.12 mm●絶縁体：PTFE●外径：1.12mm●定格電圧：300 V●動作温度 Max：+150℃●断熱壁厚さ：0.4mm●コード番号：173-969
アズワン品番65-7479-47
1巻(20m)
￥18,980
税込￥20,878
7日以内出荷
。JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブルとチューブの総称です。UL1164 JUNFLONN ケーブル (20 m)。UL規格認定電子設備・機器配線用ケーブル 優れた柔軟性のケーブル
仕様●入数：1リール(20m入り)●断面積：0.2 mm2●外被色：白●AWGサイズ：24 AWG●導体構成：7 / 0.20 mm●絶縁体：PTFE●外径：1.34mm●定格電圧：300 V●動作温度 Max：+150℃●断熱壁厚さ：0.4mm●コード番号：174-029
アズワン品番65-7479-19
1巻(20m)
￥25,980
税込￥28,578
欠品中
。JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブル、及びチューブの総称名です。UL1330 JUNFLONNケーブル(20 m)。UL規格認定電子機器及び装置配線用ケーブル 優れた柔軟性のケーブル
仕様●入数：1リール(20m入り)●断面積：0.52 mm2●外被色：黒●AWGサイズ：20 AWG●導体構成：7 / 0.32 mm●絶縁体：FEP●外径：2.09mm●定格電圧：600 V●動作温度 Max：+200℃●断熱壁厚さ：0.6mm●コード番号：173-852
アズワン品番65-7479-44
1巻(20m)
￥31,980
税込￥35,178
7日以内出荷
。ケーブルの太さにより、リール巻き数量(メートル)が異なります。UL1164 フレキシブルケーブル(25m)。UL規格認定の電子装置・機器内配線用ケーブル 優れたフレキシブル性を持ち合わせたケーブル ケーブルは、ジュンフロンケーブルを使用 アクリルボビンケースセットとの使用を推奨
仕様●入数：1リール(25m入り)●外被色：赤●導体構成：7 / 0.12 mm●絶縁体：PTFE●外径：1.12mm●定格電圧：300 V●動作温度 Max：+150℃●断熱壁厚さ：0.4mm●コード番号：691-1397
アズワン品番65-7478-73
1巻(25m)
￥25,980
税込￥28,578
7日以内出荷
仕様●入数：1リール(20m入り)●JUNFLONNは潤工社の登録商標で、フッ素樹脂ケーブル、ケーブル、及びチューブの総称名です。. UL1330 JUNFLONNケーブル(20 m). UL規格認定電子機器及び装置配線用ケーブル 優れた柔軟性のケーブル●コード番号：173-739
アズワン品番65-7479-91
1巻(20m)
￥29,980
税込￥32,978
7日以内出荷
高度な技術(要素技術：導体・ポリマー、成形技術：コーティング・ケーブリング)によって、優れた屈曲寿命をもちます。
細線軽量化が可能です。
電気制御・空圧制御の両ラインをひとつにまとめ、コンパクト化が可能です。
平型・丸型・カール形状等各種形状に対応可能です。
耐アウトガス特性、耐油性、耐薬品性等苛酷な使用環境にも影響されません。
ほとんどの製品が個別仕様のため、迅速なカスタム対応を行っています。
用途半導体製造装置やFAロボットなど
長さ(m)100
定格電圧250V
材質(絶縁体)ETFE
電気特性、温度特性、耐侯性、耐薬品性、耐燃性などはPTFE電線と同等です。
柔軟性は広い温度範囲で安定しています。
可塑剤や充填剤を含まないので、経時硬化や有毒ガスの発生がほとんどありません。
導体にも柔軟性の高い無酸素軟銅線の可とう撚線を使用しています。
用途柔軟性を必要とする配線
有害ガスなどの発生による接点汚染を防止したいリレーなどの密封型機器の配線
長さ(m)100
絶縁体多孔質PTFE
連続使用温度(℃)150
絶縁体厚さ(mm)0.35
材質(導体)すずめっき無酸素軟銅線
