エコ商品
ホースにねじ込んで使用する継手です。現場アセンブリ可能で、取り外した後の再利用可能です。
適合アダプタ/010、045、090、150、020、025、064、069、030
使用方法1.【ホースのカット】ホースアセンブリ長さからホース切断長さを決め、切口が直角になるように、ホースカッターを使用して切断する。2.【ホースの挿入長さの確認】ホースの端から、継手に挿入する部分の長さを測り、その位置に、白ペンでマークを入れる。3.【ホースの固定】ホースがつぶれないように、ホールディングダイを使用して、バイスにホースを固定し、ホース端部両面に潤滑油を塗布します。4.【ソケットの挿入】継手をソケットとニップルに分解し、ソケット側をホース端部に入れ、反時計方向に手でねじ込んだ後、モンキーレンチで、ホースのマーク位置までゆっくりとねじ込む。5.【すき間の確認】ソケット内側端部とホースの先端に、約2～3mぐらいのすき間があるか確認する。(※ソケット内側端部とホースの先端が当たるまでねじ込んだ場合、適正な加締めが行えず、ホース抜け、洩れ、継手破損の原因となります。)6.【潤滑油の塗布】ホールディングダイからホースを取り出し、ソケットを直接バイスに固定し、ホースの内部及びニップルのねじ部に潤滑油を塗布します。7.【ニップルの挿入】時計方向にニップルを手でねじ込んだ後、モンキーレンチで、ニップルの六角部分がソケットに接触するまで、連続的にゆっくりねじ込む。(※ニップルがソケットに接触した後は、それ以上締め付けないで下さい。継手破損の原因となります。※機械等を使用して、早いスピードで締め付けると、コアチューブ及び継手の破損が起き、ホース抜け、洩れの原因となります。)
材質スチール
形状ストレート
RoHS指令(10物質対応)対応
接続ねじ種類G
ホースと継手のアッセンブリがプッシュワン接続で完了する継手です。加締機は、必要なく、誰でも簡単・確実に現場アセンブリが可能です。
材質スチール
仕様ユニオンめねじタイプ(30°メスシート付)
適合アダプタ/010、045、090、150、020、025、064、069、030
形状ストレート
使用温度範囲(℃)-20～100
RoHS指令(10物質対応)対応
接続ねじ種類G
ホースにねじ込んで使用する継手です。現場アセンブリ可能で、取り外した後の再利用可能です。
材質スチール
適合アダプタ/110、145、190、130
使用方法1.【ホースのカット】ホースアセンブリ長さからホース切断長さを決め、切口が直角になるように、ホースカッターを使用して切断する。2.【ホースの挿入長さの確認】ホースの端から、継手に挿入する部分の長さを測り、その位置に、白ペンでマークを入れる。3.【ホースの固定】ホースがつぶれないように、ホールディングダイを使用して、バイスにホースを固定し、ホース端部両面に潤滑油を塗布します。4.【ソケットの挿入】継手をソケットとニップルに分解し、ソケット側をホース端部に入れ、反時計方向に手でねじ込んだ後、モンキーレンチで、ホースのマーク位置までゆっくりとねじ込む。5.【すき間の確認】ソケット内側端部とホースの先端に、約2～3mぐらいのすき間があるか確認する。(※ソケット内側端部とホースの先端が当たるまでねじ込んだ場合、適正な加締めが行えず、ホース抜け、洩れ、継手破損の原因となります。)6.【潤滑油の塗布】ホールディングダイからホースを取り出し、ソケットを直接バイスに固定し、ホースの内部及びニップルのねじ部に潤滑油を塗布します。7.【ニップルの挿入】時計方向にニップルを手でねじ込んだ後、モンキーレンチで、ニップルの六角部分がソケットに接触するまで、連続的にゆっくりねじ込む。(※ニップルがソケットに接触した後は、それ以上締め付けないで下さい。継手破損の原因となります。※機械等を使用して、早いスピードで締め付けると、コアチューブ及び継手の破損が起き、ホース抜け、洩れの原因となります。)
形状ストレート
RoHS指令(10物質対応)対応
接続ねじ種類G
使用温度範囲(℃)-55～120
適合流体鉱物性一般作動油
接続ねじ種類G×R
ホースと継手のアッセンブリがプッシュワン接続で完了する継手です。加締機は、必要なく、誰でも簡単・確実に現場アセンブリが可能です。
材質スチール
仕様テーパおねじタイプ
適合アダプタ/30、130
形状ストレート
使用温度範囲(℃)-20～100
RoHS指令(10物質対応)対応
接続ねじ種類R

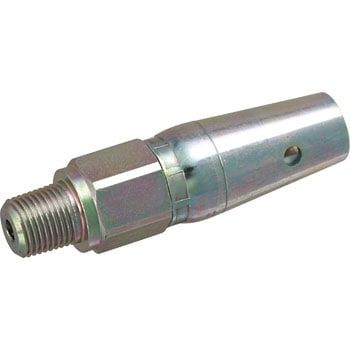

ホースにねじ込んで使用する継手です。現場アセンブリ可能で、取り外した後の再利用可能です。
材質スチール
適合アダプタ/130、030
使用方法1.【ホースのカット】ホースアセンブリ長さからホース切断長さを決め、切口が直角になるように、ホースカッターを使用して切断する。2.【ホースの挿入長さの確認】ホースの端から、継手に挿入する部分の長さを測り、その位置に、白ペンでマークを入れる。3.【ホースの固定】ホースがつぶれないように、ホールディングダイを使用して、バイスにホースを固定し、ホース端部両面に潤滑油を塗布します。4.【ソケットの挿入】継手をソケットとニップルに分解し、ソケット側をホース端部に入れ、反時計方向に手でねじ込んだ後、モンキーレンチで、ホースのマーク位置までゆっくりとねじ込む。5.【すき間の確認】ソケット内側端部とホースの先端に、約2～3mぐらいのすき間があるか確認する。(※ソケット内側端部とホースの先端が当たるまでねじ込んだ場合、適正な加締めが行えず、ホース抜け、洩れ、継手破損の原因となります。)6.【潤滑油の塗布】ホールディングダイからホースを取り出し、ソケットを直接バイスに固定し、ホースの内部及びニップルのねじ部に潤滑油を塗布します。7.【ニップルの挿入】時計方向にニップルを手でねじ込んだ後、モンキーレンチで、ニップルの六角部分がソケットに接触するまで、連続的にゆっくりねじ込む。(※ニップルがソケットに接触した後は、それ以上締め付けないで下さい。継手破損の原因となります。※機械等を使用して、早いスピードで締め付けると、コアチューブ及び継手の破損が起き、ホース抜け、洩れの原因となります。)
形状ストレート
RoHS指令(10物質対応)対応
接続ねじ種類R
外径小・軽量・キャンパカ継手使用可
呼称04
内径(mm)6.3
外径(mm)10.4
適合継手タイプ/キャンパカ、スウェイジ
使用温度範囲(℃)-40～100(キャンパカ使用時-20～100)
最高使用圧力(MPa)10.5
最小曲げ半径(mm)30
内径(inch)1/4
適合流体鉱物性一般作動油
RoHS指令(10物質対応)対応
1個
￥199
税込￥219
当日出荷
耐油性、耐薬品性に優れる。リューザブル継手使用可。
呼称02
内径(mm)3.6
外径(mm)8.3
適合継手タイプ/キャンパカ、リューザブル、スウェイジ
使用温度範囲(℃)-40～100(キャンパカ使用時-20～100)
最高使用圧力(MPa)20.0
最小曲げ半径(mm)15
内径(inch)1/8
適合流体鉱物性一般作動油
RoHS指令(10物質対応)対応
流体の通過面積が広く、大流量を流すことが可能。開閉式バルブ機構を備えたタイプです。
使用温度範囲(℃)-30～+93
材質(シール)NBR
使用流体鉱物性一般作動油、水、薬品類
耐油性、耐薬品性に優れる。リューザブル継手使用可。
呼称04
内径(mm)6.3
外径(mm)12.4
適合継手タイプ/リューザブル、スウェイジ
使用温度範囲(℃)-40～100
最高使用圧力(MPa)20.0
最小曲げ半径(mm)40
内径(inch)1/4
適合流体鉱物性一般作動油
スウェイジ継手は、ホースに加締めて使用する継手です。
ホースとの加締め(アセンブリ)は専用の手動式アセンブリツール[マーク10]、油圧式アセンブリマシン[マーク9]を使用することにより誰でも簡単に行なえます。
流体の通過面積が広く、大流量を流すことが可能。開放式のオープンタイプです。
使用温度範囲(℃)-30～+93
材質(シール)NBR
使用流体鉱物性一般作動油、水、薬品類
外径小・軽量・キャンパカ継手使用可
呼称06
内径(mm)9.5
外径(mm)14.0
適合継手タイプ/キャンパカ、スウェイジ
使用温度範囲(℃)-40～100(キャンパカ使用時-20～100)
最高使用圧力(MPa)10.5
最小曲げ半径(mm)60
内径(inch)3/8
適合流体鉱物性一般作動油
RoHS指令(10物質対応)対応
ホースと継手のアッセンブリがプッシュワン接続で完了する継手です。加締機は、必要なく、誰でも簡単・確実に現場アセンブリが可能です。
材質スチール
仕様ユニオンめねじタイプ(30°オスシート付)
適合アダプタ/110、145、190、130
形状ストレート
使用温度範囲(℃)-20～100
RoHS指令(10物質対応)対応
接続ねじ種類G
スウェイジ継手は、ホースに加締めて使用する継手です。ホースとの加締め(アセンブリ)は専用の手動式アセンブリツール[マーク10]、油圧式アセンブリマシン[マーク9]を使用することにより誰でも簡単に行なえます。
流体の通過面積が広く、大流量を流すことが可能。開閉式バルブ機構を備えたタイプです。
最高使用圧力(MPa)7.0
使用温度範囲(℃)-30～+93
材質(シール)NBR
使用流体鉱物性一般作動油、水、薬品類
材質スチール
仕様ストレート
形状アダプタ
使用温度範囲(℃)-55～120
適合流体鉱物性一般作動油
接続ねじ種類G
使用温度範囲(℃)-55～120
適合流体鉱物性一般作動油
接続ねじ種類G×R
耐油性、耐薬品性に優れる。リューザブル継手使用可。
呼称06
内径(mm)9.5
外径(mm)16.0
適合継手タイプ/リューザブル、スウェイジ
使用温度範囲(℃)-40～100
最高使用圧力(MPa)24.0
最小曲げ半径(mm)120
内径(inch)3/8
適合流体鉱物性一般作動油
RoHS指令(10物質対応)対応
外径小・軽量・キャンパカ継手使用可
呼称08
内径(mm)12.7
外径(mm)17.4
適合継手タイプ/キャンパカ、スウェイジ
使用温度範囲(℃)-40～100(キャンパカ使用時-20～100)
最高使用圧力(MPa)10.5
最小曲げ半径(mm)80
内径(inch)1/2
適合流体鉱物性一般作動油
RoHS指令(10物質対応)対応
柔軟でしかも折れにくい構造。
JIS K 6375 タイプ1適合品、SAE100R7適合品。
呼称04
内径(Φmm)6.3
外径(Φmm)10.4
使用温度範囲(℃)-40～+100
最高使用圧力(MPa)10.5
適合流体鉱物性一般作動油
最小破壊圧力(MPa)42
最高衝撃圧力(MPa)13.2
耐油性、耐薬品性に優れる。リューザブル継手使用可。
呼称06
内径(mm)9.5
外径(mm)16.1
適合継手タイプ/リューザブル、スウェイジ
使用温度範囲(℃)-40～100
最高使用圧力(MPa)18.0
最小曲げ半径(mm)60
内径(inch)3/8
適合流体鉱物性一般作動油
RoHS指令(10物質対応)対応
外径小・軽量・キャンパカ継手使用可
呼称04
内径(mm)6.3
外径(mm)10.4
適合継手タイプ/キャンパカ、スウェイジ
使用温度範囲(℃)-40～100(キャンパカ使用時-20～100)
最高使用圧力(MPa)14.0
最小曲げ半径(mm)30
内径(inch)1/4
適合流体鉱物性一般作動油
RoHS指令(10物質対応)対応
超高圧用として04～08サイズまでは70.0MPaまで保持。着脱時の空気混入量と流体のこぼれ量が少ないフラッシュバルブ機構を採用。着脱操作が簡単な押し込むだけのプッシュトゥコネクト方式を採用。カプラーは単体で圧力をかけて使用することが可能です。
用途超高圧用
ねじメスねじ
使用温度範囲(℃)-30～+93
材質(シール)NBR
使用流体鉱物性一般作動油、水、薬品類
耐油性、耐薬品性に優れる。
呼称06
内径(Φmm)9.8
外径(Φmm)16.4
使用温度範囲(℃)-40～+100
最高使用圧力(MPa)16
適合流体鉱物性一般作動油
最小破壊圧力(MPa)63
最高衝撃圧力(MPa)20.0
耐油性、耐薬品性に優れる。
呼称06
内径(Φmm)9.8
外径(Φmm)16.4
使用温度範囲(℃)-40～+100
最高使用圧力(MPa)16
適合流体鉱物性一般作動油
最小破壊圧力(MPa)63
最高衝撃圧力(MPa)20.0
耐油性、耐薬品性に優れる。リューザブル継手使用可。
呼称04
内径(mm)6.3
外径(mm)12.5
適合継手タイプ/リューザブル、スウェイジ
使用温度範囲(℃)-40～100
最高使用圧力(MPa)30.0
最小曲げ半径(mm)75
内径(inch)1/4
適合流体鉱物性一般作動油
RoHS指令(10物質対応)対応
耐油性、耐薬品性に優れる。リューザブル継手使用可。
呼称05
内径(mm)7.9
外径(mm)13.8
適合継手タイプ/リューザブル、スウェイジ
使用温度範囲(℃)-40～100
最高使用圧力(MPa)18.0
最小曲げ半径(mm)50
内径(inch)5/16
適合流体鉱物性一般作動油
RoHS指令(10物質対応)対応
耐油性、耐薬品性に優れる。リューザブル継手使用可。
呼称03
内径(mm)4.8
外径(mm)10.4
適合継手タイプ/リューザブル、スウェイジ
使用温度範囲(℃)-40～100
最高使用圧力(MPa)20.0
最小曲げ半径(mm)30
内径(inch)3/16
適合流体鉱物性一般作動油
RoHS指令(10物質対応)対応
柔軟でしかも折れにくい構造。
JIS K 6375 タイプ1適合品、SAE100R7適合品。
呼称06
内径(Φmm)9.5
外径(Φmm)14
使用温度範囲(℃)-40～+100
最高使用圧力(MPa)10.5
適合流体鉱物性一般作動油
最小破壊圧力(MPa)42
最高衝撃圧力(MPa)13.2
耐油性、耐薬品性に優れる。
呼称02
内径(Φmm)3.6
外径(Φmm)8.3
使用温度範囲(℃)-40～+100
最高使用圧力(MPa)20
適合流体鉱物性一般作動油
最小破壊圧力(MPa)72
最高衝撃圧力(MPa)25
超柔軟性。柔軟性が15%～25%向上(同社比)樹脂ホースの中でも最も柔軟(同社比)で、配策時の負荷が軽減されます。また、追従性がよく複雑なレイアウトに柔軟に対応します。継手全長が短く、コンパクトな配管が可能ホース外径がワイヤー入りゴムホースに比べて小さく、狭い場所でも容易に配管ができ、機器のコンパクト化に有効です。軽量な樹脂ホース質量がゴムホースに比べて1/2～1/4で機器の軽量化が可能となり、省エネ化の効果も期待できます。優れた耐摩耗性外皮がポリウレタンカバーなので、ゴムホースに比べ耐摩耗性に優れ、摩耗によるホース交換頻度を少なくできます。小さい曲げ半径補強層に合成繊維を使用しているので、繰り返し曲げや衝撃に対して強く、疲労をほとんどおこしません。また、さらにワイヤー入りゴムホースに比べ、より小さい曲げ半径で使用できます。ホース色の選択が可能流体別にホース色を選定可能。色を分ける事で取付間違いを防止に役立てます。※金具は別売です。
その他切尺
適合スウェイジ/コアチューブ/ナイロンライナーコアチューブ
材質【補強層】合成繊維ブレード【外層カバー】ポリウレタン
色黒
使用温度範囲(℃)【02～12サイズ】-40～+100【16サイズ】-40～+70(水の場合：0～+70)
内径(Φmm)6.4
最高使用圧力(MPa)7
外径(Φmm)10.5
最小曲げ半径(mm)27
呼称04
内径(inch)1/4
適合流体鉱物性一般作動油、各種クーラント液、水
最小破壊圧力(MPa)28
最高衝撃圧力(MPa)8.8
概略質量(g/m)60
1本
￥1,098
税込￥1,208
翌々日出荷
超柔軟性。柔軟性が15%～25%向上(メーカー比)。樹脂ホースの中でも最も柔軟(メーカー比)で、配策時の負荷が軽減されます。また、追従性がよく複雑なレイアウトに柔軟に対応します。継手全長が短く、コンパクトな配管が可能。ホース外径がワイヤー入りゴムホースに比べて小さく、狭い場所でも容易に配管ができ、機器のコンパクト化に有効です。軽量な樹脂ホース。質量がゴムホースに比べて1/2～1/4で機器の軽量化が可能となり、省エネ化の効果も期待できます。優れた耐摩耗性。外皮がポリウレタンカバーなので、ゴムホースに比べ耐摩耗性に優れ、摩耗によるホース交換頻度を少なくできます。小さい曲げ半径。補強層に合成繊維を使用しているので、繰り返し曲げや衝撃に対して強く、疲労をほとんどおこしません。また、さらにワイヤー入りゴムホースに比べ、より小さい曲げ半径で使用できます。ホース色の選択が可能。流体別にホース色を選定可能。色を分ける事で取付間違いを防止に役立てます。※金具は別売です。
仕様定尺/切尺：切尺
適合継手タイプ：スウェイジ
色黒
長さ(m)1/単価
使用温度範囲(℃)-40～100(使用流体 水の場合：0～70)
内径(Φmm)3.6
最高使用圧力(MPa)7
外径(Φmm)7.5
最小曲げ半径(mm)10
呼称2
内径(inch)1/8
材質(カバー)外層：ポリウレタン
適合流体鉱物性一般作動油、各種クーラント液、水
最小破壊圧力(MPa)28
補強層合成繊維ブレード
最高衝撃圧力(MPa)8.8
材質(チューブ)ナイロンライナーコアチューブ
概略質量(g/m)37
1本
￥1,108
税込￥1,219
翌々日出荷
